Номер по Госреестру СИ: 96740-25
96740-25 Счетчики воды турбинные
(СВТ)
Назначение средства измерений:
Счетчики воды турбинные СВТ (далее - счетчики) предназначены для измерений объема питьевой холодной и горячей воды (по СанПиН 1.2.3685-21) и сетевой воды в различных отраслях народного хозяйства, в том числе и в жилищно-коммунальном хозяйстве, а также могут использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Внешний вид.
Счетчики воды турбинные
Рисунок № 1

Внешний вид.
Счетчики воды турбинные
Рисунок № 2

Внешний вид.
Счетчики воды турбинные
Рисунок № 3

Внешний вид.
Счетчики воды турбинные
Рисунок № 4
Программное обеспечение
Счетчики с электронным индикаторным устройством имеют встроенное программное обеспечение (далее - ПО), которое устанавливается в памяти счетчика при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационные наименование ПО |
- |
|
Цифровой идентификатор |
A3dC |
|
Номер версии (идентификационный номер) ПО |
2.ХХ |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на первую страницу паспорта типографским способом, и на индикаторное устройство методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 3.2 паспорта «СЭТ.469333.218 ПС. Счетчики воды турбинные «СВТ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
СЭТ.469333.218 ТУ. Счетчики воды турбинные «СВТ». Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)
ИНН: 5506227284
Юридический адрес: 644021, г. Омск, ул. 7 Линия, д. 132, оф. 212
Телефон: +7 (3812) 30-17-41
Web-сайт: www.set-omsk.ru
E-mail: mail@set-omsk.ru
Изготовитель
Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)ИНН: 5506227284
Адрес: 644021, г. Омск, ул. 7 Линия, д. 132, оф. 212
Телефон: +7 (3812) 30-17-41
Web-сайт: www.set-omsk.ru
E-mail: mail@set-omsk.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)
ИНН: 5506227284
Юридический адрес: 644021, г. Омск, ул. 7 Линия, д. 132, оф. 212
Телефон: +7 (3812) 30-17-41
Web-сайт: www.set-omsk.ru
E-mail: mail@set-omsk.ru
Принцип действия счетчиков основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из корпуса, измерительного блока и счетного механизма. Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объем воды, прошедшей через счетчик. Счетчики могут иметь механическое индикаторное устройство или электронное индикаторное устройство. В случае с механическим индикаторным устройством счетный механизм представляет из себя масштабирующий редуктор. На индикаторном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объема в м3. В случае с электронным индикаторным устройством счетный механизм измеряет количество оборотов анализируя изменения напряженности магнитного поля кольцевого магнита. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе.
Для передачи данных счетчики могут иметь следующие интерфейсы или средства передачи данных в зависимости от исполнения: импульсный выход, проводной цифровой интерфейс, беспроводной интерфейс.
Обозначение счетчика при заказе образуется на основании обозначений, указанных в таблице 1.
Таблица 1 - Код заказа
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
ХХХ |
Х |
-Х. |
Х. |
Х. |
ХХ. |
Х |
065 - диаметр условного прохода 65 мм, фланцевое соединение 080 - диаметр условного прохода 80 мм, фланцевое соединение 100 - диаметр условного прохода 100 мм, фланцевое соединение 125 - диаметр условного прохода 125 мм, фланцевое соединение 150 -диаметр условного прохода 150 мм, фланцевое соединение 200 -диаметр условного прохода 200 мм, фланцевое соединение 250 -диаметр условного прохода 250 мм, фланцевое соединение
С - метрологический класс С
У - универсальный счётчик холодной и горячей воды
ИМ - импульсный механический выход типа сухой контакт ИN - импульсный выход спецификации NAMUR ИЭ - импульсный электронный выход типа открытый коллектор RS - проводной интерфейс RS-485 MB - проводной интерфейс M-Bus WM - беспроводный интерфейс wM-Bus LW - беспроводный интерфейс LoRaWAN NB - беспроводный интерфейс NB-Fi NT - беспроводный интерфейс NB-IOT BT - беспроводный интерфейс Bluetooth ZB - беспроводный интерфейс Zigbee
8 - исполнение по степени защиты IP68 | ||||||
Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительного блока.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Заводской номер в цифровом формате наносится методом печати на индикаторное устройство и/или на металлическую табличку, закреплённую на фланце, в зависимости от исполнения счетчика в соответствии с рисунком 3.

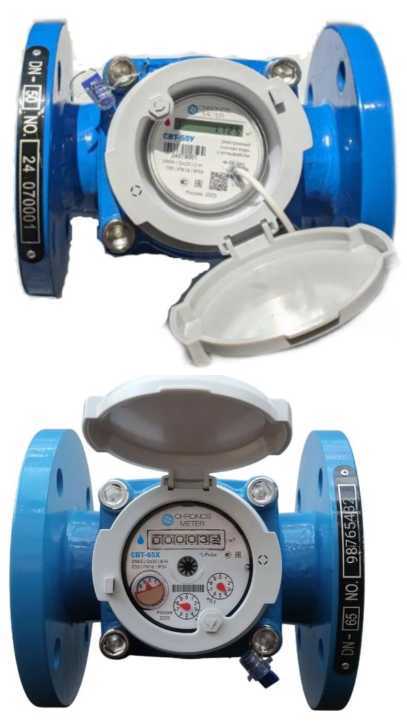

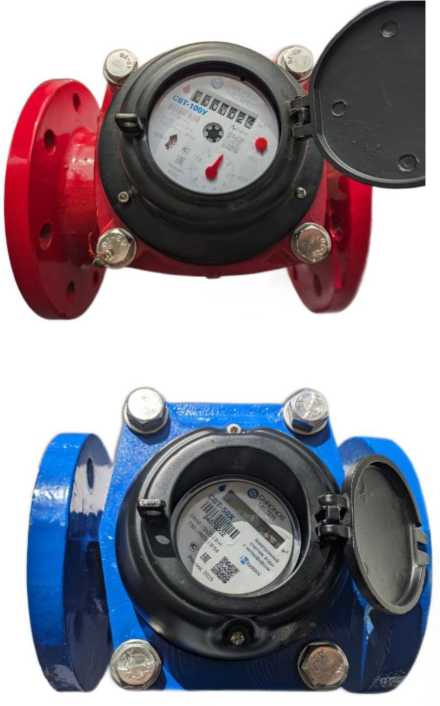

Рисунок 1 - Общий вид счетчиков воды турбинных СВТ

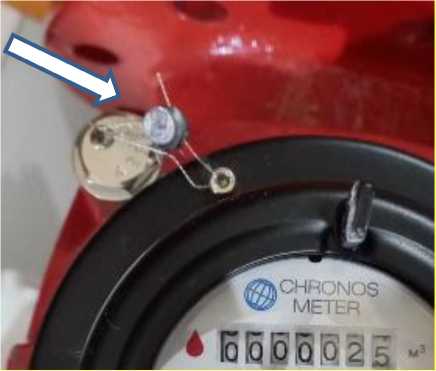

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа

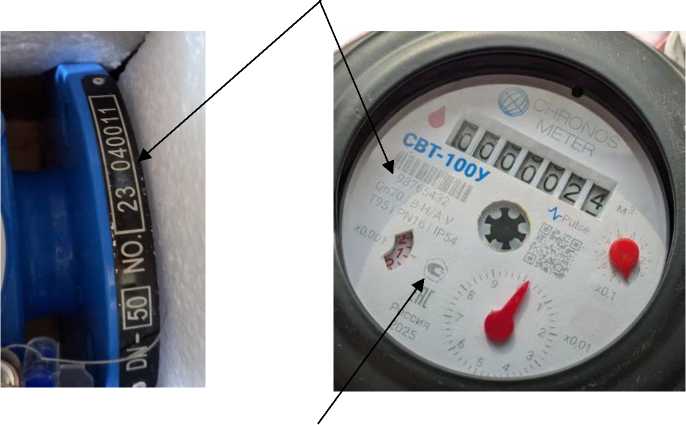

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Диаметр условного прохода, Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Объемные расходы, м3/ч: Класс В - максимальный расход, Qmax |
50 |
60 |
80 |
140 |
200 |
300 |
500 |
800 |
|
- номинальный расход, Qn |
25 |
30 |
40 |
70 |
100 |
150 |
250 |
400 |
|
- переходный расход, Qt |
0,8 |
1,0 |
1,1 |
2,0 |
3,0 |
5,0 |
50 |
80 |
|
- минимальный расход, Qmin |
0,4 |
0,5 |
0,63 |
1,0 |
1,5 |
2,5 |
8 |
12 |
|
- порог чувствительности |
0,2 |
0,25 |
0,315 |
0,5 |
0,75 |
1,25 |
4 |
6 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||||||
|
Диаметр условного прохода, Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Класс С - максимальный расход, Qmax |
100 |
120 |
240 |
320 |
400 |
500 |
800 |
1200 |
|
- номинальный расход, Qn |
50 |
60 |
120 |
160 |
200 |
250 |
350 |
450 |
|
- переходный расход, Qt |
0,75 |
0,9 |
1,8 |
2,4 |
3,0 |
3,75 |
5,5 |
30 |
|
- минимальный расход, Qmin |
0,3 |
0,36 |
0,72 |
0,96 |
1,2 |
1,5 |
4 |
8 |
|
- порог чувствительности |
0,15 |
0,18 |
0,36 |
0,48 |
0,6 |
0,75 |
2 |
4 |
|
Пределы допускаемой относительной погрешности счетчиков при измерении объема жидкости в потоке в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax |
к? csT -H -H | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Диаметр условного прохода, Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Габаритные размеры счетчиков, мм, не более: | ||||||||
|
- длина |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
|
- высота |
260 |
270 |
280 |
290 |
290 |
360 |
395 |
516 |
|
- ширина |
165 |
185 |
195 |
215 |
245 |
285 |
340 |
410 |
|
Масса кг, не более |
12,7 |
14,3 |
16,2 |
18,5 |
20 |
36 |
49 |
63 |
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||||
|
Потеря давления при |
0,01 | |||||||
|
максимальном расходе, МПа | ||||||||
|
Диапазон температуры измеряемой среды, °С | ||||||||
|
- счетчики холодной воды |
от +5 до +50 | |||||||
|
- универсальные счетчики воды |
от +5 до +95 | |||||||
|
- счетчики горячей воды |
от +5 до +95 | |||||||
|
Емкость индикаторного 3 устройства, м3 - СВТ-ХХХВ1.Э и СВТ-ХХХС- | ||||||||
|
2.Х |
999999 | |||||||
|
- СВТ-ХХХВ-1.М |
9999999 | |||||||
|
Наименьшая цена деления, м3 | ||||||||
|
- СВТ-ХХХХ-Х.Э |
0,001 | |||||||
|
- СВТ-ХХХВ-1.М |
0,0005 |
0,002 | ||||||
|
- СВТ-ХХХС-2.М |
0,0005 | |||||||
|
Напряжение питания счетчиков с | ||||||||
|
электронным индикаторным |
3,6 | |||||||
|
устройством от встроенного источника питания, В | ||||||||
|
Средний срок службы источника |
6 | |||||||
|
питания, лет, не менее | ||||||||
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||||
|
Диаметр условного прохода, Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
Условия эксплуатации:
|
от +5 до +50 80 от 84 до 106,7 | ||||||||
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015^ |
IP54, IP68 | ||||||||
|
|( в зависимости от заказа | |||||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
12 |
|
Срок средней наработки на отказ, ч, не менее |
70000 |
