Наименование блоков

Модификации

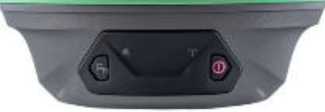

SR2 Lite

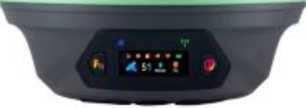

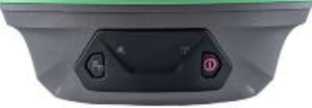

SR2

SR2 Pro

ГНСС-антенна

+

+

+

Модуль беспроводной технологии Bluetooth®, Wi-Fi, NFC

+

+

+

Модем GSM

-

+

+

Модем УКВ

+

+

+

Модуль обработки информации

+

+

+

Модуль хранения информации

+

+

+

Модуль управления, индикации и вывода информации

+

+

+

Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит

+

+

+

Аккумуляторная батарея

+

+

+

Наименование

Модификации

SR2 Lite

SR2

SR2 Pro

Индикаторы состояния, показывающие статусы отслеживания сигналов спутников, работы канала приема и передачи данных

Б.П

Б.П

Б.П

Кнопка включения/выключения и индикатор питания аппаратуры

Б.П

Б.П

Б.П

Кнопка включения/выключения записи и индикатор состояния сети связи

Б.П

Б.П

Б.П

Слот для установки SIM карты

Н.Ч

Н.Ч

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер

Н.Ч

Н.Ч

Н.Ч

Разъем LEMO (7-pin) для передачи данных на на персональный компьютер

Н.Ч

Н.Ч

Н.Ч

Резьбовое крепление 5/8 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Н.Ч

Н.Ч

Индикатор заряда аккумуляторных батарей

Б.П

Б.П

Б.П

TNC разъём для подключения УКВ антенны

Н.Ч

Н.Ч

Н.Ч

Б.П - боковая панель

Н.Ч - нижняя часть

Наименование

Обозначение

Количеств

о

1 Аппаратура геодезическая спутниковая многочастотная RGK SR2 в составе:

1 компл.

1.1 Блок приемника

SR2 (SR2 Lite или SR2

Pro)

1 шт.

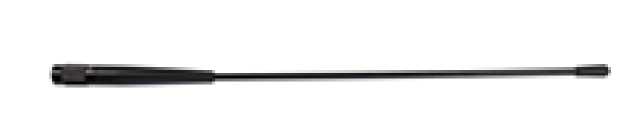

1.2 Антенна УКВ

-

1 шт.

1.3 Кабель Type-C/USB

-

1 шт.

1.4 Адаптер питания USB/220 В

-

1 шт.

1.5 Адаптер резьбовой на 5/8 дюйма

-

1 шт.

1.6 Кейс транспортировочный ударопрочный

-

1 шт.

1.7 ПО «SingularPad»^

SingularPad

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

-

1 экз.

4 Методика поверки

-

1 экз.

^|( По заказу потребителя

Наименование характеристики

Значение

Режим «Статика» и «Быстрая статика» ¹⁾ Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<2,5+0,540^-6<D) ²⁾

±2<5,0+0,540^-6<d) ²⁾

Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» ^{1) 3)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2-(8+1-10-⁶<D) ²⁾

±2-(15+1-10’⁶-D) ²⁾

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика ^{1) 3) 4)} Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2-(8+1-10’⁶<D+0,2-a) ^{2) 5)}

±2-(15+1-10’⁶-D+0,2-a) ^{2) 5)}

Режим «Дифференциальные кодовые измерения» ¹⁾ Доверительные   границы   абсолютной погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2<200+140^-6<D) ²⁾

±2<400+140^-6<D) ²⁾

Режим «Автономный»

Доверительные   границы   абсолютной погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±24200

±2-2500

• ¹⁾ Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

• ²⁾ D - измеряемое расстояние, мм.

• ³⁾ При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

• ⁴⁾ IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит.

• ⁵⁾ а - коэффициент от 1 до 60, соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах.

Наименование характеристики

Значение

Количество каналов

1408

Принимаемые сигналы:

• - ГНСС GPS

• - ГНСС ГЛОНАСС

• - ГНСС BEIDOU

• - ГНСС GALILEO

• - ГНСС QZSS

• - ГНСС IRNSS

• - SBAS

L1C/A, L1C, L2C, L5

L1OF, L2OF, L3OC B1, B2a, B2b, B3 E1, E5A, E5B, E6

L1C/A, L2C, L5 L5

L1C/A

Напряжение источника питания постоянного тока, В:

• - внешнее питание

• - встроенный аккумулятор

от 9 до 28

6,7±0,5

Масса, кг, не более

0,87

Габаритные размеры (диаметр х высота), мм, не более

135x70

Диапазон рабочих температур, °С

от -45 до +65
