Сведения о средстве измерений: 96774-25 Датчики частоты вращения

Номер по Госреестру СИ: 96774-25
96774-25 Датчики частоты вращения
(401033-10)

Назначение средства измерений:
Датчики частоты вращения 401033-10 (далее - датчики) предназначены для измерений частоты вращения.

сертификация программного обеспечения
Внешний вид. Датчики частоты вращения , http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики частоты вращения
Рисунок № 1

Общие сведения

Дата публикации - 30.10.2025
Срок свидетельства -
Номер записи - af614de6-2554-94a8-554f-c4efcd9f06ac
ID в реестре СИ - 1427162
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Magnetic Sensors Corp.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт - 1365 N. McCan Street Anaheim, California, 92806
Уведомление о начале осуществления предпринимательской деятельности -

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2322 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Датчики частоты вращения (401033-10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Magnetic Sensors Corp.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96774-25

Датчики частоты вращения , 401033-10
Magnetic Sensors Corp. (СОЕДИНЕННЫЕ ШТАТЫ 1365 N. McCan Street Anaheim, California, 92806)
ОТ
МП
3 года

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики частоты вращения (401033-10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики частоты вращения (401033-10)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе «Проведение измерений» паспорта.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».

Правообладатель

Magnetic Sensors Corp., США

Адрес: 1365 N. McCan Street Anaheim, California, 92806, United States

Изготовитель


Magnetic Sensors Corp., США
Адрес: 1365 N. McCan Street Anaheim, California, 92806, United States

Испытательный центр


Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31
Телефон: +7 (495) 437-55-77
Факс +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель


Magnetic Sensors Corp., США
Адрес: 1365 N. McCan Street Anaheim, California, 92806, United States

Принцип действия датчиков частоты вращения основан на появлении на выходе электрического сигнала при вращении зубчатого ферромагнитного колеса, закрепленного на валу агрегата. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта.

Датчики частоты вращения относятся к генераторному типу преобразователей и не требуют внешнего питания. Датчики частоты вращения выполнены в виде неразборного металлического цилиндрического корпуса с внешней резьбой для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент. На противоположном торце корпуса расположены кабели для подключения.

К датчикам частоты вращения 401033-10 относятся датчики с заводскими номерами: 2614-SE-050A, 2614-SE-050B, 2614-SE-050C, 2614-SE-051A, 2614-SE-051B, 2614-SE-051C, 2614-SE-163A, 2614-SE-163B, 2614-8Б-163С, 2614-SE-164A, 2614-SE-164B, 2614-SE-164C.

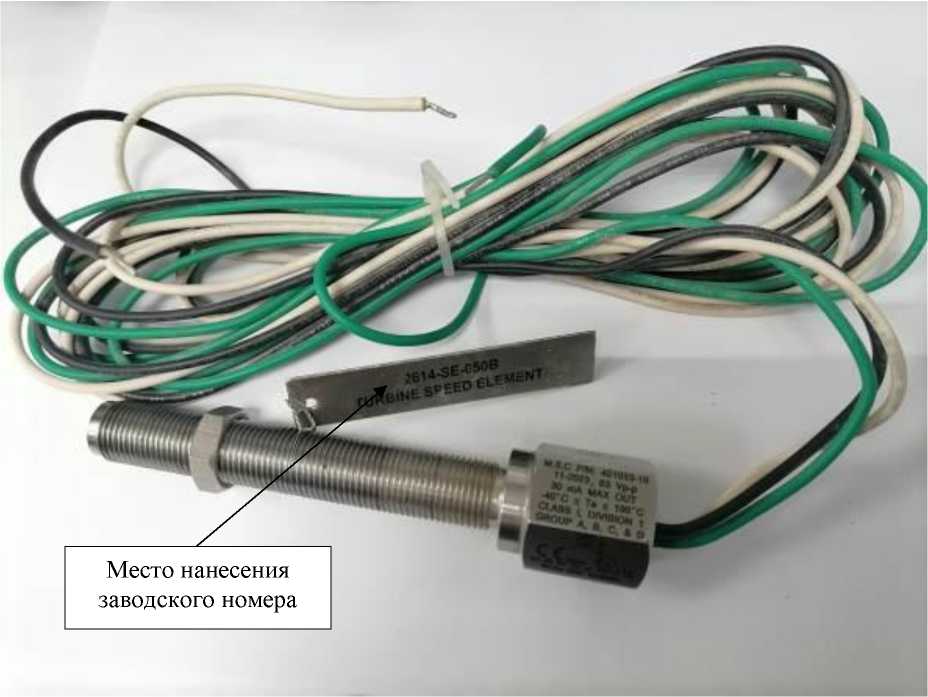

Общий вид датчиков частоты вращения 401033-10 представлен на рисунке 1. Датчики частоты вращения 401033-10 не подлежат пломбированию.

Заводские номера датчиков частоты вращения 401033-10 в цифро-буквенном формате наносятся на бирку методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Датчики частоты вращения  (401033-10), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид датчиков частоты вращения 401033-10


Таблица 3 -

Наименование

Обозначение

Количество

Датчик частоты вращения

401033-10

12 шт.

Паспорт

12 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений частоты вращения, об/мин (Гц)

от 30 до 240000 (от 0,5 до 4000)

Пределы допускаемой абсолютной погрешности измерений частоты вращения в нормальных условиях измерений, об/мин

±(0,5+N-0,001)

Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур, об/мин

±(1+N-0,001)

Примечание: N - заданное значение частоты вращения

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Диапазон рабочих температур, °С

от -40 до +100

Габаритные размеры (диаметрхдлина), мм, не более

025,4x134

Масса, кг, не более

0,5
