Сведения о средстве измерений: 96777-25 Системы измерений массы нефтепродуктов в резервуарах

Номер по Госреестру СИ: 96777-25
96777-25 Системы измерений массы нефтепродуктов в резервуарах
(OKet)

Назначение средства измерений:
Системы измерений массы нефтепродуктов в резервуарах OKet (далее - системы) предназначены для непрерывных измерений уровня, температуры и плотности нефтепродуктов, уровня и температуры подтоварной воды в резервуарах автозаправочных станций (далее - АЗС) и нефтебаз, и измерений косвенным методом статических измерений объёма и массы нефтепродуктов при хранении, а также отпущенных и полученных в резервуары АЗС и нефтебаз.

сертификация программного обеспечения
Внешний вид. Системы измерений массы нефтепродуктов в резервуарах, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений массы нефтепродуктов в резервуарах
Рисунок № 1
Внешний вид. Системы измерений массы нефтепродуктов в резервуарах, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерений массы нефтепродуктов в резервуарах
Рисунок № 2
Внешний вид. Системы измерений массы нефтепродуктов в резервуарах, http://oei-analitika.ru рисунок № 3
Внешний вид.
Системы измерений массы нефтепродуктов в резервуарах
Рисунок № 3
Внешний вид. Системы измерений массы нефтепродуктов в резервуарах, http://oei-analitika.ru рисунок № 4
Внешний вид.
Системы измерений массы нефтепродуктов в резервуарах
Рисунок № 4

Общие сведения

Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - 529be1a8-ed85-4cf5-3911-d0821e26df9b
ID в реестре СИ - 1427159
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Qingdao OKet Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт - 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, 053200
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_20 Анализ рынка поверки в Саратове

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2322 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы измерений массы нефтепродуктов в резервуарах (OKet)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Qingdao OKet Instrument Co., Ltd

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96777-25
28.10.2030
 Системы измерений массы нефтепродуктов в резервуарах, OKet
Qingdao OKet Instrument Co., Ltd (КИТАЙ 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, 053200) 		ОТ
МП 		1 год
Отчет - ET_5 Первичные эталоны по типам СИ

Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)

Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.

Стоимость 200 руб. или по подписке

Кто поверяет Системы измерений массы нефтепродуктов в резервуарах (OKet)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерений массы нефтепродуктов в резервуарах (OKet)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) системы (встроенное ПО консоли) позволяет выполнять следующие функции:

  • - обрабатывать (преобразовывать) сигналы, поступающие с зондов в значения уровня, температуры и плотности;

  • - вычислять значения объёма и/или массы нефтепродукта в резервуаре или объёма и/или массы партии нефтепродукта, принятой в резервуар или отпущенной из резервуара в соответствии с заложенными алгоритмами;

  • - выполнять сверку остатков в целях обнаружения не идентифицированных потерь;

  • - формировать отчеты по приёмке и отпуску нефтепродуктов;

  • - формировать журнал событий;

  • - обнаруживать утечки жидкости из резервуаров;

  • - формировать сменные отчеты и балансы;

  • - вырабатывать сигналы тревоги.

ПО учтено при нормировании погрешности и не влияет на метрологические характеристики систем.

ПО делится на метрологически значимую и метрологически не значимую части. Метрологически значимая часть ПО не может быть изменено пользователем.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OKet Rmass

Номер версии (идентификационный номер) ПО

2472.хххххх

Примечание - «х» может принимать значение от 0 до 9 и

не относится к метрологически

значимой части ПО.

Лист № 5 Всего листов 7

Знак утверждения типа

Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения наносится на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковую поверхность консоли системы.

Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на консоль системы приведена на рисунке 3.

Программное обеспечение

Программное обеспечение (далее - ПО) системы (встроенное ПО консоли) позволяет выполнять следующие функции:

  • - обрабатывать (преобразовывать) сигналы, поступающие с зондов в значения уровня, температуры и плотности;

  • - вычислять значения объёма и/или массы нефтепродукта в резервуаре или объёма и/или массы партии нефтепродукта, принятой в резервуар или отпущенной из резервуара в соответствии с заложенными алгоритмами;

  • - выполнять сверку остатков в целях обнаружения не идентифицированных потерь;

  • - формировать отчеты по приёмке и отпуску нефтепродуктов;

  • - формировать журнал событий;

  • - обнаруживать утечки жидкости из резервуаров;

  • - формировать сменные отчеты и балансы;

  • - вырабатывать сигналы тревоги.

ПО учтено при нормировании погрешности и не влияет на метрологические характеристики систем.

ПО делится на метрологически значимую и метрологически не значимую части. Метрологически значимая часть ПО не может быть изменено пользователем.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

OKet Rmass

Номер версии (идентификационный номер) ПО

2472.хххххх

Примечание - «х» может принимать значение от 0 до 9 и

не относится к метрологически

значимой части ПО.

Лист № 5 Всего листов 7 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристик

Значения характеристик

Пределы допускаемой относительной погрешности измерений массы (объёма) нефтепродуктов до 200 т (м3), %

± 0,651)

Диапазон измерений уровня нефтепродуктов, мм

от 200 до 4000

Пределы допускаемой абсолютной погрешности измерений уровня нефтепродуктов, мм

± 3,0

Пределы допускаемой абсолютной погрешности измерений уровня раздела фаз (уровня подтоварной воды), мм

± 3,0

Диапазон измерений температуры нефтепродуктов, °С

от -45 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 0,5

Диапазон измерений плотности нефтепродуктов, кг/м3

от 680 до 900

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3

± 1

Пределы допускаемой относительной погрешности системы обработки информации, %, не более

± 0,05

1) Без учёта пределов допускаемой погрешности градуировочных/калибровочных таблиц резервуаров ±0,2 % в соответствии с условиями методики измерений.

Таблица 3 - Основные технические характеристики

Наименование характеристик

Значения характеристик

Диапазон температуры окружающей среды, °С

от -40 до +60

Напряжение питания переменного тока, В

220±15 %

Маркировка взрывозащиты:

  • - консоль

  • - зонд PLS-5BX

[Ex ia Ga] IIB 0Ех iа IIB Т4 Gа

Таблица 4 - Показатели надёжности

Наименование характеристик

Значения характеристик

Средний срок службы, лет, не менее

15

Наработка на отказ, ч, не менее

100000

Знак утверждения типа

наносится на маркировочную табличку, закреплённую на консоль системы, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 6 руководства по эксплуатации 0224-01 РЭ.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утверждённый постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847, п. 6.3.5;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

Техническая документация «Qingdao OKet Instrument Co., Ltd», Китай.

Правообладатель

«Qingdao OKet Instrument Co., Ltd», Китай

Адрес: No. 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, China, 053200

Тел: +86 532 86769572

Веб-сайт: www.oket-group.com

E-mail: info@oket-cn.com

Изготовитель


Qingdao OKet Instrument Со.,Ltd, КНР Адрес: No. 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, China, 053200
Маркировка взрывозащиты: [Ex ia Ga] IIВ Номер сертификата взрывозащиты:
Ouitl/2/3/4-GND: Um = 250 В
Io = 120 мА
Uo = 28 В Co = 0.32 мкФ
Lo = 15 мГн
Po = 62 мВт
Внимание:
  • 1. Не прикасайтесь к экрану острыми предметами, чтобы не повредить сенсорный экран.
  • 2. Своевременно протирайте экран. Запрещено использовать органические растворители (спирт, бензин и т.д.) для протирки экрана.
  • 3. Во избежание поражения электрическим током
категорически запрещается открывать крышку. Если требуется техническое обслуживание, пожалуйста, позвоните в службу поддержки
клиентов.
Рисунок 2 - Пример маркировочной таблички

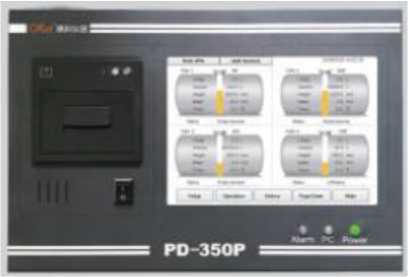

Рисунок 3 - Общий вид консоли модели PD-350P с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера

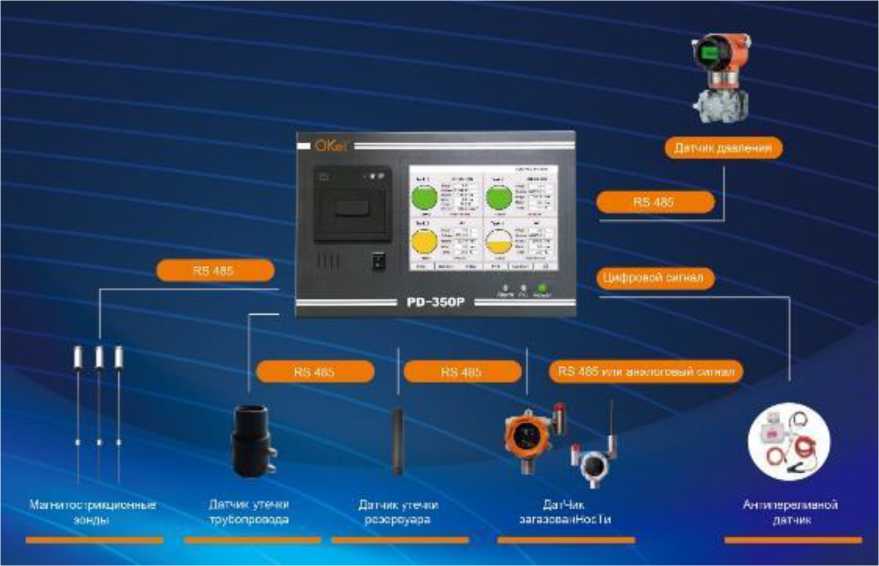

Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов:
  • - магнитострикционного(ых) зонда(ов) уровнемера PLS-5BX (далее - зонд), состоящего из электронного преобразователя и закреплённых внутри зонда первичных преобразователей уровня (натянутая струна с пьезоэлементом) и 5 микросхем датчиков температуры. Принцип действия уровнемеров основан на явлении магнитострикции. При измерении блоком электроники генерируется импульс тока, этот импульс передаётся вдоль магнитострикционной линии и, таким образом, генерируется магнитное поле в форме кольца. На внешней стороне стержня зонда расположен поплавок, который перемещается вверх и вниз вдоль стержня зонда при изменении уровня жидкости. Поплавок также генерирует магнитное поле благодаря набору постоянных магнитов внутри поплавка. Когда текущее магнитное поле встречается с магнитным полем поплавка, генерируется «крутящий» импульс или «обратный» импульс. Разница во времени между импульсом «возврата» и текущим импульсом преобразуется в сигнал, который соответствует фактическому положению поплавка, а соответственно и уровню жидкости. Информация об измеренных параметрах уровня и температуры от электронного преобразователя передаётся в консоль;
  • - устройства для определения плотности нефтепродукта - комплект поплавков моделей PLS-5BX-YS-00 - для бензина и моделей PLS-5BX-YS-00 - для дизельного топлива. Плотность нефтепродукта является функцией расстояния между поплавком нефтепродукта и поплавком плотности. Поплавок нефтепродукта и поплавок плотности калибруются как единый комплект;
  • - датчиков детектирования утечек резервуаров.
Зонды выпускаются для установки в резервуары с базовой высотой (диаметром) до 4000 мм. Внешний вид зонда показан на рисунке 4.
Рисунок 4 - Внешний вид зонда PLS-5BX с комплектом поплавков
Система позволяет обнаружить утечку нефтепродуктов и подтоварной воды из резервуаров при расходе от 0,378 л/ч на резервуар.
Для обнаружения утечек возможна комплектация системы следующими моделями датчиков утечки:
  • - стандартными (с одним логическим выходом);
  • - датчики обнаружения утечки двухстенного резервуара HLS-1D, SFLS-2D;
  • - датчики обнаружения утечки двухстенного трубопровода DLLS-2;
- датчики обнаружения утечки в люке CSLS;
- датчик обнаружения утечек в поддоне ТРК DPLS.
Кроме того, могут подключаться другие датчики утечек с аналогичными характеристиками.
Метрологические характеристики датчиков утечки не нормируются.
Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения наносится на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковую поверхность консоли системы.
Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на консоль системы приведена на рисунке 3.
Программное обеспечение
Программное обеспечение (далее - ПО) системы (встроенное ПО консоли) позволяет выполнять следующие функции:
  • - обрабатывать (преобразовывать) сигналы, поступающие с зондов в значения уровня, температуры и плотности;
  • - вычислять значения объёма и/или массы нефтепродукта в резервуаре или объёма и/или массы партии нефтепродукта, принятой в резервуар или отпущенной из резервуара в соответствии с заложенными алгоритмами;
  • - выполнять сверку остатков в целях обнаружения не идентифицированных потерь;
  • - формировать отчеты по приёмке и отпуску нефтепродуктов;
  • - формировать журнал событий;
  • - обнаруживать утечки жидкости из резервуаров;
  • - формировать сменные отчеты и балансы;
  • - вырабатывать сигналы тревоги.
ПО учтено при нормировании погрешности и не влияет на метрологические характеристики систем.
ПО делится на метрологически значимую и метрологически не значимую части. Метрологически значимая часть ПО не может быть изменено пользователем.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
 Значение
Идентификационное наименование ПО
 OKet Rmass
Номер версии (идентификационный номер) ПО
 2472.хххххх
Примечание - «х» может принимать значение от 0 до 9 и
 не относится к метрологически
значимой части ПО.
Лист № 5 Всего листов 7 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристик
 Значения характеристик
Пределы допускаемой относительной погрешности измерений массы (объёма) нефтепродуктов до 200 т (м3), %
 ± 0,651)
Диапазон измерений уровня нефтепродуктов, мм
 от 200 до 4000
Пределы допускаемой абсолютной погрешности измерений уровня нефтепродуктов, мм
 ± 3,0
Пределы допускаемой абсолютной погрешности измерений уровня раздела фаз (уровня подтоварной воды), мм
 ± 3,0
Диапазон измерений температуры нефтепродуктов, °С
 от -45 до +60
Пределы допускаемой абсолютной погрешности измерений температуры, °С
 ± 0,5
Диапазон измерений плотности нефтепродуктов, кг/м3
 от 680 до 900
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3
 ± 1
Пределы допускаемой относительной погрешности системы обработки информации, %, не более
 ± 0,05
1) Без учёта пределов допускаемой погрешности градуировочных/калибровочных таблиц резервуаров ±0,2 % в соответствии с условиями методики измерений.
Таблица 3 - Основные технические характеристики
Наименование характеристик
 Значения характеристик
Диапазон температуры окружающей среды, °С
 от -40 до +60
Напряжение питания переменного тока, В
 220±15 %
Маркировка взрывозащиты:
  • - консоль
  • - зонд PLS-5BX
 [Ex ia Ga] IIB 0Ех iа IIB Т4 Gа
Таблица 4 - Показатели надёжности
Наименование характеристик
 Значения характеристик
Средний срок службы, лет, не менее
 15
Наработка на отказ, ч, не менее
 100000
Знак утверждения типа наносится на маркировочную табличку, закреплённую на консоль системы, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений Таблица 5 - Комплектность средства измерений
Наименование
 Обозначение
 Количество
 Примечание
Система измерений массы нефтепродуктов в резервуарах
 OKet
 1 шт.
 Состав системы по заказу
Руководство по эксплуатации
 0224-01 РЭ
 1 экз.
Паспорт
 0224-01 ПС
 1 экз.
Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации 0224-01 РЭ.
Нормативные документы, устанавливающие требования к средству измерений Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утверждённый постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847, п. 6.3.5;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
Техническая документация «Qingdao OKet Instrument Co., Ltd», Китай.
Правообладатель
«Qingdao OKet Instrument Co., Ltd», Китай
Адрес: No. 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, China, 053200
Тел: +86 532 86769572
Веб-сайт: www.oket-group.com
E-mail: info@oket-cn.com
«Qingdao OKet Instrument Co., Ltd», Китай
Адрес: No. 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, China, 053200 Тел: +86 532 86769572
Веб-сайт: www.oket-group.com
E-mail: info@oket-cn.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


«Qingdao OKet Instrument Co., Ltd», Китай
Адрес: No. 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, China, 053200
Тел: +86 532 86769572
Веб-сайт: www.oket-group.com
E-mail: info@oket-cn.com

Принцип действия системы основан на обработке сигналов от первичных преобразователей уровня, плотности и температуры, их преобразовании в значение объёма и массы жидкости по измеренным значениям.

В системах реализован косвенный метод статических измерений массы светлых нефтепродуктов по ГОСТ 8.587-2019.

В соответствии с ГОСТ Р 8.596-2002 системы относятся к типу ИС-1.

Система имеет возможность вычислять объём и массу светлых нефтепродуктов в резервуаре при фактической температуре, а также объём, приведённый к 20 °С или к 15 °С.

Система состоит из одной консоли и подключённых к ней магнитострикционных зондов, также предусмотрена возможность подключения к консоли персонального компьютера по интерфейсу Ethernet или RS-232/RS-485. Структурная схема системы приведена на рисунке 1.

Система может комплектоваться консолями следующих моделей: PD-350+ и PD-350Р (со встроенным принтером).

Вся информация о функционировании системы, результатах измерений и индикации утечек может выводиться на дисплей консоли, удалённый компьютер и принтер.

Консоль обеспечивает подачу аварийных сигналов при возникновении нештатных ситуаций.

Консоли имеют последовательный интерфейс передачи данных RS-232C, оснащены интерфейсами RS-422/485, USB, Ethernet, которые позволяют подключать различные периферийные устройства, такие как принтер, ПК (персональный компьютер), USB-диск для записи градуировочных таблиц.

Консоли также могут быть дополнительно оснащены аналоговыми входами (4 - 20) мА (для подключения различных датчиков: утечки, загазованности, давления и т.д., не участвующих в расчёте метрологических параметров системы).

Внешний вид консоли приведен на рисунке 3.

Внешний вид. Системы измерений массы нефтепродуктов в резервуарах (OKet), http://oei-analitika.ru

Рисунок 1 - Структурная схема системы

ОКеГй1№й (g) [НЩ

Система измерений массы нефтепродуктов Консоль PD-350+. Зав. № :

Телефон сервисного центра: +7 (495) 789-34-64 Дата изготовления:

Изготовитель:

Qingdao OKet Instrument Со.,Ltd, КНР Адрес: No. 16, Shoufeng Rd, Free Trade Zone, Qingdao, Shandong Province, China, 053200

Маркировка взрывозащиты: [Ex ia Ga] IIВ Номер сертификата взрывозащиты:

Ouitl/2/3/4-GND: Um = 250 В

Io = 120 мА

Uo = 28 В Co = 0.32 мкФ

Внешний вид. Системы измерений массы нефтепродуктов в резервуарах (OKet), http://oei-analitika.ru

Lo = 15 мГн

Po = 62 мВт

Внимание:

  • 1. Не прикасайтесь к экрану острыми предметами, чтобы не повредить сенсорный экран.

  • 2. Своевременно протирайте экран. Запрещено использовать органические растворители (спирт, бензин и т.д.) для протирки экрана.

  • 3. Во избежание поражения электрическим током

категорически запрещается открывать крышку. Если требуется техническое обслуживание, пожалуйста, позвоните в службу поддержки

клиентов.

Внешний вид. Системы измерений массы нефтепродуктов в резервуарах (OKet), http://oei-analitika.ru

Рисунок 2 - Пример маркировочной таблички

Рисунок 3 - Общий вид консоли модели PD-350P с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера

Каждый из каналов измерений количества нефтепродуктов состоит из следующих функциональных элементов:

  • - магнитострикционного(ых) зонда(ов) уровнемера PLS-5BX (далее - зонд), состоящего из электронного преобразователя и закреплённых внутри зонда первичных преобразователей уровня (натянутая струна с пьезоэлементом) и 5 микросхем датчиков температуры. Принцип действия уровнемеров основан на явлении магнитострикции. При измерении блоком электроники генерируется импульс тока, этот импульс передаётся вдоль магнитострикционной линии и, таким образом, генерируется магнитное поле в форме кольца. На внешней стороне стержня зонда расположен поплавок, который перемещается вверх и вниз вдоль стержня зонда при изменении уровня жидкости. Поплавок также генерирует магнитное поле благодаря набору постоянных магнитов внутри поплавка. Когда текущее магнитное поле встречается с магнитным полем поплавка, генерируется «крутящий» импульс или «обратный» импульс. Разница во времени между импульсом «возврата» и текущим импульсом преобразуется в сигнал, который соответствует фактическому положению поплавка, а соответственно и уровню жидкости. Информация об измеренных параметрах уровня и температуры от электронного преобразователя передаётся в консоль;

  • - устройства для определения плотности нефтепродукта - комплект поплавков моделей PLS-5BX-YS-00 - для бензина и моделей PLS-5BX-YS-00 - для дизельного топлива. Плотность нефтепродукта является функцией расстояния между поплавком нефтепродукта и поплавком плотности. Поплавок нефтепродукта и поплавок плотности калибруются как единый комплект;

  • - датчиков детектирования утечек резервуаров.

Зонды выпускаются для установки в резервуары с базовой высотой (диаметром) до 4000 мм. Внешний вид зонда показан на рисунке 4.

Внешний вид. Системы измерений массы нефтепродуктов в резервуарах (OKet), http://oei-analitika.ru

Рисунок 4 - Внешний вид зонда PLS-5BX с комплектом поплавков

Система позволяет обнаружить утечку нефтепродуктов и подтоварной воды из резервуаров при расходе от 0,378 л/ч на резервуар.

Для обнаружения утечек возможна комплектация системы следующими моделями датчиков утечки:

  • - стандартными (с одним логическим выходом);

  • - датчики обнаружения утечки двухстенного резервуара HLS-1D, SFLS-2D;

  • - датчики обнаружения утечки двухстенного трубопровода DLLS-2;

- датчики обнаружения утечки в люке CSLS;

- датчик обнаружения утечек в поддоне ТРК DPLS.

Кроме того, могут подключаться другие датчики утечек с аналогичными характеристиками.

Метрологические характеристики датчиков утечки не нормируются.

Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения наносится на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковую поверхность консоли системы.

Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на консоль системы приведена на рисунке 3.


Таблица 5 -

Наименование

Обозначение

Количество

Примечание

Система измерений массы нефтепродуктов в резервуарах

OKet

1 шт.

Состав системы по заказу

Руководство по эксплуатации

0224-01 РЭ

1 экз.

Паспорт

0224-01 ПС

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристик

Значения характеристик

Пределы допускаемой относительной погрешности измерений массы (объёма) нефтепродуктов до 200 т (м3), %

± 0,651)

Диапазон измерений уровня нефтепродуктов, мм

от 200 до 4000

Пределы допускаемой абсолютной погрешности измерений уровня нефтепродуктов, мм

± 3,0

Пределы допускаемой абсолютной погрешности измерений уровня раздела фаз (уровня подтоварной воды), мм

± 3,0

Диапазон измерений температуры нефтепродуктов, °С

от -45 до +60

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 0,5

Диапазон измерений плотности нефтепродуктов, кг/м3

от 680 до 900

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3

± 1

Пределы допускаемой относительной погрешности системы обработки информации, %, не более

± 0,05

1) Без учёта пределов допускаемой погрешности градуировочных/калибровочных таблиц резервуаров ±0,2 % в соответствии с условиями методики измерений.

Таблица 3 - Основные технические характеристики

Наименование характеристик

Значения характеристик

Диапазон температуры окружающей среды, °С

от -40 до +60

Напряжение питания переменного тока, В

220±15 %

Маркировка взрывозащиты:

  • - консоль

  • - зонд PLS-5BX

[Ex ia Ga] IIB 0Ех iа IIB Т4 Gа

Таблица 4 - Показатели надёжности

Наименование характеристик

Значения характеристик

Средний срок службы, лет, не менее

15

Наработка на отказ, ч, не менее

100000


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
