Сведения о средстве измерений: 96693-25 Газоанализаторы

Номер по Госреестру СИ: 96693-25
96693-25 Газоанализаторы
(LONHOT-MPA)

Назначение средства измерений:
Газоанализаторы LONHOT-MPA (далее - газоанализаторы) предназначены для непрерывного измерения объёмной доли кислорода и/или оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II) в дымовых и технологических газах, для технологического контроля и мониторинга в системах контроля выбросов.

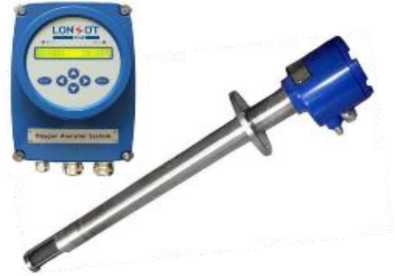

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 1

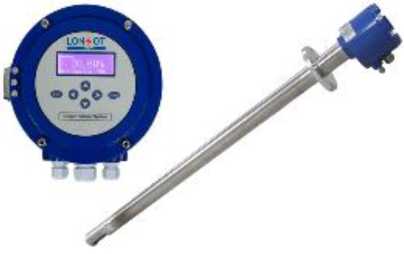

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы
Рисунок № 2

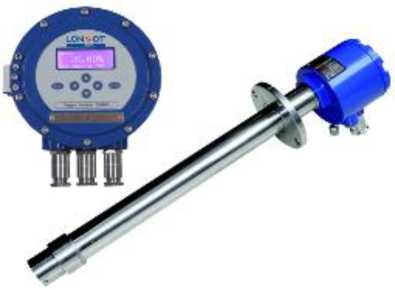

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы
Рисунок № 3

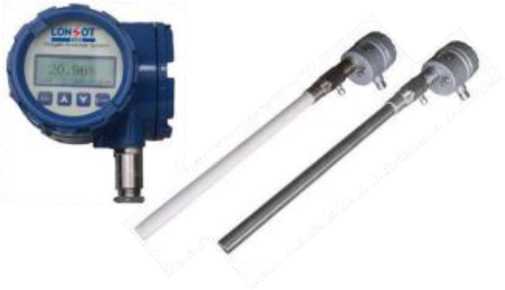

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 4

Внешний вид.
Газоанализаторы
Рисунок № 4

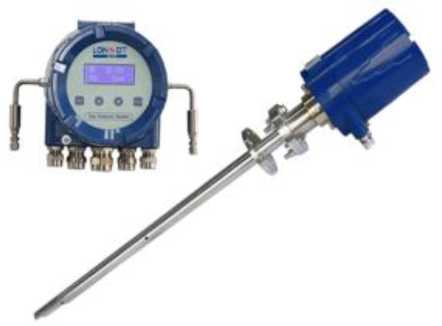

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 5

Внешний вид.
Газоанализаторы
Рисунок № 5

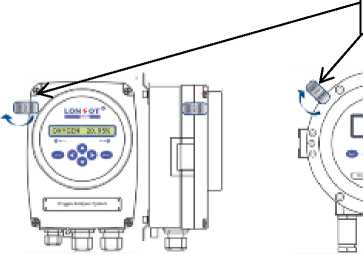

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 6

Внешний вид.
Газоанализаторы
Рисунок № 6

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 7

Внешний вид.
Газоанализаторы
Рисунок № 7

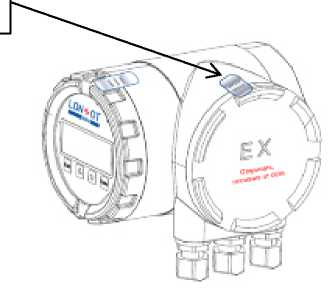

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 8

Внешний вид.
Газоанализаторы
Рисунок № 8

Внешний вид.
Газоанализаторы
Рисунок № 9

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 10

Внешний вид.
Газоанализаторы
Рисунок № 10

Общие сведения

Дата публикации - 23.10.2025
Срок свидетельства - 21.10.2030
Номер записи - e6adbdfd-1edb-e573-7d50-0178d63f54a0
ID в реестре СИ - 1427147
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LONOCM7000-MPA,

Производитель

Изготовитель - Общество с ограниченной ответственностью «МПА»
Страна - РОССИЯ
Населенный пункт - 454103, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15
Уведомление о начале осуществления предпринимательской деятельности -

RT_9 Анализ рынка поверки Сибирского федерального округа

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2257 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Газоанализаторы (LONHOT-MPA)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «МПА»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96693-25 21.10.2030	Газоанализаторы, LONHOT-MPA Общество с ограниченной ответственностью «МПА» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15)	ОТ МП	1 год
97174-25 10.12.2030	Анализаторы взвешенных частиц (пылемеры), АП МПА Общество с ограниченной ответственностью «МПА» (РОССИЯ 454103, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15)	ОТ МП	1 год

V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (LONHOT-MPA)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		LONOCM7000-MPA	4		4	0	0	4	4	0

Стоимость поверки Газоанализаторы (LONHOT-MPA)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние встроенного ПО на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО, не ниже:

LONOXT4000-MPA

LONOCM5000-MPA

LONOCM6000-MPA

LONOCM7000-MPA

SERVOCC6100-MPA

SV06.1.0.C6

SV13.0.0.01

SV03.1.0.05

SV04.2.0.03

SV08.1.0.05 (режим контроля измерений ТИП-I)

SV09.1.0.05 (режим контроля измерений ТИП-II)

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским методом и на идентификационную табличку методом лазерной печати или иным методом, обеспечивающим сохранность нанесенного знака в течение всего срока эксплуатации газоанализатора.

Сведения о методиках измерений
Сведения о методиках (методах) измерений

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ТУ 26.51.53-001-79607596-2024 «Газоанализаторы LONHOT-MPA. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «МПА»

(ООО «МПА»)

ИНН 7453358421

Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 351 240 88 82

E-mail: mpa@metran-project.ru

Изготовитель

ООО "МПА", Челябинск, Россия.

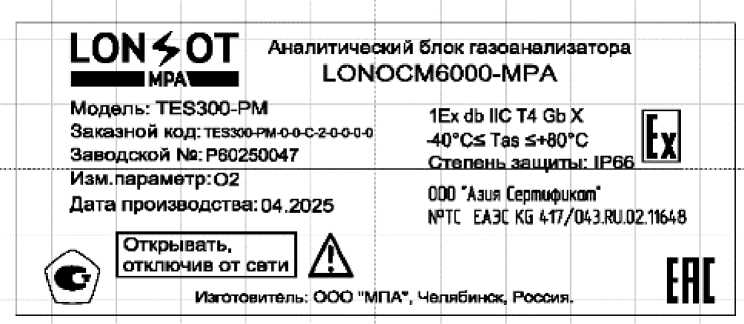

Рисунок 9 - Идентификационная табличка (шильд) электронного блока газоанализаторов LONHOT-MPA моделей LONOСМ5000-MPA, LONOСМ6000-MPA, LONOCM7000-MPA,
SERVOCC6100-MPA
.............LON^OT.............. Электронный ■ ток газоанализатора
LONOXT4000-MPA Модель LQNOXT4-TM
Заказной код: | lonoxt4-tm-i -1-мн]

]
0-25% ~]
Заводской №: i| Т40250005
Дата изг.:
I 04.2025
Изы параметр: |О2,
ипит.:110/240 В-, 50-60Гц
Рпотр.: не болёе 200 Вт
Степень защиты: IP66
Токр.: -40°С...+55°С
ЕНЕ ООО "МПА" Россия,Челябинск
Рисунок 10 - Идентификационная табличка (шильд) электронного блока газоанализаторов LONHOT-MPA модели LONOXT4000-MPA

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память газоанализаторов на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже: LONOXT4000-MPA LONOCM5000-MPA LONOCM6000-MPA LONOCM7000-MPA SERVOCC6100-MPA	SV06.1.0.C6 SV13.0.0.01 SV03.1.0.05 SV04.2.0.03 SV08.1.0.05 (режим контроля измерений ТИП-I) SV09.1.0.05 (режим контроля измерений ТИП-II)

Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики газоанализаторов LONHOT-MPA моделей

LONOXT4000-M	[PA, LONOCM5000-MPA, LONOCM6000-MPA
Определяемый компонент	Диапазон измерений объемной доли, %		Пределы допускаемой абсолютной погрешности измерений, об. доля, %	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Кислород (O2)	от 0 до 25	от 0 до 5 включ.	±0,1	-	10
		св. 5 до 25	-	±2

Таблица 4 - Метрологические характеристики газоанализаторов LONHOT-MPA модели
LONOCM7000-MPA

Определяемый компонент	Диапазон измерений объемной доли, %		Пределы допускаемой абсолютной погрешности измерений, об. доля, %	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Кислород (O2)	от 0 до 25	от 0 до 8 включ.	±0,25	-	30
Кислород (O2)	от 0 до 25	св. 8 до 25	-	±3	30

Таблица 5 - Метрологические характеристики газоанализаторов LONHOT-MPA модели
SERVOCC6100-MPA при измерении объемной доли кислорода

Определяемый компонент	Диапазон измерений объемной доли, %		Пределы допускаемой абсолютной погрешности измерений, об. доля, %	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Кислород (O2)	от 0 до 25	от 0 до 10 включ.	±0,2	-	15
Кислород (O2)	от 0 до 25	св. 10 до 25	-	±2	15

Таблица 6 - Метрологические характеристики газоанализаторов LONHOT-MPA модели SERVOCC6100-MPA при измерении объемной доли оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II)

Определяемый компонент	Диапазон измерений объемной доли, млн^-1		Пределы допускаемой абсолютной погрешности измерений, об. доля, млн^-1	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Оксид углерода (II) и продукты неполного сгорания в пересчете на оксид углерода (II)	от 0 до 5000	от 0 до 1000 включ.	±50	-	30
	от 0 до 5000	св. 1000 до 5000	-	±5
	от 0 до 15000	от 0 до 1000 включ.	±50	-
	от 0 до 15000	св. 1000 до 15000	-	±5

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - электронный блок (высота ^х ширина ^х глубина) LONOXT4-TM	280х170х130
L0N0CM5-TM	265х245х165
L0N0CM6-TM	290х245х165
L0N0CM7-TM	200х179х230
SERVOCC61-TM	290x212(360^x280
- аналитический блок (длина внешней части блока ^х длина блока с зондом х ширина х глубина), диаметр зонда LONOXT4-PM	255 x 23 00 x 200 x 200, 57 (802))
LONOCM5-PM	3 00 x 23 00 x 200 x 200, 57 (802))
TES300-PM	300x2300x230x230, 57 (68³), 802))
LONOCM7-PM	300x1500x150x150, 30 (42⁴))
SERVOCC61-PM	525 x 2500 x 3 00 x 3 00, 702)
Масса, кг, не более: - электронный блок LONOXT4-TM	4
L0N0CM5-TM, L0N0CM6-TM	7
L0N0CM7-TM	6
SERVOCC61-TM	11
- аналитический блок	20

Продолжение таблицы 7

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - электронный блок LONOXT4-TM, LONOCM5-TM, LONOCM6-TM, SERVOCC61-TM	от -40 до +55
LONOCM7-TM	от -20 до +55
- аналитический блок LONOXT4-PM, LONOCM5-PM, TES300-PM	от -40 до +80
LONOCM7-PM	от -40 до +149⁵⁾
SERVOCC61-PM	от -40 до +100
- относительная влажность окружающего воздуха (без конденсации), %, не более	97
- атмосферное давление, кПа	от 84 до 106,7
Напряжение питания постоянного тока, В	24⁶⁾
Напряжение питания переменного тока, В	от 90 до 240⁶⁾
Максимальная потребляемая мощность, Вт LONOXT4000-MPA, LONOCM5000-MPA, LONOСМ6000-MPA	200
LONOCM7000-MPA	5
SERVOCC6100-MPA	700
Выходной сигнал: Аналоговый токовый (1 или 2 выходных канала), мА	от 4 до 20
Токовый выход с протоколом HART (опционально), мА	от 4 до 20 / HART
Цифровой интерфейс (опционально)	RS-485 (Протокол Modbus)
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты: - электронный блок L0N0CM6-TM	1Ex db ib IIC T6 Gb X
L0N0CM7-TM	1Ex db [ia Ga] IIC T6 Gb X
SERVOCC61-TM	1Ex db IIC T6 Gb X
- аналитический блок TES300-PM	1Ex db IIC T4 Gb X
LONOCM7-PM	0Ex ia IIC T6 Ga X
SERVOCC61-PM	1Ex db IIC T3 Gb X
Примечания: - размер вместе с фитингами и трубками линии эжектора;
²⁾ - диаметр зонда с внешним защитным экраном; ³⁾ - диаметр зонда с диффузором с пламегасителем; ⁴⁾ - диаметр резьбового присоединения зонда; ⁵⁾ - использование аналитического блока L0N0CM7-PM во взрывоопасной зоне не
допустимо при температуре окружающей среды более +80 °С;
⁶⁾ - параметры напряжения питания могут варьироваться в зависимости от заказа.

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	24000

Знак утверждения типа

Комплектность средства измерений

Таблица 9 - Комплектность газоанализаторов

Наименование	Обозначение	Количество
Газоанализатор LONHOT-MPA	LONOXT4000-MPA, LONOCM5000-MPA, LONOCM6000-MPA, LONOCM7000-MPA, SERVOCC6100-MPA	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Работа системы» документа «Газоанализаторы LONHOT-MPA модели LONOXT4000-MPA. Руководство по эксплуатации», разделе 4 «Работа системы» документа «Газоанализаторы LONHOT-MPA модели LONOСМ5000-MPA. Руководство по эксплуатации», разделе 4 «Работа системы» документа «Газоанализаторы LONHOT-MPA модели LONOСМ6000-MPA. Руководство по эксплуатации», разделе 5 «Описание работы системы» документа «Газоанализаторы LONHOT-MPA модели LONOCM7000-MPA. Руководство по эксплуатации», разделе 7 «Эксплуатация системы» документа «Газоанализаторы LONHOT-MPA модели SERVOCC6100-MPA. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от «31» декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 26.51.53-001-79607596-2024 «Газоанализаторы LONHOT-MPA. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «МПА»
(ООО «МПА»)
ИНН 7453358421
Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15
Телефон: +7 351 240 88 82
E-mail: mpa@metran-project.ru

Общество с ограниченной ответственностью «МПА»
(ООО «МПА»)
ИНН 7453358421
Адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15
Телефон: +7 351 240 88 82
E-mail: mpa@metran-project.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66
E-mail: info.ozrn@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель

Общество с ограниченной ответственностью «МПА»
(ООО «МПА»)
ИНН 7453358421
Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15
Телефон: +7 351 240 88 82
E-mail: mpa@metran-project.ru

Принцип действия газоанализаторов при измерении объемной доли кислорода основан на измерении напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония.

Принцип действия газоанализаторов при измерении объемной доли оксида углерода (II) и продуктов неполного сгорания в пересчете на оксид углерода (II) основан на определении разницы термосопротивлений на эталонном и активном элементах термокаталитического сенсора.

Конструктивно газоанализаторы состоят из двух блоков: электронного и аналитического (в комплекте с зондом). Каждый блок имеет собственный корпус.

Газоанализаторы выпускаются в 5 моделях:

1. LONOXT4000-MPA в невзрывозащищенном исполнении.
2. LONOСМ5000-MPA в невзрывозащищенном исполнении.
3. LONOСМ6000-MPA во взрывозащищенном исполнении.
4. LONOCM7000-MPA во взрывозащищенном исполнении.
5. SERVOCC6100-MPA в невзрывозащищенном или взрывозащищенном исполнении.

Электронные и аналитические блоки газоанализаторов имеют наименования, указанные в таблице 1.

Таблица 1 - Наименования блоков газоанализатора

Модель	Электронный блок	Аналитический блок
LONOXT4000-MPA	LONOXT4-TM	LONOXT4-PM
LONOCM5000-MPA	LONOCM5-TM	LONOCM5-PM
LONOCM6000-MPA	LONOCM6-TM	TES300-PM
LONOCM7000-MPA	LONOCM7-TM	LONOCM7-PM
SERVOCC6100-MPA	SERVOCC61-TM	SERVOCC61-PM

Газоанализаторы имеют функции самодиагностики.

При необходимости газоанализаторы оснащаются:

- дополнительным защитным монтажным оборудованием;

- пневматическим блоком для ручного или автоматического регулирования подачи газа, используемого в системах эжекции пробы и продувки трубки зонда и фильтра, поверочных (или градуировочных) газовых смесей к газоанализатору.

Газоанализаторы, в зависимости от конфигурации/комплектации, имеют функции автоматической, ручной градуировки, удаленных настройки и градуировки.

Газоанализаторы имеют следующие интерфейсы: дисплей, аналоговый выход от 4 до 20 мА, RS-485 протокол Modbus (в зависимости от конфигурации), HART (в зависимости от конфигурации) для отображения и передачи результатов измерений, диагностики и настроек.

Газоанализаторы имеют два заводских номера: один заводской номер наносится на электронный, другой - на аналитический блок. Заводские номера газоанализатора состоят из арабских цифр и букв латинского алфавита и нанесены на идентификационные таблички, расположенные на корпусе электронного и аналитического блоков газоанализаторов, методом лазерной печати или иным методом, обеспечивающим сохранность нанесенного заводского номера в течение всего срока эксплуатации анализатора. Оба заводских номера указываются в паспорте прибора.

Нанесение знака поверки на газоанализатор не предусмотрено.

Общий вид газоанализаторов представлен на рисунках 1-5.

Места пломбирования от несанкционированного доступа показаны на рисунке 6. Пломбирование производят с помощью специальной наклейки.

Места нанесения идентификационной таблички газоанализатора (шильда) приведены на рисунке 7.

Идентификационные таблички (шильды) приведены на рисунках 8-10.

Внешний вид. Газоанализаторы (LONHOT-MPA), http://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов Рисунок 2 - Общий вид газоанализаторов

LONHOT-MPA модели LONOXT4000-MPA LONHOT-MPA модели LONOCM5000-MPA

Рисунок 3 - Общий вид газоанализаторов

Рисунок 4 - Общий вид газоанализаторов

LONHOT-MPA модели LONOCM6000-MPA

Рисунок 5 - Общий вид газоанализаторов LONHOT-MPA модели SERVOCC6100-MPA

LONHOT-MPA модели LONOCM7000-MPA

а)

Места пломбирования

б)

г)

е)

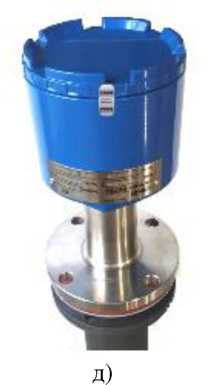

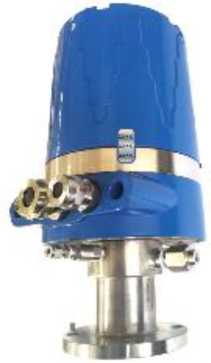

Рисунок 6 - Места пломбирования блоков газоанализаторов:

а) LONOXT4-TM, б) LONOCM5-TM, LONOCM6-TM, в) LONOCM7-TM, г) SERVOCC61-TM, д) LONOXT4-PM, LONOCM5-PM, TES300-PM, LONOCM7-PM, е) SERVOCC61-TM

Идентификационная табличка с заводским номером наносится на корпус аналитического блока

Идентификационная табличка с заводским номером наносится на корпус электронного блока

Рисунок 7 - Места нанесения идентификационных табличек газоанализаторов

Рисунок 8 - Идентификационная табличка (шильд) аналитического блока газоанализаторов LONHOT-MPA

I QM QT Электронный блок газоанализатора

LONOCM6000-MPA

MPA’

Модель: LONOCM6-TM

Заказной код: lonocm6-tm-o-o-o-o-o

Заводской №:Т60250060

Изм.параметр: 02,---------0-25%

Дата производства^.2025

ипит.:110/240 В ~, 50-бОГц

Рпотр.: £ 200 Вт ]

DOO f

/X №ТСН

Открывать, отключив от сети

1Ех db ib IIC Тб Gb X ■40°С£ Tas й+55°С Степень защиты: IP66

Азия Сертификат*

ЕАЭС KG 417/043.RU.02.11648 £ ц [

Изготовитель: ООО "МПА", Челябинск, Россия.

Рисунок 9 - Идентификационная табличка (шильд) электронного блока газоанализаторов LONHOT-MPA моделей LONOСМ5000-MPA, LONOСМ6000-MPA, LONOCM7000-MPA,

SERVOCC6100-MPA

.............LON^OT..............

Электронный ■ ток газоанализатора

LONOXT4000-MPA

Модель LQNOXT4-TM

Заказной код: | lonoxt4-tm-i -1-мн]

]

0-25% ~]

Заводской №: i| Т40250005

Дата изг.:

I 04.2025

Изы параметр: |О2,

ипит.:110/240 В-, 50-60Гц

Рпотр.: не болёе 200 Вт

Степень защиты: IP66

Токр.: -40°С...+55°С

ЕНЕ

Изготовитель: ООО "МПА" Россия,Челябинск

Рисунок 10 - Идентификационная табличка (шильд) электронного блока газоанализаторов LONHOT-MPA модели LONOXT4000-MPA

Таблица 9 - Комплектность газоанализаторов

Наименование	Обозначение	Количество
Газоанализатор LONHOT-MPA	LONOXT4000-MPA, LONOCM5000-MPA, LONOCM6000-MPA, LONOCM7000-MPA, SERVOCC6100-MPA	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.

Таблица 3 - Метрологические характеристики газоанализаторов LONHOT-MPA моделей

LONOXT4000-M	[PA, LONOCM5000-MPA, LONOCM6000-MPA
Определяемый компонент	Диапазон измерений объемной доли, %		Пределы допускаемой абсолютной погрешности измерений, об. доля, %	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Кислород (O2)	от 0 до 25	от 0 до 5 включ.	±0,1	-	10
		св. 5 до 25	-	±2

Таблица 4 - Метрологические характеристики газоанализаторов LONHOT-MPA модели

LONOCM7000-MPA

Определяемый компонент	Диапазон измерений объемной доли, %		Пределы допускаемой абсолютной погрешности измерений, об. доля, %	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Кислород (O2)	от 0 до 25	от 0 до 8 включ.	±0,25	-	30
Кислород (O2)	от 0 до 25	св. 8 до 25	-	±3	30

Таблица 5 - Метрологические характеристики газоанализаторов LONHOT-MPA модели

SERVOCC6100-MPA при измерении объемной доли кислорода

Определяемый компонент	Диапазон измерений объемной доли, %		Пределы допускаемой абсолютной погрешности измерений, об. доля, %	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Кислород (O2)	от 0 до 25	от 0 до 10 включ.	±0,2	-	15
Кислород (O2)	от 0 до 25	св. 10 до 25	-	±2	15

Определяемый компонент	Диапазон измерений объемной доли, млн^-1		Пределы допускаемой абсолютной погрешности измерений, об. доля, млн^-1	Пределы допускаемой относительной погрешности измерений, %	Время установления показаний (T90), c, не более
Оксид углерода (II) и продукты неполного сгорания в пересчете на оксид углерода (II)	от 0 до 5000	от 0 до 1000 включ.	±50	-	30
	от 0 до 5000	св. 1000 до 5000	-	±5
	от 0 до 15000	от 0 до 1000 включ.	±50	-
	от 0 до 15000	св. 1000 до 15000	-	±5

Таблица 7 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более: - электронный блок (высота ^х ширина ^х глубина) LONOXT4-TM	280х170х130
L0N0CM5-TM	265х245х165
L0N0CM6-TM	290х245х165
L0N0CM7-TM	200х179х230
SERVOCC61-TM	290x212(360^x280
- аналитический блок (длина внешней части блока ^х длина блока с зондом х ширина х глубина), диаметр зонда LONOXT4-PM	255 x 23 00 x 200 x 200, 57 (802))
LONOCM5-PM	3 00 x 23 00 x 200 x 200, 57 (802))
TES300-PM	300x2300x230x230, 57 (68³), 802))
LONOCM7-PM	300x1500x150x150, 30 (42⁴))
SERVOCC61-PM	525 x 2500 x 3 00 x 3 00, 702)
Масса, кг, не более: - электронный блок LONOXT4-TM	4
L0N0CM5-TM, L0N0CM6-TM	7
L0N0CM7-TM	6
SERVOCC61-TM	11
- аналитический блок	20

Продолжение таблицы 7

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С - электронный блок LONOXT4-TM, LONOCM5-TM, LONOCM6-TM, SERVOCC61-TM	от -40 до +55
LONOCM7-TM	от -20 до +55
- аналитический блок LONOXT4-PM, LONOCM5-PM, TES300-PM	от -40 до +80
LONOCM7-PM	от -40 до +149⁵⁾
SERVOCC61-PM	от -40 до +100
- относительная влажность окружающего воздуха (без конденсации), %, не более	97
- атмосферное давление, кПа	от 84 до 106,7
Напряжение питания постоянного тока, В	24⁶⁾
Напряжение питания переменного тока, В	от 90 до 240⁶⁾
Максимальная потребляемая мощность, Вт LONOXT4000-MPA, LONOCM5000-MPA, LONOСМ6000-MPA	200
LONOCM7000-MPA	5
SERVOCC6100-MPA	700
Выходной сигнал: Аналоговый токовый (1 или 2 выходных канала), мА	от 4 до 20
Токовый выход с протоколом HART (опционально), мА	от 4 до 20 / HART
Цифровой интерфейс (опционально)	RS-485 (Протокол Modbus)
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты: - электронный блок L0N0CM6-TM	1Ex db ib IIC T6 Gb X
L0N0CM7-TM	1Ex db [ia Ga] IIC T6 Gb X
SERVOCC61-TM	1Ex db IIC T6 Gb X
- аналитический блок TES300-PM	1Ex db IIC T4 Gb X
LONOCM7-PM	0Ex ia IIC T6 Ga X
SERVOCC61-PM	1Ex db IIC T3 Gb X
Примечания: - размер вместе с фитингами и трубками линии эжектора;
²⁾ - диаметр зонда с внешним защитным экраном; ³⁾ - диаметр зонда с диффузором с пламегасителем; ⁴⁾ - диаметр резьбового присоединения зонда; ⁵⁾ - использование аналитического блока L0N0CM7-PM во взрывоопасной зоне не
допустимо при температуре окружающей среды более +80 °С;
⁶⁾ - параметры напряжения питания могут варьироваться в зависимости от заказа.

Таблица 8 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	24000

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RT_9 Анализ рынка поверки Сибирского федерального округа

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Газоанализаторы (LONHOT-MPA)

Все средства измерений Общество с ограниченной ответственностью «МПА»

V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Кто поверяет Газоанализаторы (LONHOT-MPA)

Стоимость поверки Газоанализаторы (LONHOT-MPA)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений
Сведения о методиках (методах) измерений

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Программное обеспечение

Знак утверждения типа

Комплектность средства измерений

Сведения о методиках (методах) измерений

Испытательный центр

Правообладатель

Описание средства измерений Газоанализаторы (LONHOT-MPA)

Комплектность средства измерений Газоанализаторы (LONHOT-MPA)

Метрологические и технические характеристики Газоанализаторы (LONHOT-MPA)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RT_9 Анализ рынка поверки Сибирского федерального округа

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Газоанализаторы (LONHOT-MPA)

Все средства измерений Общество с ограниченной ответственностью «МПА»

V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Кто поверяет Газоанализаторы (LONHOT-MPA)

Стоимость поверки Газоанализаторы (LONHOT-MPA)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений Сведения о методиках (методах) измерений

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Программное обеспечение

Знак утверждения типа

Комплектность средства измерений

Сведения о методиках (методах) измерений

Испытательный центр

Правообладатель

Описание средства измерений Газоанализаторы (LONHOT-MPA)

Описание средства измерений Газоанализаторы (LONHOT-MPA)

Комплектность средства измерений Газоанализаторы (LONHOT-MPA)

Комплектность средства измерений Газоанализаторы (LONHOT-MPA)

Метрологические и технические характеристики Газоанализаторы (LONHOT-MPA)

Метрологические и технические характеристики Газоанализаторы (LONHOT-MPA)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Сведения о методиках измерений
Сведения о методиках (методах) измерений
