Номер по Госреестру СИ: 96695-25
96695-25 Трансформаторы напряжения
(STE 1/170)
Назначение средства измерений:
Трансформаторы напряжения STE 1/170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 23.10.2025
Срок свидетельства -
Номер записи - 77d96195-60e9-cb17-3e10-887673f10e57
ID в реестре СИ - 1427145
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
STE 1/170,
Производитель
Изготовитель - GE Grid GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Lilienthalstrasse 150, 34123 Kassel
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 24
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1333 дн.
Приказы РСТ, где упоминается данный тип СИ
№2257 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (STE 1/170)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Трансформаторы напряжения (STE 1/170)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 24 | 0 | 24 | 0 | 24 | 0 | 24 |
Стоимость поверки Трансформаторы напряжения (STE 1/170)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
ПравообладательФирма «GE Grid GmbH», Германия
Юридический адрес: Lilienthalstrasse 150, 34123 Kassel, Germany Телефон: +1 678-844-6777
Web-cafrr: www.gegridsolutions.com
Изготовитель
Фирма «GE Grid GmbH», Германия
Адрес: Lilienthalstrasse 150, 34123 Kassel, Germany
Телефон: +1 678-844-6777
Web-cайт: www.gegridsolutions.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «GE Grid GmbH», ГерманияЮридический адрес: Lilienthalstrasse 150, 34123 Kassel, Germany Телефон: +1 678-844-6777
Web-cafrr: www.gegridsolutions.com
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа. Имеют одну первичную и несколько вторичных обмоток, размещённых в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть трансформатора помешена в бак, изготовленный из алюминиевого сплава. Первичная обмотка вводится в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности корпуса трансформатора напряжения. Крышка контактной коробки пломбируется для предотвращения
несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения 2452670640VT4, 2574710040VT3, 2574710055VT2, 2731520340VT1, 2731520340VT6.
STE 1/170 зав. №
2452670640VT5, 2574710040VT4, 2574710055VT3, 2731520340VT2,
2452670640VT1,
2452670640VT6,
2574710040VT5,
2574710055VT4,
2731520340VT3,
2452670640VT2,
2574710040VT1,
2574710040VT6,
2574710055VT5,
2731520340VT4,
2452670640VT3,
2574710040VT2,
2574710055VT1,
2574710055VT6,
2731520340VT5,
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.

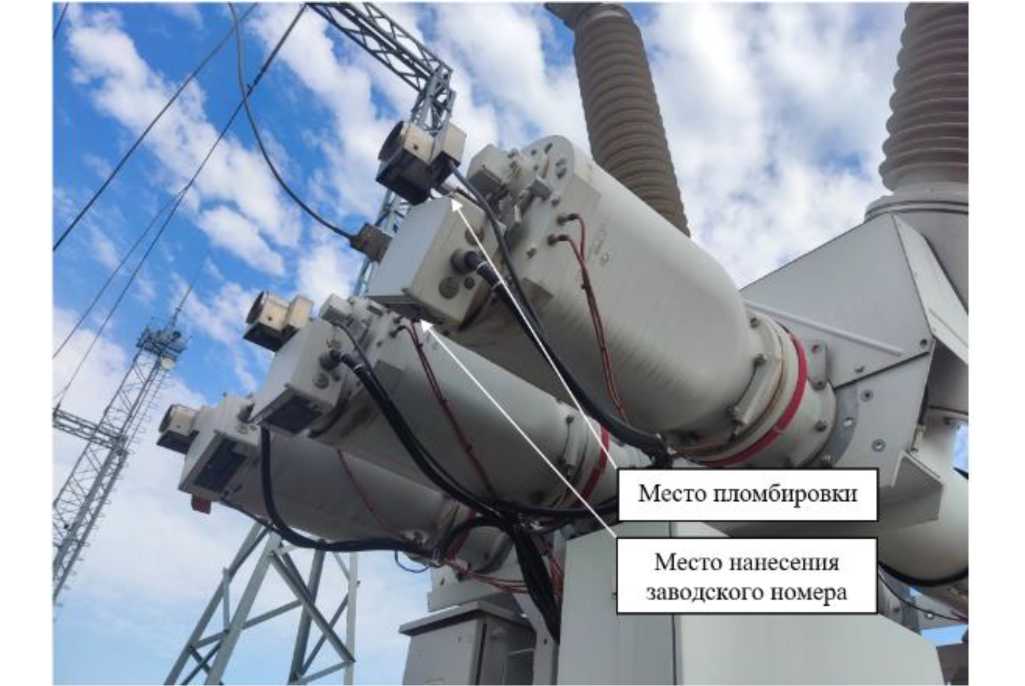

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Значение для заводских номеров | ||||
|
2452670640VT1, 2452670640VT2, | ||||
|
Наименование характеристики |
2452670640VT3, 2452670640VT4, | |||
|
2452670640VT5, 2452670640VT6 | ||||
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/\3 | |||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | |||
|
Номинальная частота Гном, Гц |
5 |
0 | ||
|
Класс точности вторичной обмотки по ГОСТ 1983 |
3Р |
0,2 |
0,2 |
0,5 |
|
Номинальная мощность вторичной обмотки, В^А |
20 |
35 |
25 |
25 |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/\3 | |||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 | |||
|
Номинальная частота Гном, Гц |
5 |
0 | ||
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,2 |
3Р | ||
|
Номинальная мощность вторичной обмотки, В^А |
15 |
10 | ||
Продолжение таблицы 1
|
Значение для заводских номеров | |||
|
2574710055VT1, 2574710055VT2, | |||
|
Наименование характеристики |
2574710055VT3, 2574710055VT4, | ||
|
2574710055VT5, 2574710055VT6 | |||
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/\3 | ||
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,2 |
0,5 |
3Р |
|
Номинальная мощность вторичной обмотки, В^А |
35 |
20 |
15 |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
150/V3 | ||
|
Номинальное напряжение и2ном, В | |||
|
основной вторичной обмотки |
100/V3 | ||
|
дополнительной вторичной обмотки |
100 | ||
|
Номинальная частота Гном, Гц |
50 | ||
|
Класс точности по ГОСТ 1983 | |||
|
основной вторичной обмотки |
0,2 | ||
|
дополнительной вторичной обмотки |
3Р | ||
|
Номинальная мощность, В^А | |||
|
основной вторичной обмотки |
10; 30 | ||
|
дополнительной вторичной обмотки |
200 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -35 до +40 |
