Номер по Госреестру СИ: 96696-25
96696-25 Анализатор газообразующих элементов в неорганических материалах
(CS3500)
Назначение средства измерений:
Анализатор газообразующих элементов в неорганических материалах CS3500 (далее - анализатор) предназначен для измерений массовой доли углерода и серы в твердых материалах.
Внешний вид.
Анализатор газообразующих элементов в неорганических материалах
Рисунок № 1
Внешний вид.
Анализатор газообразующих элементов в неорганических материалах
Рисунок № 2
Общие сведения
Дата публикации - 23.10.2025
Срок свидетельства -
Номер записи - d7caadcc-ac01-ac6d-01b7-711042f38b98
ID в реестре СИ - 1427144
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CS3500,
Производитель
Изготовитель - NCS Testing Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 13, GaoliangqiaoXiejie, Haidian District, Beijing. 100081
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2257 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализатор газообразующих элементов в неорганических материалах (CS3500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений NCS Testing Technology Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96696-25 |
Анализатор газообразующих элементов в неорганических материалах, CS3500 NCS Testing Technology Co., Ltd. (КИТАЙ 13, GaoliangqiaoXiejie, Haidian District, Beijing. 100081) |
ОТ МП |
1 год |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Анализатор газообразующих элементов в неорганических материалах (CS3500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализатор газообразующих элементов в неорганических материалах (CS3500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащен программным обеспечением (далее - ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений. ПО осуществляет обработку сигналов с детекторов и производит расчет массовой доли определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Carbon & Sulphur Application Software |
|
Номер версии (идентификационный номер) ПО |
l.x.x.x* |
|
Цифровой идентификатор ПО |
- |
|
* «х» относится к метрологически незначимой части ПО и принимает значения от 0 до 99 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве пользователя «Анализатор газообразующих элементов в неорганических материалах CS3500», раздел 3.3 «Анализ образцов».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19.02.2021 № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация изготовителя NCS Testing Technology Co., Ltd.
Правообладатель
NCS Testing Technology Co., Ltd., Китай
Адрес: No. 13, Gaoliangqiao Xiejie, Haidian District, Beijing, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Правообладатель
NCS Testing Technology Co., Ltd., Китай
Адрес: No. 13, Gaoliangqiao Xiejie, Haidian District, Beijing, China
Принцип действия анализатора основан на сжигании образца в высокочастотной индукционной печи в токе кислорода и дальнейшем анализе образующихся газообразных соединений.
Навеска анализируемого образца в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в токе кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) подаются в аналитический блок газом-носителем, в качестве которого выступает кислород, проходят через систему фильтров и после этого попадают в систему детектирования.
Система детектирования состоит из двух независимых инфракрасных детекторов (ИК ячеек), служащих для определения содержания углерода и серы по количеству поглощенного молекулами CO2 и SO2 инфракрасного излучения.
Анализатор имеет по два отдельных канала на каждый элемент, определяющие низкие и высокие массовые доли элемента. Оптимальный диапазон измерений выбирается автоматически. Управление работой анализатора и обработка результатов измерений осуществляется с помощью внешнего персонального компьютера и установленного на нем программного обеспечения.
Значение масс образца (навески) вводится автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод с клавиатуры.
После каждого анализа производится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Конструктивно анализатор состоит из высокочастотной индукционной печи, системы детектирования, системы подачи газа и системы фильтров.
Корпус анализатора изготовлен из металла, окрашенного в цвета, которые приведены на рисунке 1.
К средству измерений данного типа относится анализатор газообразующих элементов в неорганических материалах CS3500, зав. № 42123002.
Анализатор имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и нанесен типографским способом.
Нанесение знака поверки на анализатор не предусмотрено.
Общий вид анализатора представлен на рисунке 1. Место нанесения заводского номера на анализатор представлено на рисунке 2.

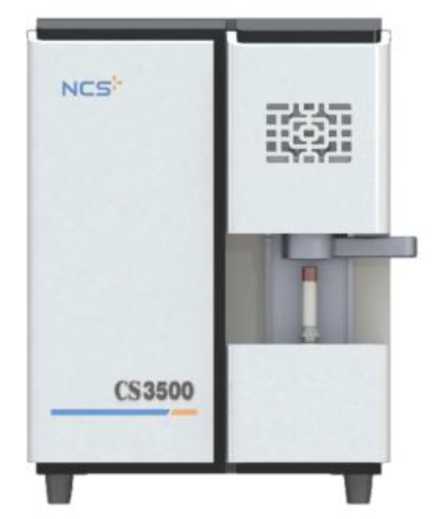

Рисунок 1 - Общий вид анализатора газообразующих элементов в неорганических материалах CS3500

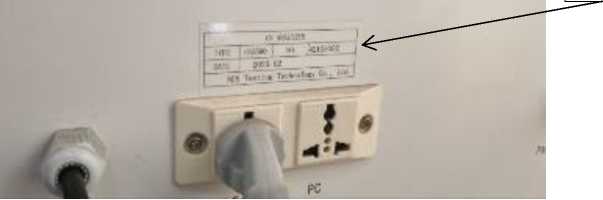

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
на анализатор газообразующих элементов в неорганических материалах CS3500
Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала элемента, %: - канал «высокий углерод»1) |
6 |
|
- канал «высокая сера»1) |
6 |
|
- канал «низкий углерод»2) |
6 |
|
- канал «низкая сера»2) |
6 |
|
Чувствительность, В^с/мг, не менее: - канал «высокий углерод»1) |
2 |
|
- канал «высокая сера»1) |
1,4 |
|
- канал «низкий углерод»2) |
150 |
|
- канал «низкая сера»2) |
45 |
|
Предел обнаружения, мкг, не более: - канал «низкий углерод»3) |
1,6 |
|
- канал «низкая сера»3) |
4,4 |
|
1) значение нормировано для стандартных образцов с массовой долей элемента свыше 0,5 %; | |
|
2) значение нормировано для стандартных образцов с массовой долей элемента от 0,010 % до 0,5 %; | |
|
3) значение нормировано для стандартных образцов с массовой долей элемента от 0,0025 % до | |
|
0,5 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, В^А, не более |
8000 |
|
Габаритные размеры, мм, не более: - длина |
400 |
|
- ширина |
1500 |
|
- высота |
1200 |
|
Масса, кг, не более |
150 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
80 |
