Номер по Госреестру СИ: 96698-25
96698-25 Модули питания
(МП10В5А)
Назначение средства измерений:
Модули питания МП10В5А (далее по тексту - модули питания) предназначены для воспроизведения стабилизированных значений постоянного напряжения и силы постоянного тока.

Внешний вид.
Модули питания
Рисунок № 1

Внешний вид.
Модули питания
Рисунок № 2
Программное обеспечение
Модули питания работают под управлением программного обеспечения (ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации ПО верхнего уровня;
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmsp_math.dll и libunmsp_math.so.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование ПО |
unmsp math.dll |
libunmsp math.so |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
AFA7057D |
1C2C0DE0 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Методы измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 51884-2002 Магистраль VME, расширенная для контрольно- измерительной аппаратуры (магистраль VXI) общие технические требования;
Приказ Росстандарта № 1520 от 28.07.2023 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта № 2091 от 01.10.2018 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А;
ФТКС.436434.001ТУ Модуль питания МП10В5А. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ»
(ООО Фирма «ИНФОРМТЕСТ»)
Юридический адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, пом. XIV, ком. 8
ИНН 7735075319
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Изготовитель
Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ»(ООО Фирма «ИНФОРМТЕСТ»)
Адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, пом. XIV, ком. 8.
ИНН 7735075319
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Россия, Московская обл., г. Чехов, Симферопольское ш., д. 2, Литера А, Помещение I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью Фирма «ИНФОРМТЕСТ»(ООО Фирма «ИНФОРМТЕСТ»)
Юридический адрес: 124482 г. Москва, г. Зеленоград, Савёлкинский пр-д, д. 4, этаж 6, пом. XIV, ком. 8
ИНН 7735075319
Телефон/факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Модули питания МП10В5А устанавливаются в блок базовый МСП 1600А образуя собой модульный программируемый источник питания серии МСП 1600А, к которым осуществляется подключение нагрузки.
Принцип действия модулей основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжения, воспроизведения и измерение задаваемых пользователем значений напряжения и силы постоянного тока на выходе. При установке в блок базовый МСП 1600А модулей питания одного типа возможна работа при последовательном и параллельном соединении модулей питания. В блок базовый МСП 1600А может быть установлено от одного до четырех модулей питания.
Общий вид МСП 1600А с установленными модулями питания представлен на рисунке 1.
Общий вид модулей питания с указанием места нанесения заводского номера представлен на рисунках 2 и 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Заводской номер наносится на маркировочную табличку, расположенную на модуле, методом лазерной гравировки на шильдике в виде цифрового кода.
Нанесение знака поверки на модули в обязательном порядке не предусмотрено.

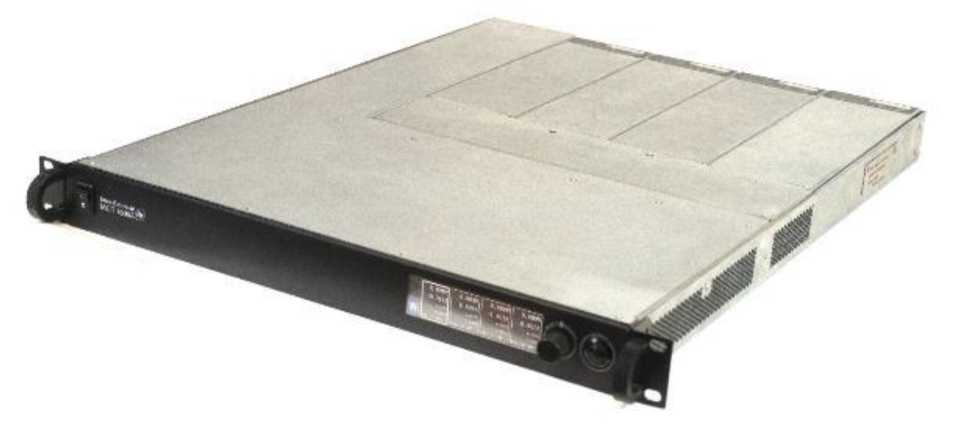

Рисунок 1
- Общий вид источника питания программируемого модульного серии МСП 1600А

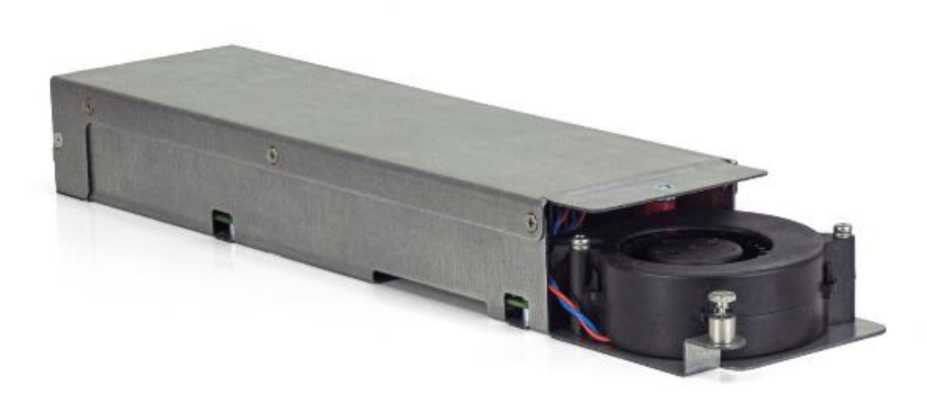

Рисунок 2 - Общий вид модуля питания
Заводской номер
Место пломбировки
////
Рисунок 3 - Схема пломбировки от несанкционированного доступа
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений и измерения напряжения постоянного тока, В |
от 0,025 до 10,000 |
|
Дискретность установки напряжения, В |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,0005^ [7вос+0,02+К •ДТ) |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,0005^ [7изм+0,02+К •ДТ) |
|
Диапазоны воспроизведения и измерения силы постоянного тока, А |
от 0,01 до 5,00 |
|
Дискретность установки силы тока, А |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,00'157вос:+0,03+ЮДТ) |
|
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
±(0,00157изм+0,03+К^ДТ) |
|
Нестабильность выходного напряжения при изменении тока нагрузки от 10 до 100%, мВ, не более |
±16 |
|
Нестабильность выходного тока при изменении выходного напряжения на нагрузке от 10 до 90%, мА, не более |
±10 |
|
Уровень (СКЗ) пульсации и шумов напряжения, мВ, не более * |
4 |
|
Примечания: * Среднеквадратичное значение (СКЗ) уровня пульсаций выходного тока и напряжения измеряются в диапазоне частот от 0 до 300 кГц. UB0C/IB0C - воспроизводимое значение напряжения/силы постоянного тока на выходе. UU3M/IU3M - измеренное модулем питания значение напряжения/силы постоянного тока на выходе. K - температурный коэффициент. К = 0,0001 UyCr + 0,001. ДТ - отклонение температуры окружающей среды от значения плюс 18 °С (для интервала рабочих температур от плюс 10 °С до плюс 18 °С) или от значения плюс 22 °С (для интервала рабочих температур от плюс 22 °С до плюс 35 °С); ДТ = 0 в интервале температур (20±2) °С. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания, В |
220±22 |
|
Частота сети питания, Гц |
50±3 |
|
Потребляемая мощность, Вт, не более: |
400 |
|
Максимальная потребляемая мощность, Вт, не более: |
475 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
359,0 х 82,5 х 42,5 |
|
Масса, кг, не более: |
2 |
|
Рабочие условия измерений:
|
от +10 до +35 до 80 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
