Условное обозначение

Исполнение ИК

Описание функций

УТ

УТ/Х2/0,05/Х4/Х5

Измерение силы постоянного тока (унифицированный сигнал)

УТ/Х2/0,085/Х4/Х5

УТ/Х2/ОД5/Х4/Х5

УТ/Х2/0Д/Х4/Х5

УТП

УТП(БГР)^1}/Х2/0,1/Х4/Х5

Измерение силы постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)

УТП(БГР)^1}/Х2/0,14/Х4/Х5

УТП(СГР)^1}/Х2/0,14/Х4/Х5

УТ11(СГР)^|7Х2/0,2/Х|/Х;

УН

УН/Х2/0,05/Х4/Х5

Измерение напряжения постоянного тока (унифицированный сигнал)

УН/Х2/0,085/Х|/Х5

УН/Х2/0Д5/Х4/Х5

УН/Х2/0Д/Х4/Х5

УНП

УНП(БГР)^п/Х2/0Д/Х4/Х5

Измерение напряжения постоянного тока с преобразованием в пропорциональное значение физической величины (унифицированный сигнал)

УНП(БГР)^1}/Х2/0Д4/Х4/Х5

УНП(СГР)^1}/Х2/0Д4/Х4/Х5

УНП(СГР)^п/Х2/0,2/Х4/Х5

Ч(И)

Ч(И)/Х2/0,01/Х4/Х5

Измерение частоты (импульсный сигнал)

ОС

ОС/Х2/ЗД/Х4/Х5

Измерение осевого смещения (сдвига)

ОС/Х2/5,0/Х4/Х5

Условное обозначение

Исполнение ИК

Описание функций

В(Р)

В(Р)/Х2/15/Х4/Х₅

Измерение размаха виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц

В(СКЗ)

В(СКЗ)/Х2/15/Х4/Х₅

Измерение СКЗ виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц

ТС(М)

ТС(М)/Х2/1,0/Х4/Х5

Измерение температуры (ТС типа М по ГОСТ 6651-2009)

ТС(м)/Х2/1,5/Х4/Х5

ТС(М)/Х2/2,0/Х4/Х₅

Тс(м)/Х2/3,0/Х4/Х5

ТС(П)

ТС(П)/Х2/1,0/Х4/Х5

Измерение температуры (ТС типа П или Pt по ГОСТ 6651-2009)

ТС(П)/Х2/1,5/Х4/Х5

Тс(п)/Х2/2,0/Х4/Х5

ТС(П)/Х2/3,0/Х4/Х5

Тс(п)/Х2/5,0/Х4/Х5

ТСПп(НСХ)

ТСПп(НСХ)²⁾(БГР)¹⁾/Х2/0,7/Х4/Х

5

Измерение сопротивления постоянного тока (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТС по ГОСТ 6651-2009, градуировочной таблице 21 или 23)

ТСПп(НСХ)²⁾(СГР)¹⁾/Х2/1,5/Х4/Х

5

ТППп(НСХ)

ТППп(НСХ)²⁾(БГР)¹⁾/Х2/3,0/Х4/Х

5

Измерение термоэлектродвижущей силы (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТП по ГОСТ Р 8.585-2001)

ТППп(НСХ)²⁾(СГР)¹⁾/Х2/3,5/Х4/Х

5

УТ(В)

УТ(В)/Х2/0,15 или

УТ(В)/Х2/0,15/Х5

Преобразование цифровых кодов в выходные сигналы силы постоянного тока (унифицированный сигнал)

Ут(в)/Х2/0,2 или

УТ(В)/Х2/0,2/Х5

УН(В)

УН(В)/Х2/0,15 или

УН(В)/Х2/0,15/Х5

Преобразование цифровых кодов в выходные сигналы напряжения постоянного тока

(унифицированный сигнал)

Ун(в)/Х2/0,2 или

УН(В)/Х2/0,2/Х5

• ¹⁾ В обозначении исполнения ИК:

(БГР) - без гальванической развязки, промежуточного или нормирующего преобразователя;

(СГР) - с гальванической развязкой,  промежуточным или нормирующим

преобразователем.

• ²⁾ В обозначении исполнения ИК (НСХ) соответствует настроенному для ИК типу НСХ из следующего ряда: (50М-428), (100М-428), (50М-426), (100М-426), (50П), (100П), (Pt50), (Pt100), (50Н), (100Н), (46П), (53М), (R), (S), (B), (J), (T), (E), (K), (N), (A-1), (A-2), (A-3), (L).

Примечание - Приняты следующие сокращения: НСХ - номинальная статическая характеристика;

СКЗ - среднее квадратическое значение; ТС - термопреобразователь сопротивления;

ТП - преобразователь термоэлектрический.

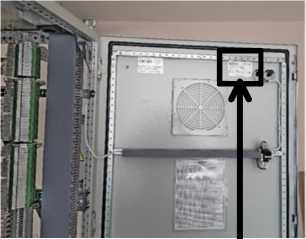

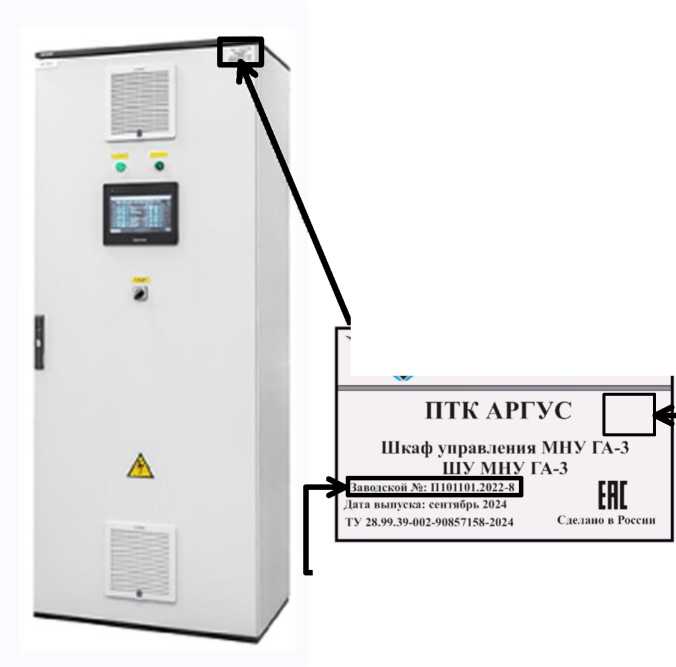

Наименование

Обозначение

Количеств о, шт./экз.

Комплексы      программно-технические

измерительные, контроля и управления АРГУС¹⁾

-

1

Руководство по эксплуатации

28.99.39-002-90857158-2024.РЭ

1

Формуляр

Пххххх.хххх-х .ФО²⁾

1

Инструкция    по    монтажу,    пуску,

регулированию и обкатке изделия

Пхххххх.хххх.ххх.ххх.ИМ ²⁾

1

Комплект конструкторской документации

Пхххххх.хххх.ххх.ххх²⁾

1

• ¹⁾ Комплект оборудования, входящий в состав комплекса, определяется в соответствии с конструкторской документацией ПТК АРГУС.

• ²⁾ Символы «х» в обозначениях документов могут принимать значения от 0 до 9. Обозначения документов обусловлены принятым обозначением конструкторской документации для отдельного объекта.

Измеряемая величина

Исполнения ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сила постоянного тока

УТ/Х2/0,05/Х4/Х5

от 0 до 20 мА; от 4 до 20 мА

у: ±0,05 %

УТ/Х2/0,085/Х4/Х5

у: ±0,085 %

УТ/Х2/0Д5/Х4/Х5

у: ±0,15 %

УТ/Х2/0,2/Х4/Х5

у: ±0,2 %

Примечание - Принято следующее обозначение: у - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Измеряемая величина

Исполнение ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сила постоянного тока (с преобразованием в пропорциональное значение физической величины)

УТП(БГР)/Х2/0,1/Х4/Х5

от 0 до 20 мА; от 4 до 20 мА

у: ±0,1 %

УТП(БГР)/Х2/0,14/Х4/Х5

у: ±0,14 %

УТП(СГР)/Х2/0,14/Х4/Х

5

у: ±0,14 %

УТП(СГР)/Х2/0,2/Х4/Х5

у: ±0,2 %

Примечание - Принято следующее обозначение: у - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Измеряемая величина

Исполнение ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Напряжение постоянного тока

УН/Х2/0,05/Х4/Х5

от -5 до +5 В; от 0 до +5 В; от -10 до +10

В;

от 0 до +10 В

у: ±0,05 %

УН/Х2/0,085/Х4/Х5

у: ±0,085 %

УН/Х2/0Д5/Х4/Х5

у: ±0,15 %

УН/Х2/0Д/Х4/Х5

у: ±0,2 %

Примечание -' приведенной к диапазону

Принято следующее обозначение: у - пределы допускаемой измерений погрешности, %.

Измеряемая величина

Исполнение ИК

Диапазоны измерений

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Напряжение постоянного тока (с преобразованием в пропорциональное значение физической величины)

УНП(БГР)/Х2/0,1/Х4/Х5

от -5 до +5 В; от 0 до +5 В; от -10 до +10

В;

от 0 до +10 В

у: ±0,1 %

УНП(БГР)/Х2/0,14/Х4/Х

5

у: ±0,14 %

УНП(СГР)/Х2/0,14/Х4/Х

5

у: ±0,14 %

УНП(СГР)/Х2/0,2/Х4/Х5

у: ±0,2 %

Примечание - Принято следующее обозначение: у - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Измеряемая величина

Исполнение ИК

Диапазоны измерений¹⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Частота (импульсный сигнал)

Ч(И)/Х2/0,01/Х4/Х5

от 1 до 10000 Гц

6: ±0,01 %

Указан максимальный диапазон измерений ИК. Конкретный диапазон измерений зависит от настроек для ИК и указывается в формуляре ПТК АРГУС.

Примечание - Принято следующее обозначение:  6 - пределы допускаемой

относительной погрешности, %.

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Диапазоны показаний³⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации⁴)

Осевое смещение

(сдвиг)

ОС/Х2/3,2/Х4/Х5

от 0,1 до

20 мм

от -5 до +5 мм

Y: ±3,2 %

ОС/Х2/5,0/Х4/Х5

у: ±5,0 %

^1} Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений (показаний) осевого смещения (сдвига).

• ²⁾ Указан максимальный диапазон измерений. Конкретный диапазон измерений для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона измерений используемого ПИП и настроек для ИК). Максимальная разность между верхним и нижним пределами диапазона измерений должна быть не менее 2 мм и не более 10 мм.

• ³⁾ Указан максимальный диапазон показаний. Конкретный диапазон показаний для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона измерений используемого ПИП и настроек для ИК). Разность между верхним и нижним пределами диапазона показаний должна быть не менее 2 мм.

• ⁴⁾ Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормируются с учетом пределов допускаемой погрешности ПИП в рабочих условиях эксплуатации, требования к которым указаны в таблице 15.

Примечание - Принято следующее обозначение:

Y - пределы допускаемой приведенной к диапазону измерений погрешности, %.

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации³)

Размах виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц⁴⁾

В(Р)/Х2/15/Х4/Х5

от 150 до

2000 мкм

6: ±15,0 % или Д: ±30 мкм⁵⁾

СКЗ виброперемещения в диапазоне рабочих частот от 0,8 до 200 Гц⁴⁾

В(СКЗ)/Х2/15/Х4/Х5

от 177 до 707 мкм

6: ±15,0 %

Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений размаха виброперемещения или СКЗ виброперемещения.

• ²⁾ Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона измерений используемого ПИП и настроек для ИК).

• ³⁾ Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормируются с учетом пределов допускаемой погрешности ПИП в рабочих условиях эксплуатации, требования к которым указаны в таблице 15.

• ⁴⁾ Указан максимальный диапазон рабочих частот ИК. Конкретный диапазон рабочих частот для ИК указывается в формуляре ПТК АРГУС (зависит от диапазона рабочих частот используемого ПИП).

• ⁵⁾ За пределы допускаемой погрешности ИК в рабочих условиях эксплуатации берут большее из этих значений.

Примечание - Приняты следующие обозначения и сокращения:

6 - пределы допускаемой относительной погрешности, %; Д - пределы допускаемой абсолютной погрешности, мкм; СКЗ - среднее квадратическое значение.

Измеряемая величина (тип ТС)

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации³⁾

Температура (ТС типа М по ГОСТ 6651-2009)

ТС(М)/Х2/1,0/Х4/Х5

от -50 C до +120 C

Д

±1,0 C

ТС(М)/Х2/1,5/Х4/Х5

от -50 C до +150 C

Д

±1,5 C

Тс(м)/Х2/2,0/Х4/Х₅

от -50 C до +200 C

Д

±2,0 C

ТС(М)/Х2/3,0/Х4/Х5

от -180 C до +200 C

Д

и

О

<О

-н

Температура (ТС типа П или Pt по ГОСТ 6651-2009)

ТС(П)/Х2/1,0/Х4/Х5

от -50 C до +250 C

Д

±1,0 C

ТС(П)/Х2/1,5/Х4/Х5

от -100 C до +450 C

Д

±1,5 C

ТС(П)/Х2/2,0/Х4/Х5

от -100 C до +450 C

Д

±2,0 C

Тс(п)/Х2/3,0/Х4/Х5

от -196 C до +450 C

Д

и

О

<О

-н

ТС(П)/Х2/5,0/Х4/Х5

от -196 C до +660 C

Д

±5,0 C

• ¹⁾ Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений температуры.

• ²⁾ Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений ИК указывается в формуляре ПТК АРГУС (зависит от используемого ТС и настроек для ИК).

• ³⁾ Пределы допускаемой погрешности ИК в рабочих условиях эксплуатации нормируются с учетом пределов допускаемой погрешности ТС, требования к которым указаны в таблице 16.

Примечание - Приняты следующие обозначения и сокращения:

Д - пределы допускаемой абсолютной погрешности, °C;

ТС - термопреобразователь сопротивления.

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сопротивление постоянного тока (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТС по ГОСТ 6651-2009, градуировочной таблице 21 или 23)

ТСПп(50М-428)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа

50М (а=0,00428 °C^-1) в диапазоне от -180 C до +200 C

Д: ±0,7 C

ТСПп(50М-428)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 C

ТСПп(100М-428)(БГР)/ Х2/0,7/Х4/Х5

сигналы ТС типа 100М (а=0,00428 °C^-1)

в диапазоне от -180 C до +200 C

Д: ±0,7 C

ТСПп(100М-428)(СГР)/ Х2/1,5/Х4/Х5

Д: ±1,5 C

ТСПп(50М-426)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа

50М (а=0,00426 °C^-1) в диапазоне от -50 C до +200 C

Д: ±0,7 C

ТСПп(50М-426)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 C

ТСПп(100М-426)(БГР)/ Х2/0,7/Х4/Х5

сигналы ТС типа 100М (а=0,00426 °C^-1)

в диапазоне от -50 C до +200 C

Д: ±0,7 C

ТСПп(100М-426)(СГР)/ Х2/1,5/Х4/Х5

Д: ±1,5 C

Продолжение таблицы 11

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Сопротивление постоянного тока (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТС по ГОСТ 6651-2009, градуировочной таблице 21 или 23)

ТСПп(50П)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа

50П (а=0,00391 °C^-1) в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп(50П)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(100П)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа 100П (а=0,00391 °C^-1)

в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп(100П)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп^50)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа

Pt50 (а=0,00385 °C^-1) в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп^50ХСГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(Ри00ХБГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа Pt100 (а=0,00385 °C^-

¹)

в диапазоне от -200 °C до +850 °C

Д: ±0,7 °C

ТСПп(Ри00ХСГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(50Н)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа

50Н (а=0,00617 °C^-1) в диапазоне от -60 °C до +180 °C

Д: ±0,7 °C

ТСПп(50Н)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(100Н)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа 100Н (а=0,00617 °C^-1)

в диапазоне от -60 °C до +180 °C

Д: ±0,7 °C

ТСПп(100Н)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(46П)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа 46П³⁾ (а=0,00391 °C^-1)

в диапазоне от -200 °C до +650 °C

Д: ±0,7 °C

ТСПп(46П)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

ТСПп(53М)(БГР)/

Х2/0,7/Х4/Х5

сигналы ТС типа 53М⁴⁾ (а=0,00426 °C^-1)

в диапазоне

от -50 °C до +180 °C

Д: ±0,7 °C

ТСПп(53М)(СГР)/

Х2/1,5/Х4/Х5

Д: ±1,5 °C

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации

• ¹⁾ Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений сопротивления (выраженным в °C в соответствии с градуировочными характеристиками по ГОСТ 6651-2009, градуировочной таблице 21 или 23).

• ²⁾ Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений ИК указывается в формуляре ПТК АРГУС.

• ³⁾ НСХ для платиновых ТС градуировки 21 (R0=46 Ом) в диапазоне от минус 200 C до плюс 650 C.

• ⁴⁾ НСХ для медных ТС градуировки 23 (R0=53 Ом) в диапазоне от минус 50 C до плюс 180 C.

Примечание - Приняты следующие обозначения и сокращения:

а - температурный коэффициент ТС, °C^-1;

Д - пределы допускаемой абсолютной погрешности, C;

R0 - номинальное сопротивление ТС, Ом, при температуре 0 C; НСХ - номинальная статическая характеристика;

ТС - термопреобразователь сопротивления.

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации³⁾

Т ермоэлектродвижущая сила (с преобразованием в значение температурного эквивалента с учетом типа НСХ ТП по ГОСТ Р 8.585-2001)

ТППп^)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа R в диапазоне от -

50 C до +1760 C

Д: ±3,0 C

ТППп^)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп^)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа S в диапазоне от -50 C до +1760 C

Д: ±3,0 C

ТППл(8)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп(В)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа B в диапазоне от +500 C до +1820 C

Д: ±3,0 C

ТППп(В)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

тППпд)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа J в диапазоне от -210 C до +1200 C

Д: ±3,0 C

тППпд)(сгр)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

ТППп(Т)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа T в диапазоне от -200 C до +400 C

Д: ±3,0 C

ТППп(Т)(СГР)/Х2/

3,5/Х4/Х5

Д: ±3,5 C

Измеряемая величина

Исполнение ИК¹⁾

Диапазоны измерений²⁾

Пределы допускаемой погрешности в рабочих условиях эксплуатации³)

ТППп(Е)(БГР)/Хг/

3,0/Х4/Х5

сигналы ТП типа E в диапазоне от -200 C до +1000 C

Д: ±3,0 C

ТППп(Е)(СГР)/Хг/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп(К)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа K в диапазоне от -

200 C до +1370 C

Д: ±3,0 C

ТППп(К)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп^)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа N в диапазоне от -

200 C до +1300 C

Д: ±3,0 C

ТППп^)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп(А-1)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа A-

1 в диапазоне от

0 C до +2500 C

Д: ±3,0 C

ТППп(А-1)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп(А-2)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа A-

2 в диапазоне от

0 C до +1800 C

Д: ±3,0 C

ТППп(А-2)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

ТППп(А-3)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа A

3 в диапазоне от

0 C до +1800 C

Д: ±3,0 C

ТППп(А-3)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

Термоэлектродвижущая сила (с преобразованием

в значение температурного эквивалента с учетом типа НСХ ТП по ГОСТ Р 8.585-2001)

ТППпф)(БГР)/Х2/

3,0/Х4/Х5

сигналы ТП типа L в диапазоне от -200 C до +800 C

Д: ±3,0 C

ТППпф)(СГР)/Х2/

3,5/Х4/Х₅

Д: ±3,5 C

• ¹⁾ Позиция X2 в условном обозначении исполнения ИК определяется настроенным для ИК диапазоном измерений термоэлектродвижущей силы (выраженным в °C в соответствии с градуировочными характеристиками по ГОСТ Р 8.585-2001).

• ²⁾ Указаны максимальные диапазоны измерений ИК. Конкретный диапазон измерений ИК указывается в формуляре ПТК АРГУС.

• ³⁾ Пределы допускаемых погрешностей ИК в рабочих условиях указаны с учетом абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов ТП.

Примечание - Приняты следующие обозначения и сокращения:

Д - пределы допускаемой абсолютной погрешности, C;

НСХ - номинальная статическая характеристика;

ТП - преобразователь термоэлектрический.

Преобразуемая величина

Исполнение ИК

Диапазоны преобразования

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Выходные сигналы силы постоянного тока

УТ(В)/Х2/0,15 или

УТ(В)/Х2/0,15/Х5

от 0 до 20 мА; от 4 до 20 мА

у: ±0,15 %

Ут(в)/Х2/0,2 или

УТ(В)/Х2/0,2/Х5

у: ±0,2 %

Примечание -П приведенной к диапазону

ринято следующее обозначение: у - пределы допускаемой преобразования погрешности, %.

Преобразуемая величина

Исполнение ИК

Диапазоны преобразования

Пределы допускаемой погрешности в рабочих условиях эксплуатации

Выходные сигналы напряжения постоянного тока

УН(В)/Х2/0,15 или

УН(В)/Х2/0,15/Х5

от -10 до +10 В; от 0 до +10 В

у: ±0,15 %

Ун(в)/Х2/0,2 или

УН(В)/Х2/0,2/Х5

у: ±0,2 %

Примечание -П приведенной к диапазону

ринято следующее обозначение: у - пределы допускаемой преобразования погрешности, %.

Измеряемая величина

Исполнение ИК

Пределы допускаемой погрешности ПИП в рабочих условиях эксплуатации

Осевое смещение (сдвиг)

ОС/Х2/3,2/Х4/Х5

у: ±2,9 %

ОС/Х2/5,0/Х4/Х5

у: ±4,54 %

Размах виброперемещения

В(Р)/Х2/15/Х4/Х5

6: ±13,5 %

СКЗ виброперемещения

В(СКЗ)/Х2/15/Х4/Х5

6: ±13,5 %

Примечание - Приняты следующие обозначения и сокращения:

у - пределы допускаемой приведенной к диапазону измерений погрешности, %; 6 - пределы допускаемой относительной погрешности, %;

СКЗ - среднее квадратическое значение.

Измеряемая величина (тип ТС)

Исполнение ИК

Пределы допускаемой погрешности ТС в рабочих условиях эксплуатации

Температура (ТС типа М по ГОСТ 6651-2009)

ТС(М)/Х2/1,0/Х4/Х5

Д: ±0,55 °C

ТС(М)/Х2/1,5/Х4/Х5

Д: ±1,1 C

ТС(М)/Х2/2,0/Х4/Х5

Д: ±1,6 C

Тс(м)/Х2/3,0/Х4/Х5

Д: ±2,6 C

Температура (ТС типа П или Pt по ГОСТ 6651-2009)

ТС(П)/Х2/1,0/Х4/Х5

Д: ±0,55 C

ТС(П)/Х2/1,5/Х4/Х5

Д: ±1,1 C

Тс(п)/Х2/2,0/Х4/Х5

Д: ±1,6 C

ТС(П)/Х2/3,0/Х4/Х5

Д: ±2,6 C

Тс(п)/Х2/5,0/Х4/Х5

Д: ±4,4 C

Примечание - Приняты следующие обозначения и сокращения: Д - пределы допускаемой абсолютной погрешности, %.

Наименование характеристики

Значение

Параметры электрического питания:

от 187 до 264

- напряжение переменного тока, В

- напряжение постоянного тока, В

от 150 до 240

- частота переменного тока, Гц

от 47 до 55

Потребляемая мощность отдельного шкафа управления, ВА, не более

1150

Габаритные размеры шкафов управления, мм, не более:

- ширина

1210

- высота

2200

- глубина

850

Степень защиты шкафов управления от воздействия внешней среды по ГОСТ 14254-2015 (IEC 60529:2013)

IP43

Условия эксплуатации:

• - температура окружающей среды в местах установки ПИП и ТС, °С

• - температура окружающей среды в месте установки шкафов

от -40 до +80

управления, °С

от +1 до +45

• - относительная влажность в местах установки ПИП и ТС, %, не более

• - относительная   влажность   в   месте   установки   шкафов

95

управления, %, не более

80

- атмосферное давление, кПа

от 84,0 до

106,7

Примечание - НИИ и ТС, эксплуатация которых в указанных диапазонах температуры

окружающей среды и относительной влажности не допускается, эксплуатируются в диапазонах температуры и относительной влажности окружающей среды, зафиксированных в описаниях

типа данных НИН и ТС.

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

88000

Средний срок службы, лет, не менее

10
