Номер по Госреестру СИ: 96702-25
96702-25 Счетчики газа бытовые
(СГ-1)
Назначение средства измерений:
Счетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводе низкого давления, с приведением к стандартным условиям по ГОСТ 2939-63 по температуре.
Внешний вид.
Счетчики газа бытовые
Рисунок № 1
Внешний вид.
Счетчики газа бытовые
Рисунок № 2
Общие сведения
Дата публикации - 24.10.2025
Срок свидетельства - 21.10.2030
Номер записи - 6983ad1a-d90e-da26-8cea-79dd218df2a6
ID в реестре СИ - 1427138
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Вариант 15,
Производитель
Изготовитель - Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова»
Страна - РОССИЯ
Населенный пункт - 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 2899
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2712
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2264 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики газа бытовые (СГ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96702-25 21.10.2030 |
Счетчики газа бытовые, СГ-1 Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова» (РОССИЯ 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195) |
ОТ МП |
6 лет |
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счетчики газа бытовые (СГ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМ" (RA.RU.310581) | 2899 | 2899 | 0 | 0 | 2899 | 2899 | 0 |
Стоимость поверки Счетчики газа бытовые (СГ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение счетчиков (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти блока электронного микропроцессорного и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Метрологически значимой частью ПО счетчиков является модуль: «11501.txt».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
11501.txt |
|
Номер версии (идентификационный номер) ПО |
1.0.3 |
|
Цифровой идентификатор ПО |
E769610D |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на этикетку счетчиков, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 ЯШИУ.407369.001-15.01 РЭ «Счетчик газа бытовой СГ-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ЯШИУ.407369.001 ТУ «Счетчик газа бытовой СГ-1. Технические условия».
ПравообладательАкционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова»
(АО «НПО «Радиозавод им. А.С. Попова»)
Юридический адрес: 127287, г. Москва, внутренний территориальный городской муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4
ИНН 5508000095
Изготовитель
Акционерное общество «Научно-производственное объединение «Радиозавод имениА.С. Попова»
(АО «НПО «Радиозавод им. А.С. Попова»)
Юридический адрес: 127287, г. Москва, внутренний территориальный городской муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4
Адрес места осуществления деятельности: 644009, Омская обл., г. Омск, ул. 10 лет Октября, д. 195
ИНН 5508000095
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»(ФБУ «Омский ЦСМ»)
Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А
Правообладатель
Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова»(АО «НПО «Радиозавод им. А.С. Попова»)
Юридический адрес: 127287, г. Москва, внутренний территориальный городской муниципальный округ Савеловский, ул. Хуторская 2-я, д. 29, стр. 4
ИНН 5508000095
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.
Счетчики состоят из: датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя), блока электронного микропроцессорного с элементом питания, пластмассового кожуха.
Счетчики выпускаются в следующей модификации:
-
- вариант 15 серии 01 - для монтажа на вертикальный или горизонтальный участок газопровода;
-
- вариант 15 серия 02 - для монтажа к газовому крану.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку счетчиков, расположенную на корпусе.
Общий вид счетчиков с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Места пломбировки и нанесения знака поверки представлены на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид счетчиков газа бытовых СГ-1 вариант 15 серии 01, 02 с указанием мест нанесения заводского номера и знака утверждения типа

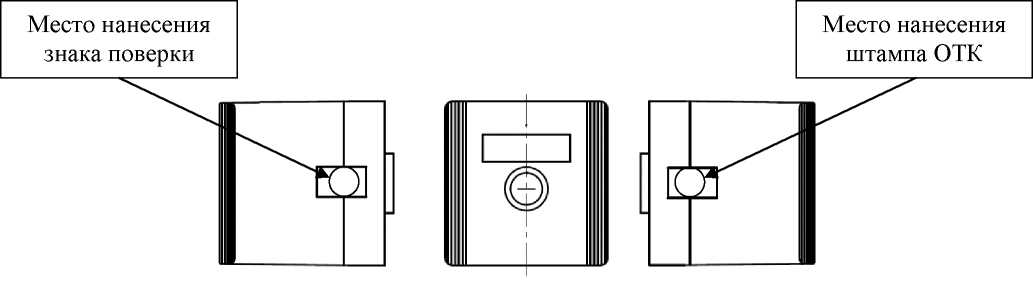

Рисунок 2 - Схема пломбирования с указанием мест нанесения знака поверки на счетчики газа бытовые СГ-1 вариант 15 серии 01, 02
Таблица 4 -
|
Наименование |
Обозначение |
Количество | |
|
вариант 15 | |||
|
серия 01 |
серия 02 | ||
|
Счетчик газа СГ -1 |
ЯШИУ.407279.022 |
1 шт. |
— |
|
ЯШИУ.407279.022-01 |
— |
1 шт. | |
|
Комплект монтажных частей |
ЯШИУ.305651.006 |
1 шт. |
1 шт. |
|
Тройник |
ЯШИУ.752249.002 |
1 шт. |
— |
|
Тройник |
ЯШИУ.302635.005 |
— |
1 шт. |
|
Крышка |
ЯШИУ.713323.002 |
2 шт. |
1 шт. |
|
Крышка |
ЯШИУ.745513.006 |
1 шт. |
1 шт. |
|
Прокладка |
ЯШИУ.754154.007 |
1 шт. |
1 шт. |
|
Прокладка |
ЯШИУ.754152.004 |
1 шт. |
1 шт. |
|
Коробка |
ЯШИУ.735391.004-04 |
1 шт. |
_____1 |
|
ЯШИУ. 305646.042-04 |
— |
1 шт. | |
|
Болт M6-6gx16.58.019 (S10) ГОСТ 7798-70 |
— |
2 шт. |
2 шт. |
|
Болт |
ЯШИУ.758121.007 |
2 шт. |
2 шт. |
|
Гайка |
ЯШИУ.758431.002 |
4 шт. |
4 шт. |
|
Шайба 6Т 65Г 019 ГОСТ 6402-70 |
— |
4 шт. |
4 шт. |
|
Паспорт |
ЯШИУ.407369.001- 15.01 ПС |
1 экз. |
1 экз. |
|
Руководство по эксплуатации |
ЯШИУ.407369.001- 15.01 РЭ |
1 экз.2 |
1 экз.2 |
|
Методика поверки |
— |
1 экз.2 |
1 экз.2 |
-
1 - Для счетчиков предусмотрена только групповая упаковка.
-
2 - Поставляется по отдельному договору только эксплуатирующим организациям.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный расход газа Qmax, м3/ч |
1,60 |
|
Минимальный расход газа Qmin, м3/ч |
0,03 |
|
Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов: - от Qmin до 0,2Qmax включ. |
± 3,0 |
|
- св. 0,2^Qmax до Qmax |
± 2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2022, газовая фаза сжиженных углеводородных газов |
|
Порог чувствительности, м3/ч, не более |
0,016 |
|
Цена деления отсчетного устройства |
0,001 |
|
Емкость отсчетного устройства, м3 |
99999,999 |
|
Диаметр условного прохода Ду, мм |
15 |
|
Наибольшее избыточное давление, кПа |
5 |
|
Допускаемая потеря давления при Qmax, кПа, не более |
2,45 |
|
Напряжение питания (от встроенного элемента питания), В |
3,6 |
|
Габаритные размеры, мм, не более:
|
70 66 66 |
|
Масса, кг, не более |
0,63 |
|
Условия эксплуатации:
|
от -10 до +40 80 от 84,0 до 106,7 |
|
Примечание: габаритные размеры и масса счетчика указаны без тройника. | |
Таблицы 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч, не менее |
106000 |
