Номер по Госреестру СИ: 96710-25
96710-25 Клещи-измерители сопротивления заземления
(ПрофКиП КТЗ)
Назначение средства измерений:
Клещи-измерители сопротивления заземления ПрофКиП КТЗ (далее по тексту - клещи) предназначены для измерений электрического сопротивления постоянного тока и силы переменного тока.
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 1
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 2
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 3
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 4
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 5
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 6
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 7
Внешний вид.
Клещи-измерители сопротивления заземления
Рисунок № 8
Общие сведения
Дата публикации - 24.10.2025
Срок свидетельства - 21.10.2030
Номер записи - 4d82678e-b25d-2d63-9974-c944fb0d5522
ID в реестре СИ - 1427130
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «ПрофКиП»
Страна - РОССИЯ
Населенный пункт - 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2264 от 2025.10.21 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Клещи-измерители сопротивления заземления (ПрофКиП КТЗ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ПрофКиП»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95729-25 20.06.2030 |
Миллиомметры переносные, Проф-КиП Ф Общество с ограниченной ответственностью «ПрофКиП» (РОССИЯ 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2) |
ОТ МП |
1 год |
|
96710-25 21.10.2030 |
Клещи-измерители сопротивления заземления, ПрофКиП КТЗ Общество с ограниченной ответственностью «ПрофКиП» (РОССИЯ 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2) |
ОТ МП |
1 год |
|
97355-25 29.12.2030 |
Калибраторы-мультиметры, ПрофКиП КМ Общество с ограниченной ответственностью «ПрофКиП» (РОССИЯ 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Клещи-измерители сопротивления заземления (ПрофКиП КТЗ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Клещи-измерители сопротивления заземления (ПрофКиП КТЗ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Profkip Power |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
CRC32 |
Лист № 5 Всего листов 9
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 17.03.2022 №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А диапазоне частот от 1-10"1 до 1406 Гц»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ ПРШН26.51.43.119-68134858-2025 «Клещи-измерители сопротивления заземления ПрофКиП КТЗ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП»
(ООО «ПрофКиП»)
ИНН 5029212906 Юридический адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Изготовитель
Общество с ограниченной ответственностью «ПрофКиП»
(ООО «ПрофКиП»)
ИНН 5029212906
Адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2
Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПрофКиП»
(ООО «ПрофКиП»)
ИНН 5029212906 Юридический адрес: 141006, Московская область, г. Мытищи, ул. Белобородова, д. 2 Телефон (факс): +7 (495) 921-16-18
Web-сайт: www.profkip.ru
E-mail: info@profkip.ru
Клещи предназначены для использования в цеховых, лабораторных и полевых условиях, при наладке и ремонте электротехнического оборудования, узлов автоматики, намоточных узлов и контактов электрооборудования, а также при тестировании и ремонте промышленных электросетей.
Клещи выполнены в пластиковых корпусах, оснащены встроенным многофункциональным дисплеем и автономными источниками питания.
Принцип действия клещей основан на измерении напряжения в цепи и его последующем перерасчете при приложении испытательного тока.
Управление режимами работы и отображение информации на дисплее осуществляются с помощью встроенного микроконтроллера.
К данному типу средства измерений относятся следующие модификации: ПрофКиП КТЗ-1620, ПрофКиП КТЗ-1621, ПрофКиП КТЗ-1622, ПрофКиП КТЗ-1630, ПрофКиП КТЗ-1630/2, ПрофКиП КТЗ-2301, ПрофКиП КТЗ-4001.
Клещи различаются между собой:
-
- диапазонами измерений и пределами допускаемых погрешностей измерений;
-
- размерами дисплея, его цифрового индикатора;
-
- габаритными размерами и массой корпуса.
Для предотвращения несанкционированного доступа к внутренним частям клещей осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса клещей.
Установленная на корпус наклейка не препятствует считыванию показаний с дисплея клещей, а также закрывает органы управления и входные гнёзда.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель корпуса клещей.
Общий вид клещей представлен на рисунках 1-7. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунках 8 и 9 соответственно.

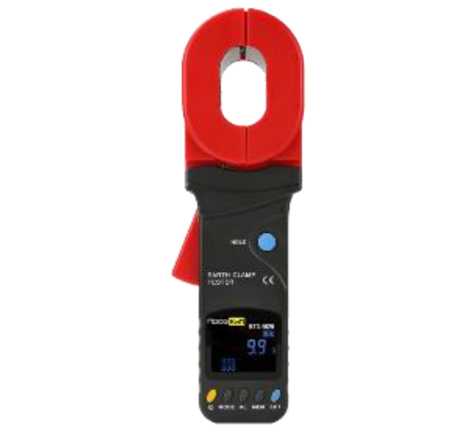

Рисунок 1 - Общий вид клещей
модификации ПрофКиП КТЗ-1620

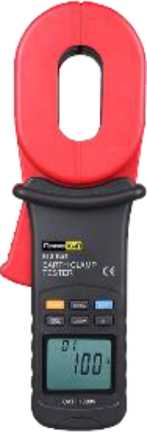

Рисунок 2 - Общий вид клещей
модификации ПрофКиП КТЗ-1621

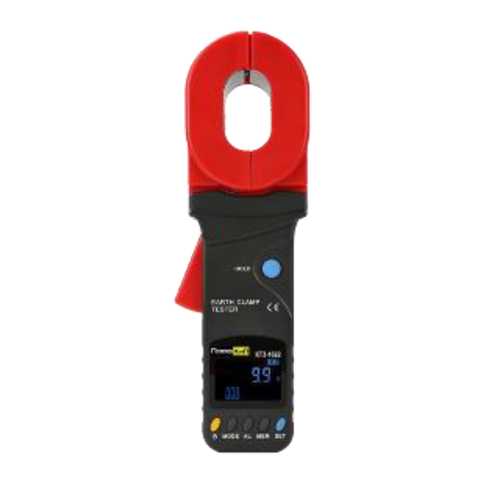

Рисунок 3 - Общий вид клещей
модификации ПрофКиП КТЗ-1622

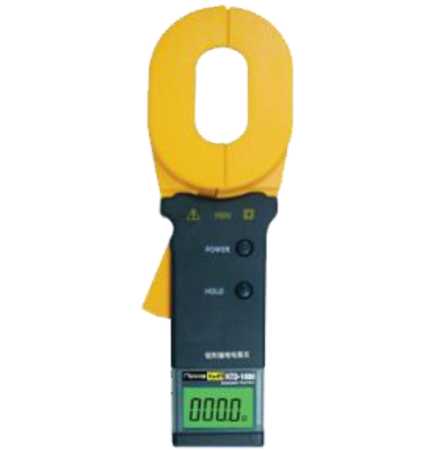

Рисунок 4 - Общий вид клещей
модификации ПрофКиП КТЗ-1630

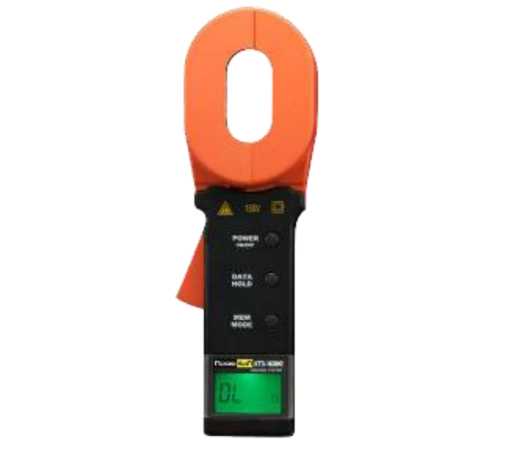

Рисунок 5 - Общий вид клещей модификации
ПрофКиП КТЗ-1630/2

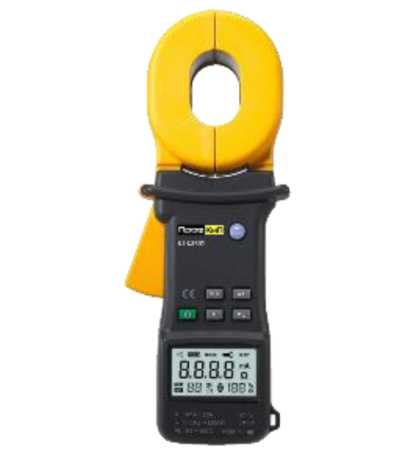

Рисунок 6 - Общий вид клещей модификации ПрофКиП КТЗ-2301

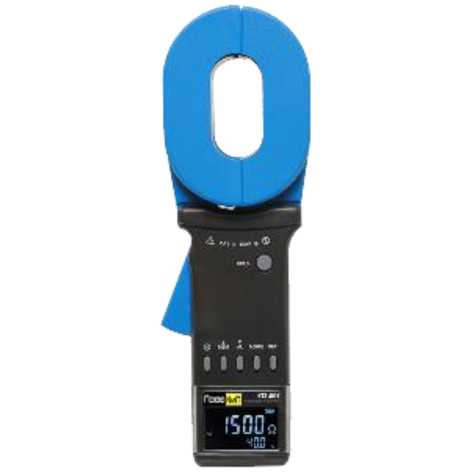

Рисунок 7 - Общий вид клещей модификации ПрофКиП КТЗ-4001

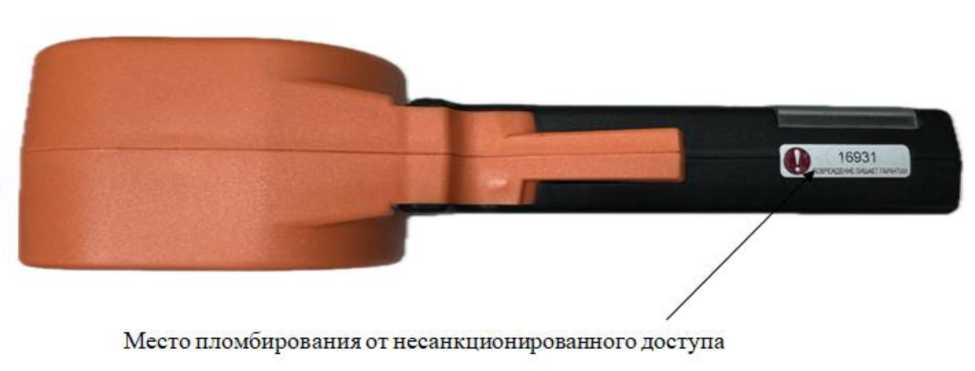

Рисунок 8 - Место нанесения заводского номера
Место пломоирования от несанкционированного доступа
Рисунок 9 - Место пломбирования от несанкционированного доступа
Таблица 2 - Метрологические характеристики в режиме измерений сопротивления постоянного тока
|
Модификация |
Диапазон измерений, Ом |
Разрешение, Ом |
Пределы допускаемой абсолютной погрешности измерений, Ом |
|
1 |
2 |
3 |
4 |
|
ПрофКиП КТЗ-1620 |
от 0,010 до 0,099 |
0,001 |
±(0,01- ^изм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,1' Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,015^ Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,02- Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,05- Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1- Rизм + 10) | |
|
ПрофКиП КТЗ-1621 |
от 0,010 до 0,099 |
0,001 |
±(0,01- Rизм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,015- Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,02- Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,03^ Rизм + 1) | |
|
от 200 до 395 |
2 |
±(0,06^ Rизм + 2) | |
|
от 400 до 590 |
(0,1- Rизм + 10) | ||
|
от 600 до 1000 |
5 |
±(0,2- Rизм + 20) | |
|
ПрофКиП КТЗ-1622 |
от 0,010 до 0,099 |
0,001 |
±(0,01- Rизм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,1' Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,015^ Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,02- Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,05- Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1- Rизм + 10) | |
|
от 600 до 800 |
20 |
±(0,2- Rизм + 20) | |
|
от 800 до 1200 |
30 |
±(0,25- Rизм + 30) | |
|
ПрофКиП КТЗ-1630, ПрофКиП КТЗ-1630/2 |
от 0,010 до 0,099 |
0,001 |
±(0,01- Rизм + 0,01) |
|
от 0,1 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,015- Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,02- Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,03^ Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,06^ Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1- Rизм + 10) | |
|
от 600 до 1000 |
20 |
±(0,2- Rизм + 20) | |
|
ПрофКиП КТЗ-2301 |
от 0,010 до 0,999 |
0,001 |
±(0,015- Rизм + 0,01) |
|
от 1,00 до 9,99 |
0,01 |
±(0,015- Rизм+ 0,1) | |
|
от 10,0 до 100,0 |
0,1 |
±(0,02 • Rизм+ 0,3) | |
|
от 100 до 200 |
1 |
±(0,03 • Rизм+ 1) | |
|
от 200 до 400 |
5 |
±(0,06^ Rизм + 5) | |
|
от 400 до 600 |
10 |
±(0,1- Rизм+ 10) | |
|
от 600 до 1200 |
20 |
±0,2- Rизм |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ПрофКиП КТЗ-4001 |
от 0,010 до 0,099 |
0,001 |
±(0,01- Rизм + 0,01) |
|
от 0,10 до 0,99 |
0,01 | ||
|
от 1,0 до 49,9 |
0,1 |
±(0,1' Rизм + 0,1) | |
|
от 50,0 до 99,5 |
0,5 |
±(0,015^ Rизм + 0,5) | |
|
от 100 до 199 |
1 |
±(0,02- Rизм + 1) | |
|
от 200 до 395 |
5 |
±(0,05 • Rизм + 5) | |
|
от 400 до 590 |
10 |
±(0,1- Rизм + 10) | |
|
от 600 до 880 |
20 |
±(0,2- Rизм + 20) | |
|
от 900 до 1500 |
30 |
±(0,25- Rизм + 30) |
'R
изм — измеренное значение сопротивления, Ом
Таблица 3 - Метрологические характеристики в режиме измерений силы переменного тока (частота 50 Гц)_____________________________________________________________________________
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
ПрофКиП КТЗ-1621 |
от 0 до 299 мА |
1 мА |
±(0,025 • 1пизм + 1 мА) |
|
от 0,30 до 2,99 А |
10 мА |
±(0,025- 1изм + 5 мА) | |
|
от 3 до 30 А |
20 мА |
±(0,025- 1изм + 10 мА) | |
|
ПрофКиП КТЗ-1622 |
от 0 до 9,95 мА |
0,01 мА |
±(0,025 • 1изм + 1 мА) |
|
от 10,0 до 99,0 мА |
0,1 мА |
±(0,025- 1изм + 5 мА) | |
|
от 100 до 299 мА |
1 мА |
±(0,025- 1изм + 10 мА) | |
|
от 0,30 до 2,99 А |
0,01 А |
±(0,025 • 1изм + 0,1 А) | |
|
от 3,0 до 9,9 А |
0,1 А |
±(0,025- 1изм + 0,1 А) | |
|
от 10,0 до 20,0 А |
±(0,025- 1изм + 0,5 А) | ||
|
ПрофКиП КТЗ-1630 |
от 10,0 до 99,0 мА |
0,1 мА |
±(0,025- 1изм + 5 мА) |
|
от 100 до 299 мА |
1 мА |
±(0,025- 1изм + 10 мА) | |
|
от 0,30 до 2,99 А |
0,01 А |
±(0,025 • 1изм + 0,02 А) | |
|
от 3 до 9,99 А |
0,1 А |
±(0,025- 1изм + 0,03 А) | |
|
от 10 до 20 А |
±(0,025- 1изм + 0,05 А) | ||
|
ПрофКиП КТЗ-2301 |
от 0 до 99,9 мА |
0,1 мА |
±(0,025- 1изм + 1 мА) |
|
от 100,0 до 299,9 мА |
0,3 мА |
±(0,025- 1изм + 2 мА) | |
|
от 0,300 до 0,999 А |
0,001 А |
±(0,025 • 1изм + 0,003 А) | |
|
от 1,000 до 2,999 А |
0,003 А |
±(0,025- 1изм + 0,01 А) | |
|
от 3,00 до 9,99 А |
0,01 А |
±(0,025- 1изм + 0,03 А) | |
|
от 10,00 до 19,99 А |
0,03 А |
±(0,025- 1изм + 0,05 А) | |
|
ПрофКиП КТЗ-4001 |
от 0 до 9,00 мА |
0,05 мА |
±(0,025- 1изм + 2 мА) |
|
от 10,0 до 99,0 мА |
0,1 мА |
±(0,025- 1изм + 10 мА) | |
|
от 100 до 300 мА |
1 мА |
±(0,025 • 1изм + 20 мА) | |
|
от 0,30 до 2,99 А |
0,01 А |
±(0,025- 1изм + 0,1 А) | |
|
от 3,0 до 9,9 А |
0,1 А |
±(0,025- 1изм + 0,5 А) | |
|
от 10,0 до 40,0 А |
±(0,025- 1изм + 1 А) |
1) 1изм - измеренное значение силы переменного тока, мА, А
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм - ПрофКиП КТЗ-1620 |
285х85х58 |
|
- ПрофКиП КТЗ-1621 |
304х104х68 |
|
- ПрофКиП КТЗ-1622 |
285х85х58 |
|
- ПрофКиП КТЗ-1630 |
300х90х66 |
|
- ПрофКиП КТЗ-1630/2 |
300х90х66 |
|
- ПрофКиП КТЗ-2301 |
276х104х54 |
|
- ПрофкиП КТЗ-4001 |
295х98х66 |
|
Масса, кг, не более - ПрофКиП КТЗ-1620 |
1,18 |
|
- ПрофКиП КТЗ-1621 |
1,52 |
|
- ПрофКиП КТЗ-1622 |
1,18 |
|
- ПрофКиП КТЗ-1630 |
1,32 |
|
- ПрофКиП КТЗ-1630/2 |
1,32 |
|
- ПрофКиП КТЗ-2301 |
1,10 |
|
- ПрофкиП КТЗ-4001 |
1,20 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
