Принцип действия магнитометров основан на связи индукции магнитного поля, окружающего источник поля, и его магнитного момента.

В магнитометрах для определения составляющих дипольного момента изделий используется магнитометрический метод, который заключается в измерении составляющих индукции магнитного поля в ряде точек пространства вокруг изделия и обработке в аналогоцифровом вычислительном устройстве сигналов, пропорциональных измеренным значениям индукции, по определенным алгоритмам.

Магнитометры реализованы таким образом, что позволяют определять составляющие моментов в соответствии с выражением:

_{10 R} ³

^{bx 3 ⁺ BX 4 ^_ BX 5 ~ BX 6 ⁾ 6

_{10 R} ³

6

_{10 R} ³

Mz =      ^{bz1 + BZ 2 ~ BZ 3 ^_ BZ 4 ⁾

6

где R - радиус сферы, на которой расположены точки измерения.

Рабочая область измерений составляющих дипольного магнитного момента представляет собой объемную фигуру эллипсоид, вытянутый вдоль оси X для составляющих MY и MZ, а для составляющей MX вытянутый вдоль оси Y. Эллипсоид по вытянутой оси имеет размер ± 0,2^R и по двум остальным оставшимся осям - ± 0,bR, относительно геометрического центра схемы измерения дипольного магнитного момента.

В состав магнитометра входят: шесть первичных измерительных преобразователей НВ1121.1А, блок электроники НВ0703.7А, катушка калибровочная большая НВ0824.2, сетевой кабель питания EURO IEC C13-pin, пять кабелей соединительных РС4-РС4-20, кабель соединительный РС4-РС4-25, кабель соединительный USBA A-B, комплект вспомогательного оборудования, состоящего из вольтметра (в режиме амперметра) универсального цифрового GDM-78255, двух источников питания постоянного тока АКИП-1143-300-10 и вспомогательная катушка калибровочная малая НВ0824.1. Вспомогательное оборудование должно быть поверено в соответствии со своими методиками поверки.

Конструкция магнитометра обеспечивает возможность его оперативного перемещения и быстрого развертывания в помещениях, удовлетворяющим следующим требованиям:

• - размер площадки для установки магнитометра ВхШхД: не менее 16м х 16м х 16м;

• - минимальное расстояние от стен и другого оборудования 10 м;

• -  наличие прочного немагнитного основания для установки магнитометра и исследуемого объекта;

• - уровень квазипостоянных и низкочастотных электромагнитных помех не превышает 0,1 мкТл за 10 минут;

• - градиент магнитной индукции помещения не превышает 2,4 мкТл/м.

Общий вид магнитометра приведен на рисунке 1.

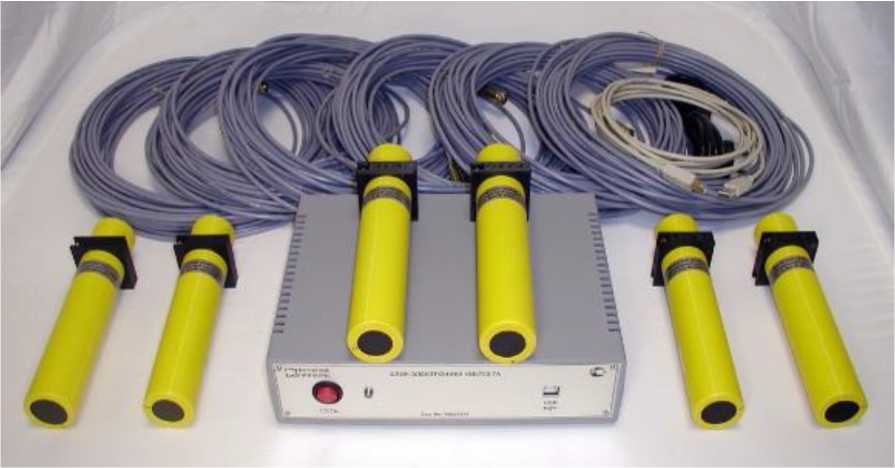

Рисунок 1 - Общий вид магнитометра постоянного магнитного момента НВ0703.7А

Корпус первичного преобразователя выполнен из стеклопластиковой трубки, обтянутой термоусаживаемой пленкой. Все шесть первичных преобразователей с помощью соединительных кабелей длиной 20 - 25 м подключаются к блоку электроники.

Корпус блока электроники выполнен из АБС пластика. На лицевой стороне корпуса расположен выключатель питания, индикатор питания и разъем для подключения кабеля связи с компьютером (USB). На противоположной стороне корпуса расположены разъемы кабелей линии связи и разъем питания 230 В и 50 Гц.

Общий вид первичного измерительного преобразователя НВ1121.1А и блока электроники НВ0703.7А приведены на рисунках 2 и 3.

Место нанесения заводского номера и знака утверждения типа

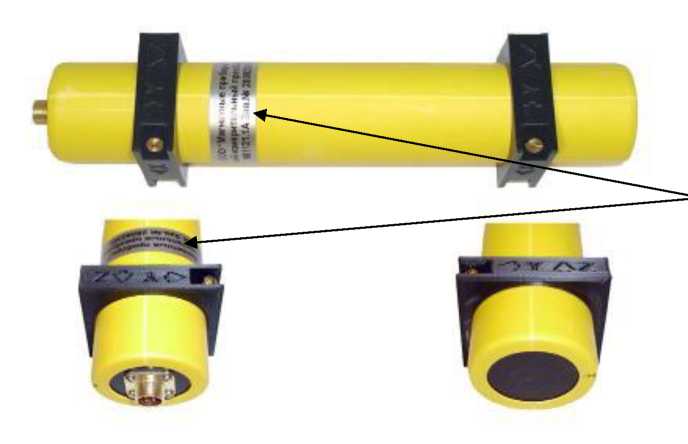

Рисунок 2 - Общий вид первичного измерительного преобразователя НВ1121.1А

с указанием мест нанесения знака утверждения типа и заводского номера

Место нанесения заводского номера и знака утверждения типа

пин

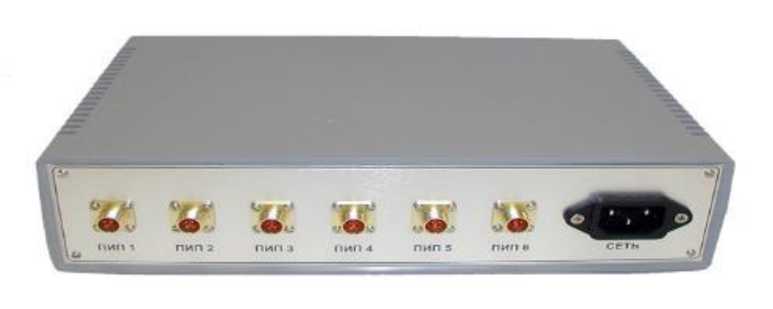

Рисунок 3 - Общий вид блока электроники НВ0703.7А с указанием мест нанесения знака утверждения типа и заводского номера

Конструкция катушек калибровочных включает в себя несущий каркас из термопластика, обмотку из медного намоточного провода и соединительные клеммы, предназначенные для подключения катушки к источнику тока.

Общий вид, катушек калибровочных (НВ0824.1 - малая и НВ0824.2 - большая) приведен на рисунках 4 и 5.

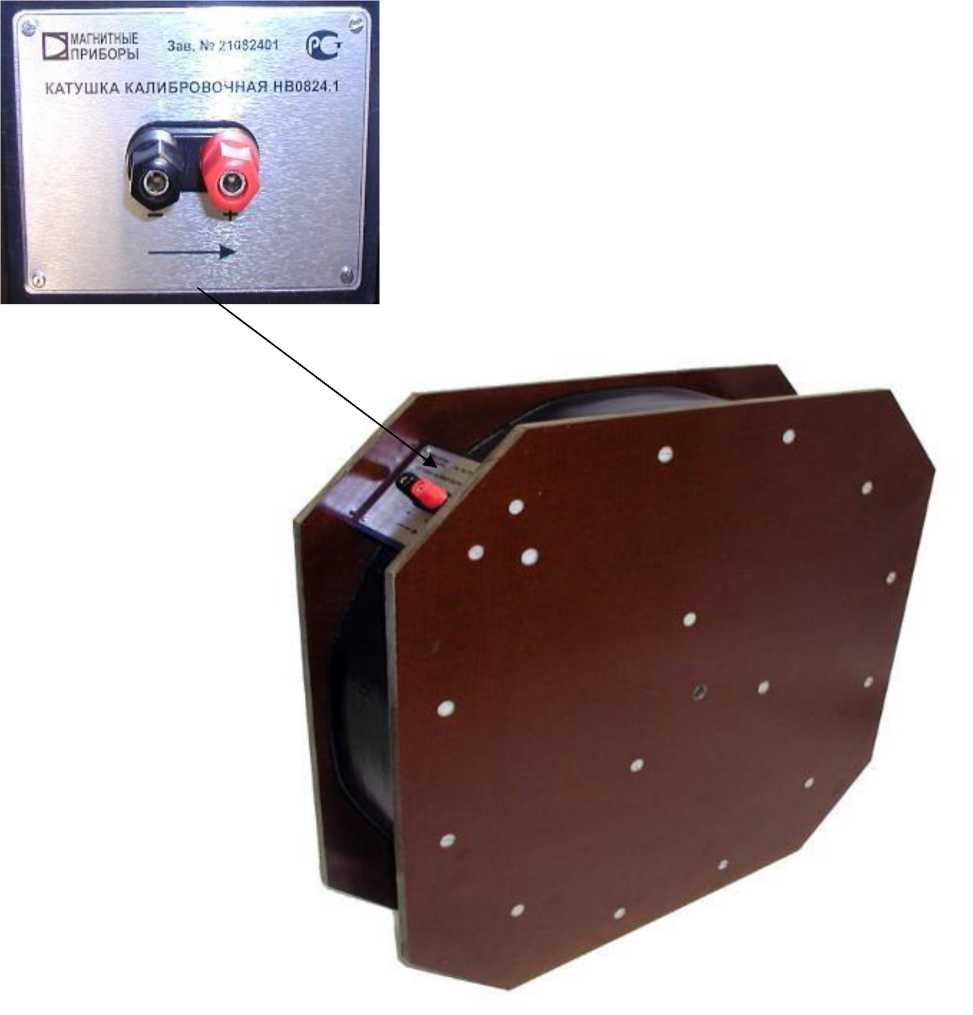

Рисунок 4 - Общий катушки калибровочной НВ0824.1 с указанием мест нанесения знака утверждения типа и заводского номера

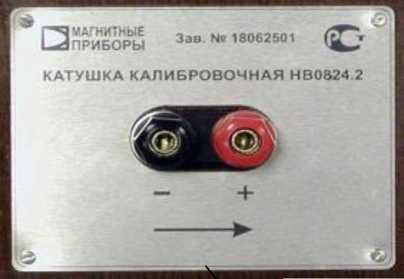

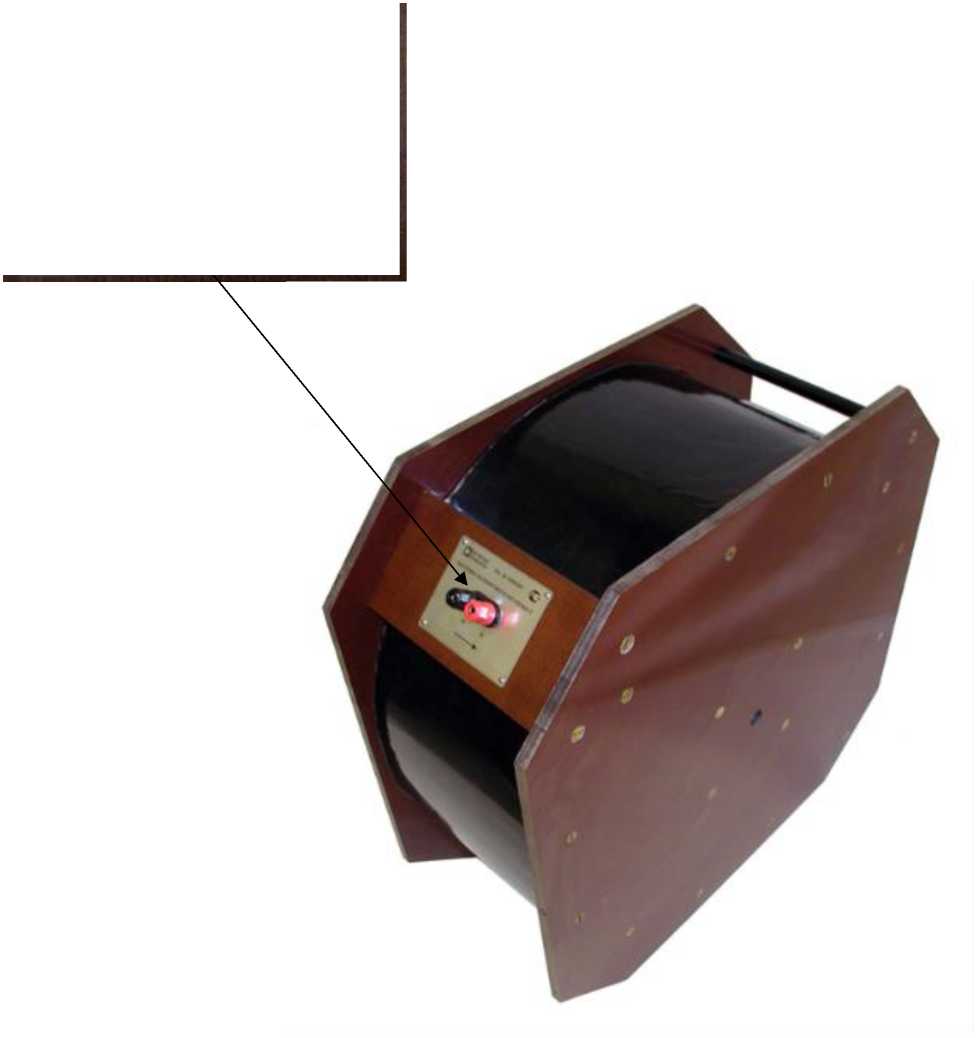

Рисунок 5 - Общий катушки калибровочной большой НВ0824.2 с указанием мест нанесения знака утверждения типа и заводского номера

Нанесение знака поверки на магнитометр и его составные части не предусмотрено.

Пломбирование составных частей магнитометра не предусмотрено.

Заводской номер магнитометра наносится на лицевую сторону корпуса блока электроники, а заводские номера составных частей магнитометра - на информационную табличку катушек калибровочных и в виде наклейки на цилиндрические корпуса первичных измерительных преобразователей любым технологическим способом в виде цифрового кода, состоящего из восьми символов арабских цифр.

Места нанесения заводского номера магнитометра и его составных частей приведены на рисунках 2, 3, 4 и 5.

Комплектность магнитометра, вспомогательное оборудование и эксплуатационные документы приведены в таблице 4.

Таблица 4 -

мер приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности
