Сведения о средстве измерений: 78209-25 Установки испытательные высоковольтные

Номер по Госреестру СИ: 78209-25
78209-25 Установки испытательные высоковольтные
(ВИСТ)

Назначение средства измерений:
Установки испытательные высоковольтные ВИСТ (далее - установки) предназначены для воспроизведений и измерений напряжения постоянного и переменного тока, и измерений силы постоянного и переменного тока.

сертификация программного обеспечения
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 1
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 2
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 3
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 4
Внешний вид. Установки испытательные высоковольтные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Установки испытательные высоковольтные
Рисунок № 5

Общие сведения

Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - 63a0c310-cbc3-3f7a-b832-651aae782e38
ID в реестре СИ - 1427123
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Энергоспецтехника»
Страна - РОССИЯ
Населенный пункт - 160022, г. Вологда, ул. Сергея Преминина, д. 6, помещ. 25
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№981 от 2020.05.25 ПРИКАЗ об утверждении типов средств измерений 32 КИБ

№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Установки испытательные высоковольтные (ВИСТ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Энергоспецтехника»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
78209-25
13.10.2030
Установки испытательные высоковольтные, ВИСТ
Общество с ограниченной ответственностью «Энергоспецтехника» (РОССИЯ 160022, г. Вологда, ул. Сергея Преминина, д. 6, помещ. 25)
ОТ
МП
2 года

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.

Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).

Стоимость 200 руб. или по подписке

Кто поверяет Установки испытательные высоковольтные (ВИСТ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЛЕММА"
(RA.RU.320074)
  • ВИСТ-4/100-Л
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Установки испытательные высоковольтные (ВИСТ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную табличку корпуса ЭРН-40 методом гравировки и титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 9 «Порядок работы» документа ЭСТ 411135.001 РЭ «Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»

    Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

    Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»

    Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1406 Гц»

    ЭСТ 411135.001ТУ. Установки испытательные высоковольтные ВИСТ. Технические условия

    Правообладатель

    Общество с ограниченной ответственностью «Энергоспецтехника» (ООО «Энергоспецтехника»)

    ИНН 3525225151

    Юридический адрес: 160022, г. Вологда, ул. Сергея Преминина, д. 6, помещ. 25 Телефон: +7 (981) 420-10-68

    Web-сайт: est35.ru

    E-mail: info@est35.ru

    Изготовитель

    Общество с ограниченной ответственностью «Энергоспецтехника» (ООО «Энергоспецтехника»)
    ИНН 3525225151
    Адрес: 160022, г. Вологда, ул. Сергея Преминина, д. 6, помещ. 25 Телефон: +7 (981) 420-10-68
    Web-сайт: est35.ru
    E-mail: info@est35.ru

    Испытательный центр


    Общество с ограниченной ответственностью «ЛЕММА»
    (ООО «ЛЕММА»)
    Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
    Web-сайт: www.lemma-ekb.ru
    E-mail: lemma-ekb@mail.ru

    Правообладатель

    Общество с ограниченной ответственностью «Энергоспецтехника» (ООО «Энергоспецтехника»)
    ИНН 3525225151
    Юридический адрес: 160022, г. Вологда, ул. Сергея Преминина, д. 6, помещ. 25 Телефон: +7 (981) 420-10-68
    Web-сайт: est35.ru
    E-mail: info@est35.ru

    Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя.

    Установки состоят из блока высоковольтного и регулятора напряжения электронного ЭРН-40.

    Блоки высоковольтные БВ (далее - блоки) представляют собой повышающие трансформаторы с измерительной обмоткой для контроля выдаваемых напряжений. Блоки представлены в двух исполнениях: 1 - в металлическом баке, заполненном трансформаторным маслом, 2 - с литой изоляцией из специального компаунда, который обеспечивает основную изоляцию и образует корпус блока. В верхней части блоков расположен изоляционный вывод, в котором встроен однополупериодный выпрямитель, шунтируемый металлическим стержнем. Для того, чтобы на выходе блока было напряжение постоянного тока, необходимо удалить шунтирующий стержень. Блоки на номинальные напряжения свыше 100 кВ устанавливаются на специальные тележки или снабжаются колесами для удобства перемещения. На всех блоках устанавливаются пластиковые корпуса, необходимые для соединения силовых и измерительных кабелей с выводами трансформаторов.

    Регулятор напряжения электронный ЭРН-40 (далее - ЭРН-40) выполнен в прямоугольном металлическом корпусе. В верхней части корпуса располагаются органы управления и индикации, а также ЖК дисплей. Внутри корпуса встроен регулировочный трансформатор. Мощность регулировочного трансформатора зависит от требуемой мощности всей установки.

    Рабочее положение установки - вертикальное.

    Установки выпускаются в следующих модификациях: ВИСТ-М/Н-X.

    Где:

    М - мощность установки 4 или 8 кВ^А.

    Н - номинальное значение напряжения переменного тока промышленной частоты: 15, 50, 100 и 120 кВ.

    X - изоляция блока высоковольтного: М - масляная или Л - литая.

    Нанесение знака поверки на установки не предусмотрено.

    Установки пломбируются от несанкционированного доступа нанесением наклеек на винт крепления крышки доступа к внутренним частям корпуса ЭРН-40.

    На крышке доступа к внутренним частям корпуса ЭРН-40 имеются информационные таблички, содержащие следующую информацию: название, технические данные, дату изготовления и заводской номер, нанесенный типографским способом виде цифровых обозначений, состоящий из арабских цифр, однозначно идентифицирующих каждый экземпляр.

    Общий вид средства   измерений,   обозначение места пломбировки

    от несанкционированного доступа и места нанесения заводского номера приведены на рисунках с 1 по 5.

    Место нанесения

    заводского номера

    Внешний вид. Установки испытательные высоковольтные (ВИСТ), http://oei-analitika.ru

    Место пломбировки от несанкционированного доступа

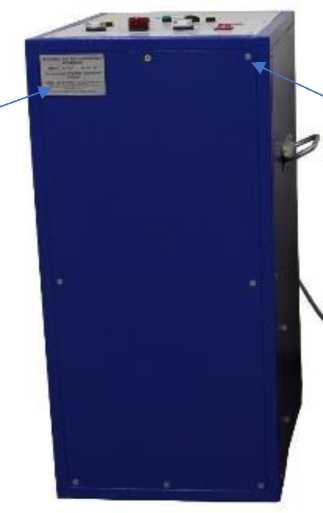

    Рисунок 1 - Общий вид регулятора напряжения электронного ЭРН-40

    Внешний вид. Установки испытательные высоковольтные (ВИСТ), http://oei-analitika.ru

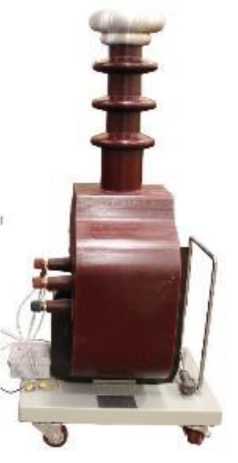

    Рисунок 2 - Общий вид блоков высоковольтных с литой изоляцией всех модификаций

    Внешний вид. Установки испытательные высоковольтные (ВИСТ), http://oei-analitika.ru

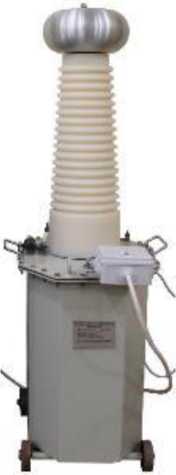

    Рисунок 3 - Общий вид блоков высоковольтных с масляной изоляцией на номинальные напряжения 100 и 120 кВ

    Внешний вид. Установки испытательные высоковольтные (ВИСТ), http://oei-analitika.ru

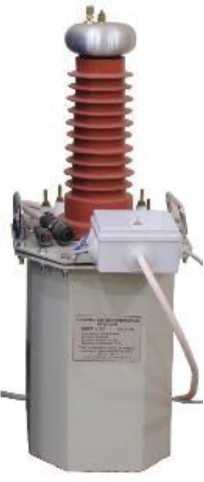

    Рисунок 4 - Общий вид блоков высоковольтных с масляной изоляцией на номинальное напряжение 50 кВ

    Внешний вид. Установки испытательные высоковольтные (ВИСТ), http://oei-analitika.ru

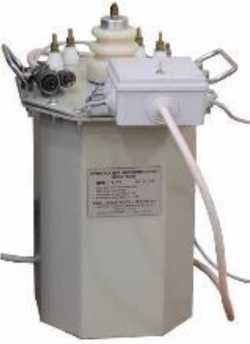

    Рисунок 5 - Общий вид блоков высоковольтных с масляной изоляцией на номинальное напряжение 15 кВ


    Таблица 3 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Установка испытательная высоковольтная

    ВИСТ

    1

    Паспорт

    ЭСТ 411135.001ПС

    1

    Руководство по эксплуатации

    ЭСТ 411135.001РЭ

    1


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон воспроизведений и измерений напряжения переменного тока частотой 50 Гц, кВ

    • - ВИСТ-4/15 и ВИСТ-8/15

    • - ВИСТ-4/50 и ВИСТ-8/50

    • - ВИСТ-4/100 и ВИСТ-8/100

    • - ВИСТ-4/120 и ВИСТ-8/120

    от 1 до 15

    от 4 до 50 от 10 до 100 от 10 до 120

    Пределы допускаемой, приведенной к пределу измерения, погрешности воспроизведений и измерений напряжения переменного тока частотой 50 Гц, %

    ±3,0

    Диапазон воспроизведений и измерений напряжения постоянного тока, кВ

    • - ВИСТ-4/15 и ВИСТ-8/15

    • - ВИСТ-4/50 и ВИСТ-8/50

    • - ВИСТ-4/100 и ВИСТ-8/100

    • - ВИСТ-4/120 и ВИСТ-8/120

    от 1,5 до 21

    от 4 до 70

    от 10 до 140

    от 10 до 140

    Пределы допускаемой, приведенной к пределу измерения, погрешности воспроизведений и измерений напряжения постоянного тока (характеристики сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 20 нФ), %

    ±3,0

    Диапазон измерений силы переменного тока частотой 50 Гц, мА

    • - ВИСТ-4/15

    • - ВИСТ-4/50

    • - ВИСТ-4/100

    • - ВИСТ-4/120

    • - ВИСТ-8/15

    • - ВИСТ-8/50

    • - ВИСТ-8/100

    • - ВИСТ-8/120

    от 0,5 до 240

    от 0,5 до 100

    от 0,5 до 50

    от 0,5 до 40

    от 1 до 480

    от 1 до 200

    от 0,5 до 100

    от 0,5 до 80

    Пределы допускаемой приведенной к пределу измерения погрешности измерений силы переменного тока частотой 50 Гц, %

    ±3,0

    Наименование характеристики

    Значение

    Диапазон измерений силы постоянного тока, мА

    - ВИСТ-4/15

    от 0,5 до 100

    - ВИСТ-4/50

    от 0,5 до 40

    - ВИСТ-4/100

    от 0,5 до 10

    - ВИСТ-4/120

    от 0,5 до 8

    - ВИСТ-8/15

    от 1 до 200

    - ВИСТ-8/50

    от 1 до 80

    - ВИСТ-8/100

    от 0,5 до 20

    - ВИСТ-8/120

    от 0,5 до 16

    Пределы допускаемой приведенной к пределу измерения погрешности измерений силы постоянного тока (характеристики сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), %

    ±3,0

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжения переменного тока, В

    220±22

    - частота переменного тока, Гц

    50

    Габаритные размеры средства измерений (высота х ширина х глубина), мм, не более

    - ЭРН-40

    800 х 420 х 450

    - блока высоковольтного модификации ВИСТ-4/15-М

    245 х 390 х 405

    - блока высоковольтного модификации ВИСТ-4/15-Л

    180 х 230 х 370

    - блока высоковольтного модификации ВИСТ-4/50-М

    245 х 390 х 620

    - блока высоковольтного модификации ВИСТ-4/50-Л

    300 х 310 х 680

    - блока высоковольтного модификации ВИСТ-4/100-М

    325 х 530 х 1100

    - блока высоковольтного модификации ВИСТ-4/100-Л

    350 х 360 х 960

    - блока высоковольтного модификации ВИСТ-4/120-М

    500 х 630 х 1300

    - блока высоковольтного модификации ВИСТ-4/120-Л

    430 х 510 х 1050

    - блока высоковольтного модификации ВИСТ-8/15-М

    255 х 400 х 420

    - блока высоковольтного модификации ВИСТ-8/15-Л

    250 х 310 х 570

    - блока высоковольтного модификации ВИСТ-8/50-М

    285 х 410 х 730

    - блока высоковольтного модификации ВИСТ-8/50-Л

    320 х 350 х 720

    - блока высоковольтного модификации ВИСТ-8/100-М

    350 х 490 х 1200

    - блока высоковольтного модификации ВИСТ-8/100-Л

    350 х 360 х 960

    - блока высоковольтного модификации ВИСТ-8/120-М

    500 х 630 х 1300

    - блока высоковольтного модификации ВИСТ-8/120-Л

    430 х 510 х 1050

    Масса, кг, не более

    - ЭРН-40

    25

    - блока высоковольтного модификации ВИСТ-4/15-М

    35

    - блока высоковольтного модификации ВИСТ-4/15-Л

    20

    - блока высоковольтного модификации ВИСТ-4/50-М

    55

    - блока высоковольтного модификации ВИСТ-4/50-Л

    30

    - блока высоковольтного модификации ВИСТ-4/100-М

    97

    - блока высоковольтного модификации ВИСТ-4/100-Л

    60

    - блока высоковольтного модификации ВИСТ-4/120-М

    235

    - блока высоковольтного модификации ВИСТ-4/120-Л

    87

    - блока высоковольтного модификации ВИСТ-8/15-М

    50

    - блока высоковольтного модификации ВИСТ-8/15-Л

    30

    - блока высоковольтного модификации ВИСТ-8/50-М

    72

    Наименование характеристики

    Значение

    - блока высоковольтного модификации ВИСТ-8/50-Л

    40

    - блока высоковольтного модификации ВИСТ-8/100-М

    116

    - блока высоковольтного модификации ВИСТ-8/100-Л

    65

    - блока высоковольтного модификации ВИСТ-8/120-М

    235

    - блока высоковольтного модификации ВИСТ-8/120-Л

    85

    Условия применения:

    - температура окружающей среды, оС

    от +10 до +35

    - относительная влажность, %

    до 80

    - атмосферное давление, кПа

    от 84 до 106

    Средний срок службы, лет, не менее

    10

    Средняя наработка на отказ, ч, не менее

    10000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
