Сведения о средстве измерений: 96615-25 Термопреобразователи сопротивления

Номер по Госреестру СИ: 96615-25
96615-25 Термопреобразователи сопротивления
(ТПС)

Назначение средства измерений:
Термопреобразователи сопротивления ТПС (далее - ТПС) предназначены для непрерывных измерений температуры жидких, паро- и газообразных сред, сыпучих материалов и твёрдых тел.

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 3
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3

Общие сведения

Дата публикации - 13.10.2025
Срок свидетельства - 09.10.2030
Номер записи - d9beff24-6ff6-3e84-805e-e62cb37fd06b
ID в реестре СИ - 1427121
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «ИКС-ТЕХ»
Страна - РОССИЯ
Населенный пункт - 109044, г. Москва, Крутицкий Вал, д. 14
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Термопреобразователи сопротивления (ТПС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ИКС-ТЕХ»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95933-25
21.07.2030
Приборы для валидации термовакуумных систем, X-VAL
Общество с ограниченной ответственностью «ИКС-ТЕХ» (РОССИЯ 109044, г. Москва, Крутицкий Вал, д. 14)
ОТ
МП
4 года
96615-25
09.10.2030
Термопреобразователи сопротивления, ТПС
Общество с ограниченной ответственностью «ИКС-ТЕХ» (РОССИЯ 109044, г. Москва, Крутицкий Вал, д. 14)
ОТ
МП
2 года

Кто поверяет Термопреобразователи сопротивления (ТПС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "НИЦ "ЭНЕРГО"
(RA.RU.314019)
  • ТПС003РТ1000U
  • 10 10 10 0 0 10 10 0

    Стоимость поверки Термопреобразователи сопротивления (ТПС)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Устройство и принцип работы» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

    ТУ 26.51.66-003-53815848-2024 «Термопреобразователи сопротивления     ТПС.

    Технические условия»;

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

    Правообладатель

    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ИКС-ТЕХ»

    (ООО «ИКС-ТЕХ»)

    ИНН 772406028491

    Юридический адрес: 109044, г. Москва, ул. Крутицкий вал, д. 14, офис 315

    Изготовитель

    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ИКС-ТЕХ» (ООО «ИКС-ТЕХ»)
    ИНН 772406028491
    Адрес: 109044, г. Москва, ул. Крутицкий вал, д. 14, офис 315

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ
    Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ.263
    Адрес места осуществления деятельности: 142300, Россия, Московская область, район Чеховский, г. Чехов, Симферопольское шоссе, д. 2;
    308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, дом 45а;
    Россия, Ивановская область, Лежневский район, СПК им. Мичурина.

    Правообладатель


    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ИКС-ТЕХ»
    (ООО «ИКС-ТЕХ»)
    ИНН 772406028491
    Юридический адрес: 109044, г. Москва, ул. Крутицкий вал, д. 14, офис 315

    Конструктивно ТПС состоят из платинового плёночного чувствительного элемента, помещенного в защитную гильзу, и соединенного с кабельным выводом, имеющим защитную оплетку из нержавеющей стали.

    Термопреобразователи сопротивления ТПС изготавливаются в двух исполнениях:

    U - с разъёмом USB Type A;

    F- с проводами для подключения в винтовой зажим.

    Принцип работы ТПС основан на свойстве чувствительного плёночного элемента изменять электрическое сопротивление пропорционально изменению температуры измеряемой среды. ТПС имеют номинальную статическую характеристику преобразования (далее - НСХ) типа «Pt100» или «Pt1000» по ГОСТ 6651-2009.

    Схема соединения внутренних проводников ТС с ЧЭ - 3-х проводная.

    Структура условного обозначения:

    ТПС003РТХ12, где Х1 - модель (100, 1000), Х2 - вариант исполнения (U- USB, F- Fastener).

    Общий вид термопреобразователей сопротивления ТПС с указанием мест нанесения маркировочной этикетки приведен на рисунке 1.

    Внешний вид. Термопреобразователи сопротивления (ТПС), http://oei-analitika.ru
    Внешний вид. Термопреобразователи сопротивления (ТПС), http://oei-analitika.ru

    место нанесения этикетки

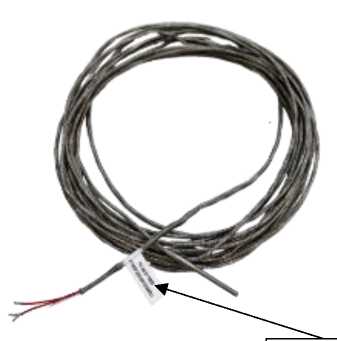

    Модель F - с проводами для подключения в винтовой зажим

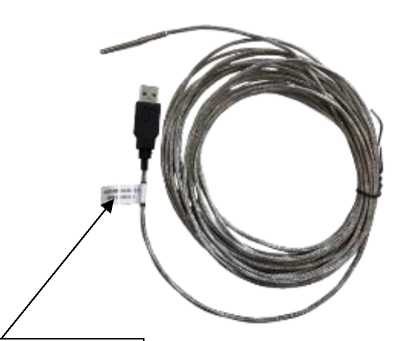

    Модель U - с разъёмом USB Type A

    Рисунок 1 - Общий вид термопреобразователей сопротивления ТПС

    Серийные номера цифро-буквенного обозначения наносятся на плёночную этикетку и (или) термоусадочную трубку типографским методом печати на каждое средство измерения. Нанесение знака поверки на корпус ТПС не предусмотрено.

    Общий вид маркировочной этикетки с указанием места нанесения серийного номера приведен на рисунке 2.

    Место нанесения серийного номера
    Внешний вид. Термопреобразователи сопротивления (ТПС), http://oei-analitika.ru

    Рисунок 2 - Общий маркировочной этикетки с указанием места нанесения серийного номера


    Таблица 4 -

    Наименование

    Обозначение

    Значение

    Термопреобразователь сопротивления

    ТПС003РТ п

    1 шт.

    Руководство по эксплуатации

    -

    1 экз

    Паспорт

    -

    1 экз.

    |( обозначение в соответствии с заказом


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -50 до +350

    Температурный коэффициент а, °С-1

    0,003850

    Условное обозначение номинальной статической характеристики

    Pt100

    преобразования (НСХ) по ГОСТ 6651-2009

    Pt1000

    Номинальное значение сопротивления при 0 °С (Ro), Ом:

    - для НСХ типа Pt100 (модель 100)

    100

    - для НСХ типа PtlOOO (модель 1000)

    1000

    Пределы допускаемого отклонения сопротивления ТС от НСХ в

    ± (0,150 + 0,002ф|'1))

    температурном эквиваленте (допуск), °С

    1) |t|- абсолютное значение температуры, °С

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Электрическое сопротивление изоляции при температуре от +15°С до +25°С и относительной влажности воздуха от 30% до 90% (при 100 В), МОм, не менее

    100

    Габаритные размеры защитной гильзы (длинахдиаметр), мм

    37x4

    Длина удлинительных проводов, м

    от 7,0 до 8,5

    Масса, кг, не более

    0,15

    Степень защиты по ГОСТ 14254-2015

    IP54

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +85

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    45000

    Срок службы, лет

    5
