Сведения о средстве измерений: 96618-25 Газоанализаторы

Номер по Госреестру СИ: 96618-25
96618-25 Газоанализаторы
(ЭЛЬГАЗ-200)

Назначение средства измерений:
Газоанализаторы ЭЛЬГАЗ-200 (далее по тексту - газоанализаторы) предназначены для измерений объемной доли кислорода (О2) и метана (СН4) и подачи предупредительной сигнализации о достижении установленных пороговых значений.

сертификация программного обеспечения
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 2

Общие сведения

Дата публикации - 13.10.2025
Срок свидетельства - 09.10.2030
Номер записи - 161b3ddb-b779-e060-9fb7-20ad790433bb
ID в реестре СИ - 1427118
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Газоанализатор Эльгаз-200,

Производитель

Изготовитель - Общество с ограниченной ответственностью «ЭльГаз»
Страна - РОССИЯ
Населенный пункт - 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_39 Информация из поверок по выбранным типам СИ по месяцам

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц). Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2190 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Газоанализаторы (ЭЛЬГАЗ-200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «ЭльГаз»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96618-25
09.10.2030
 Газоанализаторы, ЭЛЬГАЗ-200
Общество с ограниченной ответственностью «ЭльГаз» (РОССИЯ 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6) 		ОТ
МП 		1 год
Отчет - V_7 Кто и сколько поверяет?

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

  • выборка по годам или за все время формирования БД, начиная с 2010 года
  • по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Бесплатный

Кто поверяет Газоанализаторы (ЭЛЬГАЗ-200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТЕХЭТАЛОН"
(RA.RU.314349)
  • Газоанализатор Эльгаз-200
    		•  2 2 0 0 2 2 0

    Стоимость поверки Газоанализаторы (ЭЛЬГАЗ-200)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное программное обеспечение (далее по тексту - ПО) и имеют защиту ПО от преднамеренных или непреднамеренных изменений.

    Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

    ПО газоанализаторов осуществляет функции:

    • - прием и обработка измерительной информации;

    • - диагностика состояния аппаратной части;

    • - хранение результатов измерений;

    • - просмотр параметров и выдача команд для их установки;

    • - выдача команд для срабатывания режима тревоги;

    • - отображение результатов измерений на дисплее;

    • - проведение калибровки газоанализатора.

    Идентификационные данные встроенного ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные встроенного ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    1)

    Номер версии (идентификационный номер) ПО

    не ниже 0025

    1) Наименование ПО недоступно пользователю для верификации.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 9 «Порядок работы» документа 413411.003 РЭ «Газоанализаторы ЭЛЬГАЗ-200. Руководство по эксплуатации (совмещенное с паспортом)».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

    Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    ТУ 26.51.53-012-382088352-2024 «Газоанализаторы ЭЛЬГАЗ-200. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ЭльГаз»

    (ООО «ЭльГаз»)

    ИНН 7723823538

    Юридический адрес: 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6

    Телефон: 8 (499) 643-83-74; 8 (499) 643-83-75

    Сайт: www.elgascompany.ru

    E-mail: info@elgascompany.com

    Изготовитель


    Общество с ограниченной ответственностью «ЭльГаз»
    (ООО «ЭльГаз»)
    ИНН 7723823538
    Адрес: 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6
    Телефон: 8 (499) 643-83-74; 8 (499) 643-83-75
    Сайт: www.elgascompany.ru
    E-mail: info@elgascompany.com

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, вн.тер.г. муниципальный округ проспект
    Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
    Адрес места осуществления деятельности: 142300, Российская Федерация, Московская обл., Чеховский район, г. Чехов, Симферопольское ш., д. 2
    Телефон: + 7 (495) 481-33-80
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    Общество с ограниченной ответственностью «ЭльГаз»
    (ООО «ЭльГаз»)
    ИНН 7723823538
    Юридический адрес: 119530, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, пр-д Стройкомбината, д. 6
    Телефон: 8 (499) 643-83-74; 8 (499) 643-83-75
    Сайт: www.elgascompany.ru
    E-mail: info@elgascompany.com

    Принцип действия газоанализаторов для измерений объемной доли кислорода (О2) и метана (СН4) основан на применении комплекта различных газовых преобразователей (далее по тексту - датчиков): электрохимического для измерений объемной доли кислорода (О2) и оптического для измерений объемной доли метана (CH4).

    Поток анализируемой газовой пробы поступает в газоанализатор через входной штуцер с помощью встроенного мембранного микронасоса. Внутри газоанализатора проба направляется в блок газовых датчиков, где происходит анализ. После этого проанализированная газовая проба выводится из газоанализатора через отверстие сброса, расположенное на боковой поверхности газоанализатора.

    Газовые датчики под воздействием анализируемых компонентов вырабатывают выходные электрические сигналы, пропорциональные концентрациям анализируемых компонентов. Сигналы со всех датчиков в реальном времени поступают в управляющий микроконтроллер, где преобразуются и обрабатываются.

    В случае превышения концентрацией какого-либо определяемого компонента установленного порогового значения срабатывает соответствующая сигнализация -предупредительная, если превышен Порог 1, и аварийная, если превышен Порог 2.

    Конструктивно газоанализаторы выполнены в прочном пластмассовом корпусе, состоящем из двух частей: верхней и нижней. В верхней части располагается блок измерительный (далее по тексту - БИ), в нижней - блок питания (далее по тексту - БП).

    Для заряда встроенной в БП аккумуляторной батареи (только вне взрывоопасных зон) используется дополнительный внешний БП.

    Способ забора пробы в газоанализаторы - принудительный с помощью встроенного мембранного микронасоса.

    БИ включает в себя следующие элементы:

    • -    блок газовых датчиков;

    • -    полупроводниковый датчик контроля температуры воздуха внутри корпуса газоанализатора;

    • -    датчик контроля расхода анализируемой пробы;

    • -    датчик контроля давления (индикатор);

    • -    устройство управления, сбора и обработки информации (микроконтроллер);

    • -    устройство ввода информации (клавиатура);

    -    устройство отображения информации (дисплей);

    - устройство хранения информации (память данных);

    -    устройство отбора анализируемой пробы (микронасос);

    -    устройства обогрева внутреннего объема.

    БП газоанализаторов состоит из следующих элементов:

    -    устройство управления питанием и зарядом;

    -    искрозащитные барьеры;

    -    аккумуляторная батарея.

    Общий вид газоанализаторов представлен на рисунке 1.

    Пломбирование газоанализаторов не предусмотрено.

    Нанесение знака поверки на газоанализаторы не предусмотрено.

    Газоанализаторы имеют заводские номера, которые в виде цифрового обозначения, состоящего из арабских цифр, наносятся на шильдик (рисунок 2), расположенный на задней части корпуса газоанализатора, методом печати.

    Внешний вид. Газоанализаторы (ЭЛЬГАЗ-200), http://oei-analitika.ru

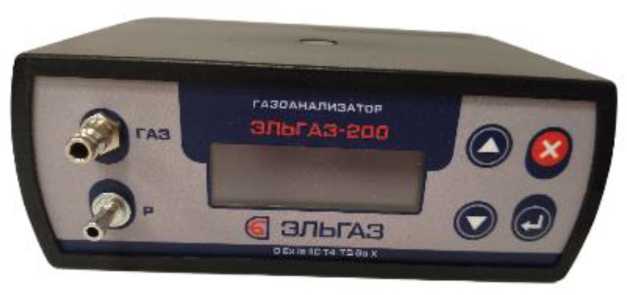

    Рисунок 1 - Общий вид газоанализаторов

    Место нанесения заводского номера

    Внешний вид. Газоанализаторы (ЭЛЬГАЗ-200), http://oei-analitika.ru

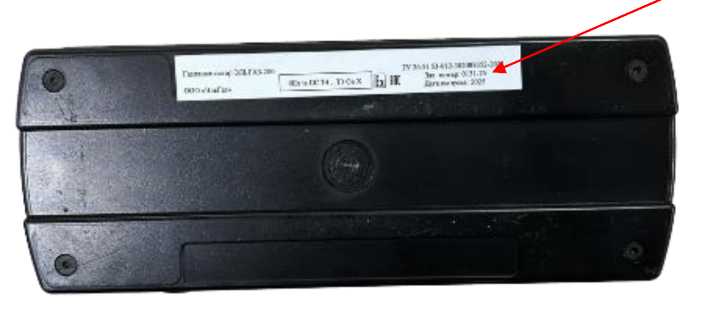

    Рисунок 2 - Шильдик газоанализатора


    Таблица 6 -

    Наименование

    Обозначение

    Количество

    Газоанализатор

    ЭЛЬГАЗ-200

    1 шт.

    Блок питания

    -

    1 шт.

    Упаковка (чехол с ремнем)

    -

    1 шт.

    Комплект запасных полотен для внешнего фильтра очистки пробы

    -

    1 шт.

    Руководство по эксплуатации (совмещенное с паспортом)

    413411.003 РЭ

    1 шт.


    Таблица 2 - Метрологические характеристики

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой основной погрешности

    Абсолютной, %

    Относительной, %

    Кислород (Ог)1)

    от 0 до 25

    от 0 до 3 включ.

    ±0,1

    -

    св. 3 до 25

    -

    ±5

    Метан (СН4)2)

    от 0 до 100

    от 0 до 0,5 включ.

    ±0,05

    -

    св. 0,5 до 100

    -

    ±10

    • 1) время установления показаний То,9 для кислорода не более 10 секунд;

    • 2) время установления показаний То,9 для метана не более 15 секунд.

    Таблица 3 - Дополнительные метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды от нормальных условий измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности

    ±0,5

    Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды от нормальных условий измерений на каждые 10 %, в долях от пределов допускаемой основной погрешности

    ±0,2

    Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности

    0,5

    Диапазон настройки порогов срабатывания сигнализации от диапазона измерений:

    • - по измерительному каналу объемной доли метана, %

    • - по измерительному каналу объемной доли кислорода, %

    от 1 до 95

    от 1 до 25

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +15 до +25

    от 30 до 80 от 84 до 106,7

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон показаний избыточного давления, гПа

    от 0 до 50

    Электрическое питание газоанализаторов осуществляется:

    - от встроенной Li-Ion аккумуляторной батареи

    - номинальное напряжение, В

    8,4

    - емкость, А^ч

    4

    - от однофазной сети переменного тока через внешний БП

    - напряжение, В

    220 ± 20

    - частота, Гц

    50 ± 1

    Потребляемая мощность, В •А, не более

    40

    Габаритные размеры, мм, не более:

    - высота

    140

    - ширина

    76

    - длина

    200

    Масса, кг, не более

    2

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +40

    - относительная влажность, %, не более

    95

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Маркировка взрывозащиты

    0Ex ia IIC T4.. ,T3 Ga X или 1Ex db ia IIC T4...T3 Gb X

    Таблица 5 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка до отказа, ч, не менее

    10000

    Средний срок службы, лет, не менее

    8
