Номер по Госреестру СИ: 96620-25
96620-25 Датчики давления
(ТЭМП)
Назначение средства измерений:
Датчики давления ТЭМП (далее - датчики) предназначены для непрерывных преобразований избыточного давления воздуха в электрический выходной сигнал.

Внешний вид.
Датчики давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус датчика методом лазерной гравировки и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Устройство и принцип работы» документа ТП7812-0001 РЭ «Датчик давления ТЭМП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-001-53711114-2024 Датчики давления ТЭМП. Технические условия.
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «Технопроект»
(ООО НПП «Технопроект»)
ИНН 5835034400
Адрес юридического лица: 440028, г. Пенза, пр-т Победы, д. 75
Телефон (факс): (8412) 95-04-15, 95-75-06
E-mail: marketing@solenoid.ru
Web-сайт: www.solenoid.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Технопроект»
(ООО НПП «Технопроект»)
ИНН 5835034400
Адрес: 440028, г. Пенза, пр-т Победы, д. 75
Телефон (факс): (8412) 90-93-00, 90-93-22
E-mail: marketing@solenoid.ru
Web-сайт: www.solenoid.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»(ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «Технопроект»
(ООО НПП «Технопроект»)
ИНН 5835034400
Адрес юридического лица: 440028, г. Пенза, пр-т Победы, д. 75
Телефон (факс): (8412) 95-04-15, 95-75-06
E-mail: marketing@solenoid.ru
Web-сайт: www.solenoid.ru
Область применения датчиков - системы автоматического контроля, регулирования и управления технологическими процессами, а также в кузовах и под кузовами электровозов, тепловозов, вагонов железнодорожного транспорта, вагонах метрополитена.
Принцип действия датчиков основан на тензорезистивном эффекте их чувствительного
элемента (тензопреобразователя). Под действием измеряемого давления измерительная
вызывая изменение в электрический выходной
сопротивления
сигнал,
мембрана тензопреобразователя деформируется,
его тензорезисторов, которое преобразуется пропорциональный измеряемому давлению.
Конструктивно датчики выполнены в металлическом корпусе. На корпусе установлен присоединительный штуцер, через который подается давление среды.
Защита датчиков от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на датчики не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр,
наносится на корпус датчика методом лазерной гравировки.

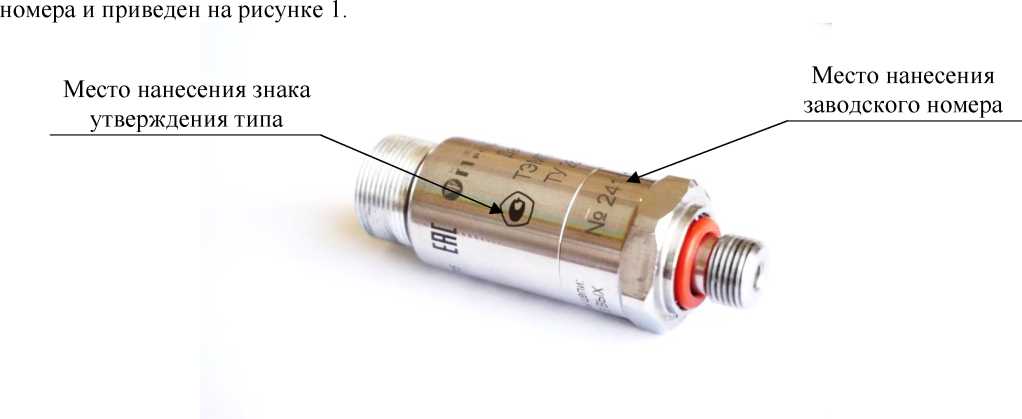

Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского
Рисунок 1 - Общий вид
представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований избыточного давления в электрический выходной сигнал, МПа (кгс/см2) |
от 0 до 1 (от 0 до 10) |
|
Класс точности по ГОСТ 22520-85 |
0,25; 0,5; 1,0 |
|
Пределы допускаемой основной приведённой погрешности преобразований избыточного давления в электрический выходной сигнал, %: - для класса точности 0,25 |
±0,25 |
|
- для класса точности 0,5 |
±0,5 |
|
- для класса точности 1,0 |
±1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразований избыточного давления в электрический выходной сигнал, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, %: - для класса точности 0,25 |
±0,2 |
|
- для класса точности 0,5 |
±0,25 |
|
- для класса точности 1,0 |
±0,5 |
|
Вариация выходного сигнала, % от диапазона изменения электрического выходного сигнала: - для класса точности 0,25 |
±0,1 |
|
- для класса точности 0,5 |
±0,15 |
|
- для класса точности 1,0 |
±0,2 |
|
Диапазон изменения электрического выходного сигнала (напряжения постоянного тока), В |
от 0,5 до 5 |
|
Номинальная статическая характеристика |
ив-ин U=_2PJLp+Uh Tr |
|
Примечания: 1 P - значение измеряемого давления, МПа; Рв - значение верхнего предела преобразований | |
|
избыточного давления в электрический выходной сигнал, МПа; U, ин, Ur - значение выходного | |
|
сигнала датчика, соответствующее значению измеряемого избыточного давления P, нижнее и | |
|
верхнее значения электрического выходного сигнала соответственно, В. | |
|
2 Для приведённой погрешности нормирующим значением является диапазон изменения | |
|
выходного сигнала. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 10 до 32 |
|
Габаритные размеры (диаметрхдлина), мм, не более |
32x130 |
|
Масса, г, не более |
120 |
|
Нормальные условия:
|
от +21 до +25 до 80 от 84 до 106 |
|
Условия эксплуатации:
|
от -55 до +85 до 95 от 84 до 106,7 |
