Номер по Госреестру СИ: 96630-25
96630-25 Системы координатно-измерительные
(V-STARS)
Назначение средства измерений:
Системы координатно-измерительные V-STARS (далее - системы) предназначены для измерений геометрических размеров и формы поверхностей объектов сложной формы, отклонений формы и расположения поверхностей элементов деталей, перемещений объектов и систем.
Внешний вид.
Системы координатно-измерительные
Рисунок № 1
Внешний вид.
Системы координатно-измерительные
Рисунок № 2
Внешний вид.
Системы координатно-измерительные
Рисунок № 3
Общие сведения
Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - 64827597-b942-e885-3709-b31030e6257f
ID в реестре СИ - 1427106
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FAST DYNAMO D12,
Производитель
Изготовитель - Geodetic Systems Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Системы координатно-измерительные (V-STARS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Geodetic Systems Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89194-23 01.06.2028 |
Системы фотограмметрические, V-STARS Geodetic Systems Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
96630-25 13.10.2030 |
Системы координатно-измерительные, V-STARS Geodetic Systems Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Системы координатно-измерительные (V-STARS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы координатно-измерительные (V-STARS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) V-STARS представляет собой ПО для выполнения настроек систем, выполнения проверок и компенсаций.
ПО Spatial Analyzer применяется для сбора, обработки и анализа измерительной информации.
ПО и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения оценивается как «средний»
по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
V-STARS |
Spatial Analyzer |
|
Номер версии ПО, не ниже |
v.4.70 |
v.2021.1.708460 |
|
Цифровой идентификатор |
- | |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации систем координатно-измерительных V-STARS типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Разделе 5 Работа с FAST DYNAMO D12 «Система координатно-измерительная
V-STARS Руководство по эксплуатации АБНД.205206.VSTARSFASTD12.001 РЭ (ред. 1.00)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Стандарт предприятия «Система координатно-измерительная V-STARS»
Правообладатель
Geodetic Systems Inc., США
Адрес: 1511 Riverview Drive, Melbourne, FL, USA 32901
Телефон: +1 321-724-6831
Адрес в интернет: https://www.geodetic.com
Изготовитель
Geodetic Systems Inc., США
Адрес: 1511 Riverview Drive, Melbourne, FL, USA 32901
Телефон: +1 321-724-6831
Адрес в интернет: https://www.geodetic.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Geodetic Systems Inc., США
Адрес: 1511 Riverview Drive, Melbourne, FL, USA 32901
Телефон: +1 321-724-6831
Адрес в интернет: https://www.geodetic.com
Принцип действия системы основан на преобразовании изображения одного и того же объекта, снятого с нескольких точек, в трехмерный объект, представляющий собой облако точек.
Система состоит из цифровой фотокамеры, масштабных жезлов Scale Bar, кодовых мишеней и измерительных меток.
Системы выпускаются одной модификаций FAST DYNAMO D12.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид камеры с указанием места нанесения заводского номера приведен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в местах, указанных на рисунке 2.
Общий вид системы показан на рисунке 3.

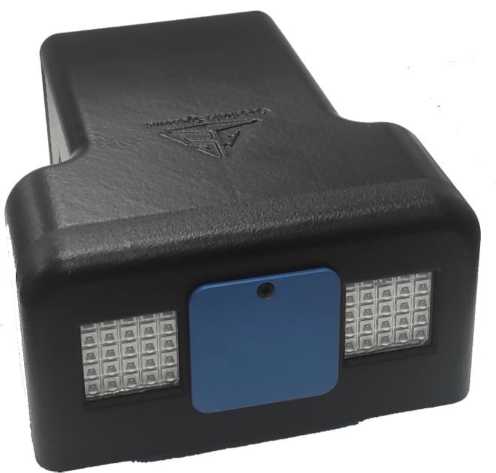

Рисунок 1 - Общий вид камеры FAST DYNAMO D12
Место нанесения заводского номера

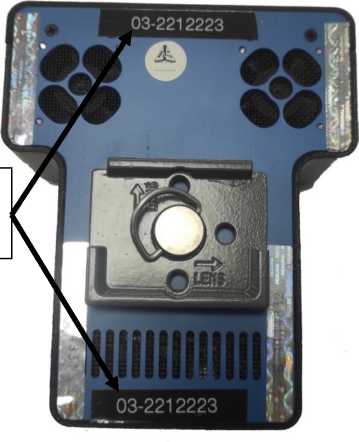

Рисунок 2 - Место нанесения заводского номера

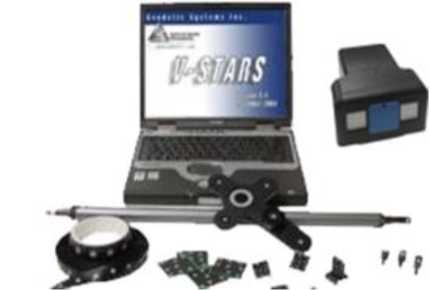

Рисунок 3 - Общий вид системы
систем представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики систем
|
Наименование характеристики |
Значение |
|
Диапазон измерений пространственных координат, м |
от 0,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений пространственных координат, мкм |
±(5+5 Ъ), где L - диагональ куба, описывающего положение всех измеренных точек и положения камеры, в м |
Таблица 3 - Технические характеристики системы
|
Наименование характеристики |
Значение |
|
Разрешение камеры, Мп |
12 |
|
Поле зрения камеры, | |
|
- по ширине |
72 ° |
|
- по высоте |
58 ° |
|
Габаритные размеры камеры, мм, не более | |
|
- длина |
183 |
|
- ширина |
150 |
|
- высота |
73 |
|
Интерфейсы управления и передачи данных |
GigE |
|
Масса камеры, кг, не более |
1,25 |
Таблица 4 - Условия эксплуатации системы
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от +15 до +25 |
|
Относительная влажность воздуха, %, без конденсата, не более |
95 |
