Номер по Госреестру СИ: 96633-25
96633-25 Коммуникаторы
(ТЕХНОМИК-585)
Назначение средства измерений:
Коммуникаторы ТЕХНОМИК-585 (далее - коммуникаторы) предназначены
для измерений силы постоянного тока, диагностики и настройки устройств, поддерживающих протокол HART.
Общие сведения
Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - 3368116a-a2b1-dc89-3b0e-e1eeba0c82ad
ID в реестре СИ - 1427103
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Техномика»
Страна - РОССИЯ
Населенный пункт - 142153, Московская обл., д. Новоселки, г. Подольск, тер. технопарка, д. 13, стр. 2, помещ. 10
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Коммуникаторы (ТЕХНОМИК-585)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Техномика»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96633-25 13.10.2030 |
Коммуникаторы, ТЕХНОМИК-585 Общество с ограниченной ответственностью «Техномика» (РОССИЯ 142153, Московская обл., д. Новоселки, г. Подольск, тер. технопарка, д. 13, стр. 2, помещ. 10) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Коммуникаторы (ТЕХНОМИК-585)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Коммуникаторы (ТЕХНОМИК-585)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) коммуникаторов состоит из встроенного ПО.
С помощью встроенного ПО можно проводить настройку коммуникаторов по протоколу HART.
Конструкция коммуникаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики коммуникаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО коммуникаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
585 |
|
Номер версии (идентификационный номер ПО) |
V1.0.0.1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку корпус коммуникатора любым технологическим способом.
Место нанесения заводского номера
Место нанесения знака утверждения типа

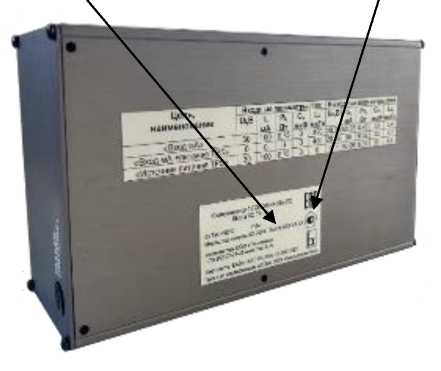

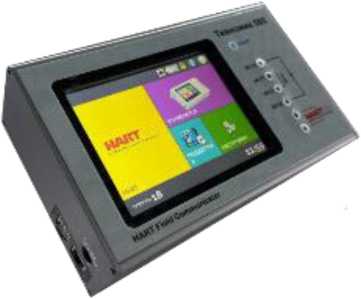

Рисунок 1 - Общий вид коммуникаторов ТЕХНОМИК-585 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

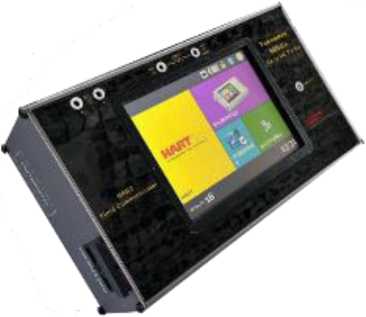

Рисунок 2 - Общий вид коммуникаторов ТЕХНОМИК-585-ЕХ с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» документа ТЕХНОМИК-585-АФДИ.407231.005.РЭ. «Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А
ТУ 26.51.66-005-37317625-2022 «Коммуникатор ТЕХНОМИК-585. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Техномика»
(ООО «Техномика»)
Адрес юридического лица: 142153, Московская обл., д. Новоселки, г. Подольск, тер. технопарка, д. 13, стр. 2, помещ. 10
ИНН 7717714650
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Принцип действия коммуникаторов основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых сигналов, и отображении результатов измерений на цветном сенсорном экране.
Конструктивно коммуникаторы состоят из серебристого алюминиевого корпуса электронного блока с черной или серебристой передней панелью. На передней панели коммуникаторов располагаются сенсорный цветной экран, кнопка включения и выключения питания и разъемы для подключения внешнего блока питания подключаемых устройств, поддерживающих протокол HART. На боковых панелях коммуникатора расположены разъемы Type A USB, Type B USB, Micro-В USB, Ethernet (в зависимости от исполнения), разъемы зарядного устройства. Коммуникаторы оснащены аккумуляторной батареей и встроенным источником питания.
Коммуникаторы выпускаются в исполнениях ТЕХНОМИК-585 и ТЕХНОМИК-585-ЕХ, отличающихся наличием взрывозащиты у исполнения ТЕХНОМИК-585-ЕХ. Взрывозащищенность коммуникаторов обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид коммуникаторов, с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на коммуникаторы не предусмотрено. Пломбирование мест настройки (регулировки) коммуникаторов не предусмотрено.
|
Место нанесения | ||
|
Место нанесения |
знака утверждения | |
|
заводского номера |
типа | |
Таблица 5 - Комплектность коммуникаторов
|
Наименование |
Обозначение |
Количество |
|
Коммуникатор * |
ТЕХНОМИК-585 |
1 шт. |
|
Руководство по эксплуатации^ |
ТЕХНОМИК-585-АФДИ.407231.005.РЭ |
1 экз. |
|
Паспорт |
ТЕХНОМИК-585-АФДИ.407231.005.ПС |
1 экз. |
|
Мягкая сумка-чехол с плечевым ремнем для работы в полевых условиях |
- |
1 шт. |
|
Комплект тестовых проводов |
- |
1 шт. |
|
USB-кабель для обновления библиотек описаний приборов |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Копия сертификата соответствия взрывозащищенного оборудования2) |
- |
1 экз. |
|
Примечания: * - исполнение коммуникатора в соответствии с заказом
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от -5 до 24,5 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,02 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24,5±1,0 |
|
Габаритные размеры (глубинахдлинахширина), мм, не более |
80х225х140 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации:
|
от 0 до +50 от 30 до 90 от 84,0 до 106,4 |
|
Маркировка взрывозащиты для исполнения ТЕХНОМИК-585-ЕХ |
0Ex ia IIC T4 Ga Х |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
