Номер по Госреестру СИ: 96635-25
96635-25 Станции метеорологические судовые
(Перископ)
Назначение средства измерений:
Станции метеорологические судовые Перископ (станции Перископ) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления ветра (воздушного потока), атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков (ВНГО), количества и интенсивности атмосферных осадков.
Внешний вид.
Станции метеорологические судовые
Рисунок № 1
Внешний вид.
Станции метеорологические судовые
Рисунок № 2
Внешний вид.
Станции метеорологические судовые
Рисунок № 3
Общие сведения
Дата публикации - 14.10.2025
Срок свидетельства - 13.10.2030
Номер записи - f1626a70-f1b1-590f-376c-cf33d12582ef
ID в реестре СИ - 1427101
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «НПК Морсвязьавтоматика»
Страна - РОССИЯ
Населенный пункт - 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Станции метеорологические судовые (Перископ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «НПК Морсвязьавтоматика»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96635-25 13.10.2030 |
Станции метеорологические судовые, Перископ Общество с ограниченной ответственностью «НПК Морсвязьавтоматика» (РОССИЯ 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е) |
ОТ МП |
1 год |
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Кто поверяет Станции метеорологические судовые (Перископ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Станции метеорологические судовые (Перископ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Станции Перископ имеют встроенное программное обеспечение (ПО) «Periscope», которое обеспечивает сбор, обработку, прием, передачу данных от датчиков, отображение, архивирование результатов измерений, проверку состояния и настройку.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО станций Перископ от непреднамеренных и преднамеренных изменений «средний» согласно Рекомендации Р 50.2.077-2014.
аблица 2 - Идентификационные данные (признаки)
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Periscope |
|
Номер версии (идентификационный номер) ПО |
1.4.х1) |
|
1) Обозначения «х» не относятся к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на корпус репитера методом лазерной печати на маркировочной табличке и титульный лист руководства по эксплуатации ЦИУЛ.416531.103 РЭ и формуляра ЦИУЛ.416531.103 ФО типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа изделия» Руководства по эксплуатации ЦИУЛ.416531.103 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024 г.
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023 г.
Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Росстандарта № 1556 от 07.08.2023 г.
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - V107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019 г.
ЦИУЛ.416531.103 ТУ «Станция метеорологическая судовая Перископ. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «НПК Морсвязьавтоматика»
(ООО «НПК МСА»)
ИНН 7842327352
Юридический адрес: 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е
Телефон: +7 (812) 622-23-10
E-mail: info@unicont.com
Web-сайт: https://unicont.com/
Изготовитель
Общество с ограниченной ответственностью «НПК Морсвязьавтоматика»
(ООО «НПК МСА»)
ИНН 7842327352
Адрес: 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е
Телефон: +7 (812) 622-23-10
E-mail: info@unicont.com
Web-сайт: https://unicont.com/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «НПК Морсвязьавтоматика»
(ООО «НПК МСА»)
ИНН 7842327352
Юридический адрес: 192174, г. Санкт-Петербург, ул. Кибальчича, д. 26, лит. Е
Телефон: +7 (812) 622-23-10
E-mail: info@unicont.com
Web-сайт: https://unicont.com/
Конструктивно станции Перископ выполнены из следующих составных частей (СЧ): первичных измерительных преобразователей (датчиков), устройства отображения -универсального цифрового репитера ДР-209М (репитер), вспомогательных и связующих компонентов: многофункционального конвертера МФК-151, гироконвектора ГК-101, сумматора сообщений NMEA (СД-117), усилителя-размножителя сигналов NMEA (МДУ-102), блока питания БП-103, блока бесперебойного питания ББП-114-24, преобразователя постоянного напряжения ППН-108.
Репитер представляет собой процессорный модуль, совмещенный с ЖК-дисплеем с портом для приема и обработки метеорологической информации, поступающей по интерфейсу RS-422/485 от датчиков и последующей визуализацией рассчитанных данных в удобном для пользователя виде, а также для создания отчетов.
Принцип действия датчиков:
-
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
-
- при измерении относительной влажности воздуха основан на зависимости емкости датчика в зависимости от относительной влажности воздуха;
-
- при измерении атмосферного давления основан на зависимости емкости датчика в зависимости от изменения атмосферного давления;
-
- при измерении направления воздушного потока механическим датчиком основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота;
-
- при измерении скорости и направления воздушного потока ультразвуковым датчиком основан на зависимости времени прохождения ультразвукового сигнала между парами первичных измерительных преобразователей;
-
- при измерении количества и интенсивности атмосферных осадков основан на применении прямого пьезоэлектрического эффекта и преобразовании полученного сигнала в данные о количестве и интенсивности атмосферных осадков;
-
- при измерении МОД основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД;
- при измерении ВНГО основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код.
Перечень датчиков станции Перископ представлен в таблице 1.
Таблица 1 - Перечень датчиков станции Перископ_____________________________________
|
Канал измерений |
Датчик |
|
температуры воздуха |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315 |
|
относительной влажности воздуха |
ДМ-315; ДМ-ДТВ-315, ДМ-АД-315 |
|
скорости воздушного потока |
ДМ-315, ДМ-СНВ-315, ДМ-АН-М-319 |
|
направления воздушного потока |
ДМ-315, ДМ-СНВ-315, ДМ-Р-М-319, ДМ-АР-К-319 |
|
атмосферного давления |
ДМ-315, ДМ-ДТВ-315, ДМ-АД-315 |
|
МОД |
ДМ-ДВ-316 |
|
ВНГО |
ДМ-ВО-Л-320 (ДОЛ-2) |
|
количества и интенсивности атмосферных осадков |
ДМ-315 |

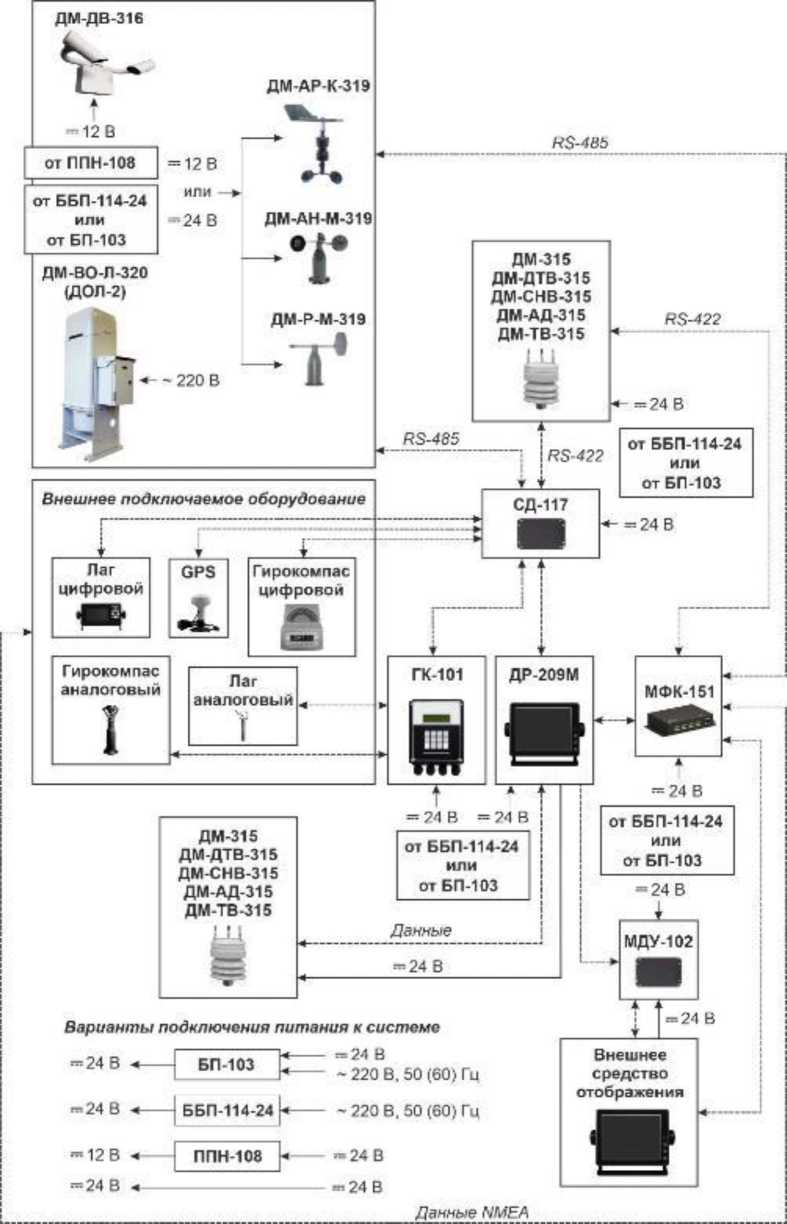

Общая схема станции Перископ представлена на рисунке 1.
Нанесение знака поверки на станции Перископ не предусмотрено. Заводской номер, в виде буквенно-цифрового обозначения, состоящий из трех букв русского алфавита и девяти арабских цифр, в котором первые шесть цифр обозначают год, месяц выпуска и номер партии, оставшиеся три знака, пишутся через дефис и обозначают порядковый номер изделия в партии, наносится на корпус репитера в виде маркировочной таблички методом лазерной печати. Место нанесения заводского номера и знака утверждения типа на станции Перископ представлено на рисунке 2.
Пломбировка не предусмотрена.
Лаг цифровой
ДМ-ДВ-316
t-А
-24 В
-24 В
_______Данные NMEA
Внешнее средство отображения
-12 В
-24 В
Внешнее подключаемое оборудование
RS-'tBb
12 В
GPS
Гирокомпас цифровой
Ж
ГК-101
ДР-209М
“1 *
— 24 В = 24 В
Данные
-24 В
ДМ-ВО-Л-320 (ДОЛ-2)
= 12В
или
24 В
ДМ-АН-М-319
•г
Гирокомпас аналоговый
I
RS-422
24 В
'220 В
ДМ-Р-М-319
V
RS-485
= 24 В
= 24 В
ДМ-315 ДМ-ДТВ-315 ДМ-СНВ-315 ДМ-АД-315 ДМ-ТВ-315
I I 1
4_М
от П ПН-108
от ББП-114-24 или от БП-103
Варианты подключения питания к системе
-24 В
БП-103
=24 В
ББП-114-24
220 В, 50 (60) Гц
П ПН-108 «
= 24 В
'220 8,50 (60) Гц
-24 В
от ББП-114-24 или от БП-103
от ББП-114-24 или от БП-103
от ББП-114-24
или
от БП-103
МФК-151
Лаг аналоговый
41
г
Рисунок 1 - Общая схема станции Перископ

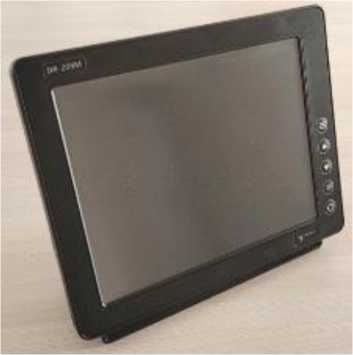

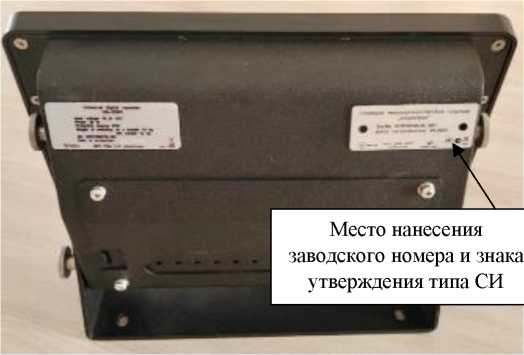

Рисунок 2 - Общий вид репитера с указанием места нанесения заводского номера
и знака утверждения типа СИ
Место нанесения заводского номера и знака утверждения типа СИ
Таблица 6 - Комплектность станции Перископ
|
Наименование |
Обозначение |
Количество |
|
Станция метеорологическая судовая |
Перископ |
1 шт. |
|
Руководство по эксплуатации |
ЦИУЛ.416531.103 РЭ |
1 экз. |
|
Техническое описание |
ЦИУЛ.416531.103 Д1 |
1 экз. |
|
Формуляр |
ЦИУЛ.416531.103 ФО |
1 экз. |
|
*Количество и состав измерительных каналов конкретной станции Перископ указываются в формуляре | ||
Таблица 3 - Метрологические характеристики
|
Наименование ИК |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК атмосферного давления |
ДМ-315, ДМ-ДТВ-315, ДМ-АД-315 |
Диапазон измерений атмосферного давления, гПа |
от 300 до 1200 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа:
|
±1,0 ±0,3 ±1,0 |
Продолжение . таблицы 3
|
Наименование ИК |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК температуры воздуха |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315 |
Диапазон измерений температуры воздуха, °С |
от -52 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C:
|
±0,3 ±0,2 | ||
|
ИК относительной влажности воздуха |
ДМ-315, ДМ-ДТВ-315, ДМ-ТВ-315 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
н- н- | ||
|
ИК МОД |
ДМ-ДВ-316 |
Диапазон измерений МОД, м |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений МОД, %:
|
±8 ±10 | ||
|
ИК ВНГО |
ДМ-ВО-Л-320 |
Диапазон измерений ВНГО, м |
от 10 до 7500 |
|
Пределы допускаемой погрешности измерений ВНГО:
|
н- н Ю | ||
|
ИК скорости и направления воздушного потока |
ДМ-315, ДМ-СНВ-315 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:
|
±0,3 ±(0,3+0,02^) | ||
|
ДМ-АН-М-319 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,03^) | ||
|
ДМ-АР-К-319 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,03^) | ||
|
ДМ-315, ДМ-СНВ-315 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
Продолжение . таблицы 3
|
Наименование ИК |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК скорости и направления воздушного потока |
ДМ-Р-М-319, ДМ-АР-К-319 |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ИК количества атмосферных осадков |
ДМ-315 |
Диапазон измерений количества атмосферных осадков, мм |
от 0,2 до 999 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,05^X2)) | ||
|
ИК интенсивности атмосферных осадков |
ДМ-315 |
Диапазон измерений интенсивности атмосферных осадков, мм/ч |
от 0,2 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч |
±(0,2+0,05^3)) | ||
| |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Параметры питания при использовании БП-103: | ||||
|
- напряжение постоянного тока, В |
от 18 до 31 | |||
|
- напряжение переменного тока, В |
от 198 до 242 | |||
|
- частота, Гц |
от 50 до 60 | |||
|
Параметры питания при использовании ББП-114-24: | ||||
|
- напряжение постоянного тока, В |
28,4 | |||
|
- напряжение переменного тока, В |
от 198 до 242 | |||
|
- частота, Гц |
от 50 до 60 | |||
|
Параметры питания при использовании ППН-108: | ||||
|
- напряжение постоянного тока, В |
от 18 до 31 | |||
|
- напряжение постоянного тока для питания | ||||
|
составных частей, В |
от 11 до 16 | |||
|
Максимальная потребляемая мощность, Вт, не более |
1450 | |||
|
Наименование характеристики |
Значение | |||
|
Интерфейсы связи |
RS-422, RS-485 | |||
|
Габаритные размеры составных частей, мм, не более: |
длина, мм |
ширина, мм |
высота, мм |
диаметр, мм |
|
Универсальный цифровой репитер ДР-209М |
208,0 |
160,0 |
67,6 |
- |
|
Многофункциональный конвертер NMEA МФК-151 |
157,5 |
94,0 |
30,5 |
- |
|
Гироконвертор ГК-101 |
199,4 |
134,2 |
67,3 |
- |
|
Сумматор сообщений NMEA, тип СД-117 |
194,0 |
119,0 |
32,0 |
- |
|
Усилитель-размножитель сигнала NMEA МДУ-102 |
194,0 |
119,0 |
32,0 |
- |
|
Преобразователь постоянного напряжения:
|
276,6 |
169,0 |
63,8 |
- |
|
Блок питания БП-103 |
280,0 |
168,0 |
101,0 |
- |
|
Блок бесперебойного питания ББП-11-24 |
412,5 |
295,0 |
215,6 |
- |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |||
|
Габаритные размеры составных частей, мм, не более: |
длина, мм |
ширина, мм |
высота, мм |
диаметр, мм |
|
Датчик метеорологический ДМ-315 |
- |
- |
312,0 |
140,0 |
|
Датчик метеорологический ДМ-ДТВ-315 |
- |
- |
312,0 |
140,0 |
|
Датчик метеорологический ДМ-СНВ-315 |
- |
- |
215,0 |
140,0 |
|
Датчик метеорологический ДМ-АД-315 |
- |
- |
215,0 |
140,0 |
|
Датчик метеорологический ДМ-ТВ-315 |
- |
- |
312,0 |
140,0 |
|
Датчик метеорологический ДМ-ДВ-316 |
600,0 |
290,0 |
245,0 |
- |
|
Датчик метеорологический ДМ-Р-М-319 |
- |
- |
200,0 |
225,0 |
|
Датчик метеорологический ДМ-АР-К-319 |
390,0* |
- |
458,0*, 310,0** |
300,0** |
|
Датчик метеорологический ДМ-АН-М-319 |
- |
- |
176,0 |
220,0 |
|
Датчик метеорологический ДМ-ВО-Л-320 |
560,0 |
398,0 |
1084,0 |
- |
|
* Г абаритные размеры указаны с учетом кронштейна. ** Г абаритные размеры указаны для датчика без кронштейна. | ||||
|
Масса составных частей, кг, не более: | ||||
|
Универсальный цифровой репитер ДР-209М:
|
о о | |||
|
Многофункциональный конвертер NMEA МФК-151 |
0,65 | |||
|
Гироконвертор ГК-101 |
1,20 | |||
|
Сумматор сообщений NMEA, тип СД-117 |
0,63 | |||
|
Усилитель-размножитель сигнала NMEA МДУ-102 |
0,65 | |||
|
Преобразователь постоянного напряжения:
|
2,20 2,30 | |||
|
Блок питания БП-103 |
4,40 | |||
|
Блок бесперебойного питания ББП-114-24 |
21,70 | |||
|
Датчик метеорологический ДМ-315 |
1,60 | |||
|
Датчик метеорологический ДМ-ДТВ-315 |
1,40 | |||
|
Датчик метеорологический ДМ-СНВ-315 |
1,20 | |||
|
Датчик метеорологический ДМ-АД-315 |
1,00 | |||
|
Датчик метеорологический ДМ-ТВ-315 |
1,40 | |||
|
Датчик метеорологический ДМ-ДВ-316 |
10,00 | |||
|
Датчик метеорологический ДМ-Р-М-319 |
0,41 | |||
|
Датчик метеорологический ДМ-АР-К-319 |
0,70* | |||
|
Датчик метеорологический ДМ-АН-М-319 |
0,24 | |||
|
Датчик метеорологический ДМ-ВО-Л-320 |
49,00 | |||
|
* Масса указана с учетом кронштейна. | ||||
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура воздуха, °С | |
|
Универсальный цифровой репитер ДР-209М; |
от -15 до +55 |
|
Многофункциональный конвертер NMEA МФК-151; | |
|
Г ироконвертор ГК-101; | |
|
Сумматор сообщений NMEA, тип СД-117; | |
|
Усилитель-размножитель сигнала NMEA МДУ-102; | |
|
Преобразователь постоянного напряжения:
| |
|
Блок питания БП-103; | |
|
Блок бесперебойного питания ББП-11-24; | |
|
Датчик метеорологический ДМ-315; |
от -52 до +60 |
|
Датчик метеорологический ДМ-ДТВ-315; | |
|
Датчик метеорологический ДМ-СНВ-315; | |
|
Датчик метеорологический ДМ-АД-315; | |
|
Датчик метеорологический ДМ-ТВ-315; | |
|
Датчик метеорологический ДМ-ДВ-316; |
от -40 до +60 |
|
Датчик метеорологический ДМ-Р-М-319; | |
|
Датчик метеорологический ДМ-АР-К-319; | |
|
Датчик метеорологический ДМ-АН-М-319; |
от -30 до +60 |
|
Датчик метеорологический ДМ-ВО-Л-320 |
от -50 до +50 |
|
- относительная влажность воздуха, % |
до 98 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
5000 |
|
Средний срок службы, лет |
10 |
