Номер по Госреестру СИ: 96637-25
96637-25 Модули аналогового ввода/вывода
(SIMATIC S7-200 SMART)
Назначение средства измерений:
Модули аналогового ввода/вывода SIMATIC S7-200 SMART (далее - модули) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока в цифровые сигналы, а также цифровых сигналов в выходные аналоговые сигналы силы и напряжения постоянного тока.

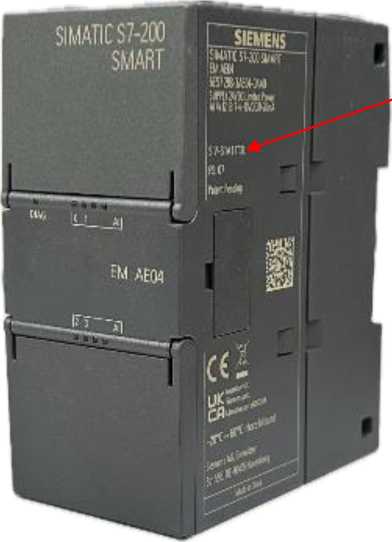

Внешний вид.
Модули аналогового ввода/вывода
Рисунок № 1
Внешний вид.
Модули аналогового ввода/вывода
Рисунок № 2
Общие сведения
Дата публикации - 14.10.2025
Срок свидетельства -
Номер записи - 82d65151-5603-6e2e-38c5-70d8954ef07c
ID в реестре СИ - 1427099
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 6ES7 288-3AQ02-0AA0, мод. 6ES7 288-3AE08-0AA0, мод. 6ES7 288-3AE04-0AA0,
Производитель
Изготовитель - Siemens Industrial Automation Products Ltd.
Страна - КИТАЙ
Населенный пункт - 99, Tian Yuan Road, West District, HITECH Zone, Chengdu, Sichuan Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок - 33
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 20
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Модули аналогового ввода/вывода (SIMATIC S7-200 SMART)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Siemens Industrial Automation Products Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96637-25 |
Модули аналогового ввода/вывода, SIMATIC S7-200 SMART Siemens Industrial Automation Products Ltd. (КИТАЙ 99, Tian Yuan Road, West District, HITECH Zone, Chengdu, Sichuan Province) |
ОТ МП |
3 года |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Модули аналогового ввода/вывода (SIMATIC S7-200 SMART)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 33 | 33 | 0 | 0 | 33 | 33 | 0 |
Стоимость поверки Модули аналогового ввода/вывода (SIMATIC S7-200 SMART)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей представлено встроенным ПО.
Встроенное ПО модулей предназначено для обеспечения функционирования модулей, управления режимами их работы, выбора встроенных измерительных и вспомогательных функций.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО): - модификация 6ES7 288-3AE04-0AA0 |
V01.01.01 |
|
- модификация 6ES7 288-3AE08-0AA0 |
V01.00.00 |
|
- модификация 6ES7 288-3AQ02-0AA0 |
V01.00.01 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на модули не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Основные технические данные» документа «Модули аналогового ввода/вывода SIMATIC S7-200 SMART. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Правообладатель
Siemens Industrial Automation Products Ltd., Китай
Адрес: No.99, Tian Yuan Road, West District, HITECH Zone, Chengdu, Sichuan Province, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Siemens Industrial Automation Products Ltd., Китай
Адрес: No.99, Tian Yuan Road, West District, HITECH Zone, Chengdu, Sichuan Province, China
Принцип действия модулей основан на аналого-цифровом преобразовании аналоговых сигналов напряжения и силы постоянного тока в цифровые сигналы, а также цифро-аналоговом преобразовании цифровых сигналов в сигналы силы и напряжения постоянного тока.
Конструктивно модули выполнены в пластиковых корпусах черного цвета, предназначенных для монтажа на DIN-рейку. Внутри корпуса расположены печатные платы с аналого-цифровыми или цифро-аналоговыми преобразователями (в зависимости от модификации модуля) и элементами электронной схемы. На передней панели модулей расположены светодиодные индикаторы состояния, на верхней панели - клеммные контакты для подключения источника питания, линий связи и источников сигналов, а также разъемы для подключения внешних устройств.
Модули изготовлены в модификациях 6ES7 288-3AE04-0AA0, 6ES7 288-3AE08-0AA0, 6ES7 288-3AQ02-0AA0, отличающихся количеством измерительных каналов, а также функциями (6ES7 288-3AE04-0AA0, 6ES7 288-3AE08-0AA0 - для аналого-цифровых преобразований; 6ES7 288-3AQ02-0AA0 - для цифро-аналоговых преобразований). Модули предназначены для работы совместно с модулями центрального процессорного устройства.
К модулям данного типа относятся модули аналогового ввода S7-200 SMART с зав. №№:
-
- V-RDA07YU8, V-RDA07ZJZ, V-RDA080DU, V-RDA07V90, V-S1A1BB75,
V-R0A0PFKQ, V-R0A0P9HM, V-R0A0PBGR, V-S1A1BECV, V-S1A11T3L - модификация 6ES7 288-3AE04-0AA0;
-
- V-S3A12Z0A, V-S1A27WDZ, V-S2A111SD, V-S3A12YVN, V-S3A12X2Z, V-S3A12YXD, V-S4A0Q2KY - модификация 6ES7 288-3AE08-0AA0;
-
- V-RNA0CK4J, V-RNA0CJXT, V-S4A11XJR - модификация 6ES7 288-3AQ02-0AA0.
Заводской номер нанесен на боковую панель модулей методом лазерной гравировки в виде буквенно-цифрового кода.
Общий вид модулей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид модулей с указанием места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Диапазон преобразований аналоговых/ цифровых сигналов |
Пределы допускаемой приведенной (к диапазону преобразований аналогового сигнала) погрешности преобразований, % | |
|
На входе |
На выходе | |
|
модификации 6ES7 288-3AE04-0AA0, 6ES7 288-3AE08-0AA0 | ||
|
от 0 до 20 мА |
от 0 до 27648 ед. |
±0,2 |
|
от -10 до +10 В от -5 до +5 В от -2,5 до +2,5 В |
от -27648 до +27648 ед. |
±0,1 |
|
модификация 6ES7 288-3AQ02-0AA0 | ||
|
от 0 до 27648 ед. |
от 0 до 20 мА |
±0,2 |
|
от -27648 до +27648 ед. |
от -10 до +10 В |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов, шт.: - модификация 6ES7 288-3AE04-0AA0 |
4 |
|
- модификация 6ES7 288-3AE08-0AA0 |
8 |
|
- модификация 6ES7 288-3AQ02-0AA0 |
2 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, В^А, не более |
1,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
100х81х45 |
|
Масса, кг, не более |
0,18 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность, % |
от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
