Номер по Госреестру СИ: 96639-25
96639-25 Полуприцеп-цистерна
(VANHOOL)
Назначение средства измерений:
Полуприцеп-цистерна VANHOOL (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Внешний вид.
Полуприцеп-цистерна
Рисунок № 1

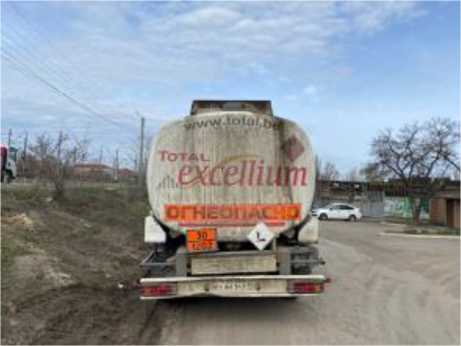

Внешний вид.
Полуприцеп-цистерна
Рисунок № 2

Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в Паспорте «Полуприцеп-цистерна VANHOOL», раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
Van Hool, Бельгия
Адрес: Burgemeester Hensstraat 11, BE-2500, Lier (Koningshooikt), Belgium
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»(ООО фирма «Метролог»)
Юридический адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.12, офис 33
Место нахождения: 420043, РТ, г. Казань, ул. Вишневского, д.26а, каб. №19
Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
Van Hool, Бельгия
Адрес: Burgemeester Hensstraat 11, BE-2500, Lier (Koningshooikt), Belgium
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении овальную форму, установленной на шасси. ППЦ состоит из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

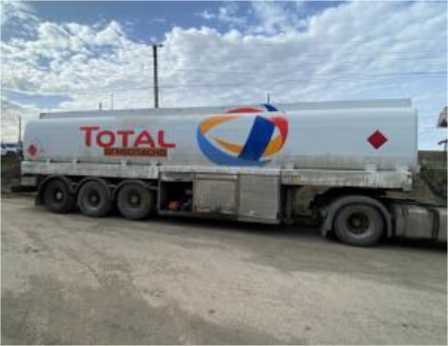

Общий вид ППЦ VANHOOL зав.№15134 представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ VANHOOL

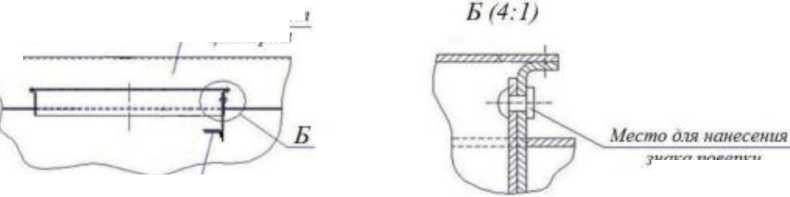

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Верхний борт ■ цистерны
знака поверки
[Указательуровня
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Таблица 3 - ______________
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
VANHOOL |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39600 |
|
Вместимость 1 секции, дм3 |
14500 |
|
Вместимость 2 секции, дм3 |
5000 |
|
Вместимость 3 секции, дм3 |
3300 |
|
Вместимость 4 секции, дм3 |
2300 |
|
Вместимость 5 секции, дм3 |
14500 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт. |
5 |
|
Снаряженная масса, кг, не более |
8120 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
