Номер по Госреестру СИ: 96643-25
96643-25 Трансформаторы напряжения
(TJP 6.0)
Назначение средства измерений:
Трансформаторы напряжения TJP 6.0 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

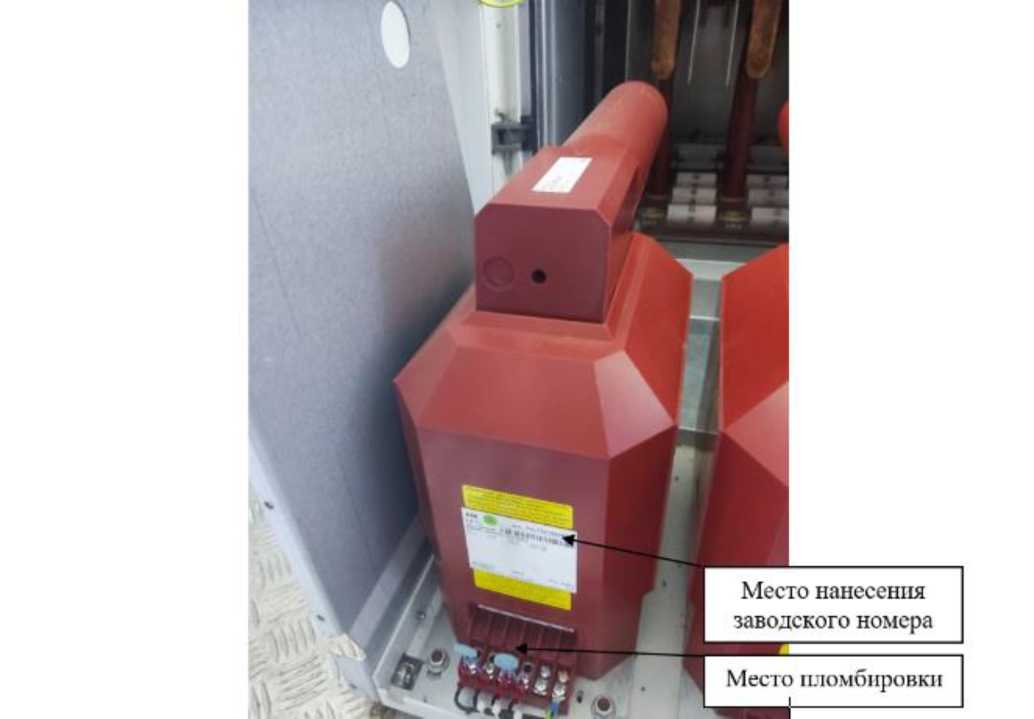

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ПравообладательФирма «ABB s.r.o.», Чехия
Юридический адрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Web-cайт: www.abb.com
Изготовитель
Фирма «ABB s.r.o.», ЧехияАдрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Web-cайт: www.abb.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «ABB s.r.o.», ЧехияЮридический адрес: Videnska 117, 619 00 Brno, Czech republic
Телефон: +420 547 152 602
Web-cайт: www.abb.com
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода, залитого компаундом на основе эпоксидной смолы, из одной первичной обмотки и двух вторичных.
Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой. На узкой боковой стенке корпуса размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения TJP 6.0 зав. № 1VLT5211014136, 1VLT5211014137, 1VLT5211014138, 1VLT5213016729, 1VLT5213016730, 1VLT5213016731, 1VLT5213016732, 1VLT5213016733, 1VLT5213016734.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде буквенно-цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
1VLT5211014136, 1VLT5211014137, 1VLT5211014138 |
1VLT5213016729, 1VLT5213016730, 1VLT5213016731, 1VLT5213016732, 1VLT5213016733, 1VLT5213016734 | |
|
Номинальное напряжение первичной обмотки Uinmi, кВ |
22/\3 |
22/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
110/\3 |
110/\3 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
20 |
25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +50 |
