Сведения о средстве измерений: 96644-25 Трансформаторы напряжения

Номер по Госреестру СИ: 96644-25
96644-25 Трансформаторы напряжения
(VTA-170)

Назначение средства измерений:
Трансформаторы напряжения VTA-170 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

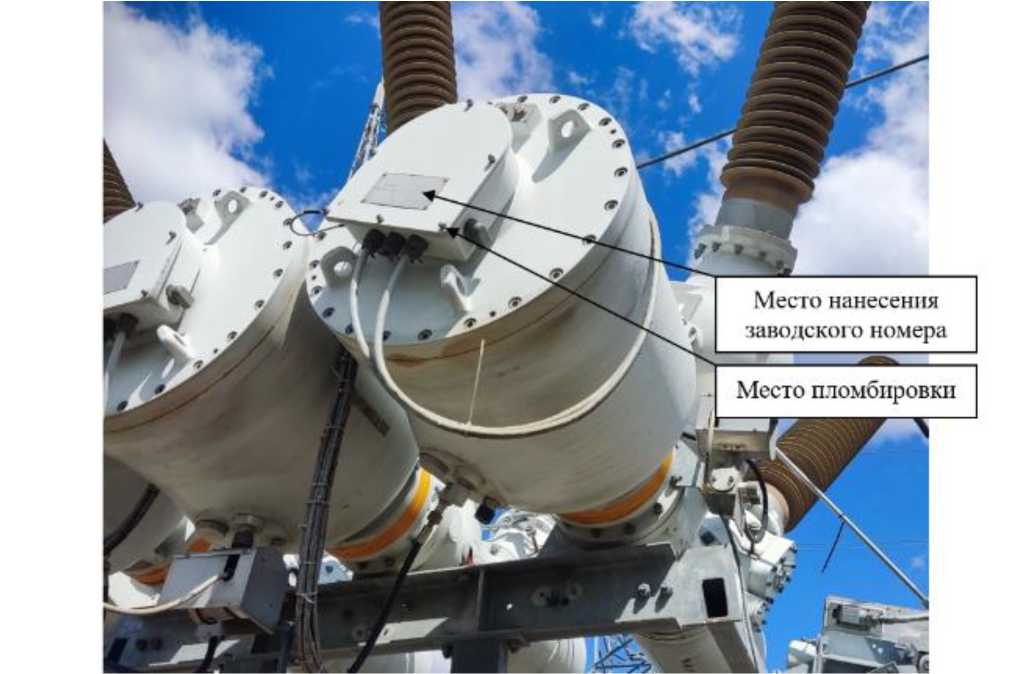

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 14.10.2025
Срок свидетельства -
Номер записи - 55f892e0-90aa-5190-b4e0-e60cb3ebc38c
ID в реестре СИ - 1427092
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

VTA-170,

Производитель

Изготовитель - ABB Guangdong SiHui Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 8 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 1335 дн.

Приказы РСТ, где упоминается данный тип СИ

№2205 от 2025.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы напряжения (VTA-170)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ABB Guangdong SiHui Instrument Transformer Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96644-25

Трансформаторы напряжения, VTA-170
ABB Guangdong SiHui Instrument Transformer Co., Ltd. (КИТАЙ 8 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN)
ОТ
4 года
В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

Бесплатный

Кто поверяет Трансформаторы напряжения (VTA-170)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРТЕСТ"
(RA.RU.311723)
  • VTA-170
  • 6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы напряжения (VTA-170)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

    Правообладатель

    Фирма «ABB Guangdong SiHui Instrument Transformer Co., Ltd.», Китай

    Юридический адрес: 18 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN, China

    Телефон: +86 758 360 1568

    Web-cайт: www.abb.com

    E-mail: sales-cnits@cn.abb.com

    Изготовитель


    Фирма «ABB Guangdong SiHui Instrument Transformer Co., Ltd.», Китай
    Адрес: 18 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN, China
    Телефон: +86 758 360 1568
    Web-cайт: www.abb.com
    E-mail: sales-cnits@cn.abb.com

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
    (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, 31
    Телефон: +7 (495) 544-00-00
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель


    Фирма «ABB Guangdong SiHui Instrument Transformer Co., Ltd.», Китай
    Юридический адрес: 18 Xinwang Road, Huanggang Community, Dongcheng Street, SiHui, Guangdong, 526238 CN, China
    Телефон: +86 758 360 1568
    Web-cайт: www.abb.com
    E-mail: sales-cnits@cn.abb.com

    Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа. Имеют первичную и несколько вторичных обмоток, размещенных в баке, заполненном элегазом. Плотность газа контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечники трансформаторов напряжения набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформаторов напряжения помещена в бак, изготовленный из алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки. Крышка коробки пломбируется для предотвращения несанкционированного доступа.

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения VTA-170 зав. №№ GD11/634R0401, GD11/634R0402, GD11/634R0403, GD11/634R0404, GD11/634R0405, GD11/634R0406.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде буквенно-цифрового обозначения.

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (VTA-170), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Место пломбировки

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    VTA-170

    1 шт.

    Паспорт

    VTA-170

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки Uinmi, кВ

    150/^3

    Номинальное напряжение и2ном, В основной вторичной обмотки

    100/^3

    дополнительной вторичной обмотки

    100

    Номинальная частота Гном, Гц

    50

    Класс точности по ГОСТ 1983 основной вторичной обмотки

    0,2; 3,0

    дополнительной вторичной обмотки

    Номинальная мощность, В^А основной вторичной обмотки

    50;250

    дополнительной вторичной обмотки

    600

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -30 до +40
