К данному типу относится набор зав. № 03/07.

Принцип действия набора основан на пропорциональности веса меры и ее массы, а также на известных соотношениях между геометрическими размерами твердого однородного тела и его положением центра масс.

Масса каждой меры набора определяется через известную массу эталонной гири и измеренное отношение весов (масс) эталонной гири и этой меры.

Координаты центра масс каждой меры набора определяются исходя из объема конечных частей правильной геометрической формы, на которые можно условно разделить меру, и расположения их центра масс, рассчитанных на основании измерений геометрических размеров мер.

Набор имеет сборную конструкцию и состоит из эталонных мер и крепежных элементов к ним. Эталонные меры трех типов - сегмент, стойка и гиря. Эталонные меры собираются в конфигурации, воспроизводящие другие значения соответствующих величин, в том числе воспроизводящие граничные точки диапазонов воспроизведения величин (характерные конфигурации). Для величин, воспроизводимых эталонными мерами, нормируются номинальные значения, которые указываются в его паспорте.

Эталонные меры типа «Сегмент» обеспечивают смещение центра масс вдоль вертикальной оси в сторону увеличения и воспроизведение верхней границы диапазона измерений и близкой к ней области для вертикальной координаты центра масс при установке трех сегментов со стойкой с гирями. Устанавливаются только в центр измерительной платформы исследуемого стенда.

Эталонная мера типа «Стойка» обеспечивает смещение центра масс вдоль вертикальной оси в сторону увеличения и воспроизведение верхней границы диапазона измерений и близкой к ней области для вертикальной координаты центра масс при установке вместе с тремя сегментами. Используется только для получения максимального значения вертикальной координаты центра масс и максимальной массы. Устанавливается только сверху сегмента. Предназначена только для совместного использования с эталонными мерами «Гиря 100» и «Гиря 115».

Эталонные меры типа «Гиря 50» воспроизводят сочетание минимального значения измеряемых стендом массы и вертикальной координаты центра масс. Обеспечивают смещение центра масс вдоль горизонтальных осей в положительном и отрицательном направлениях.

Эталонные меры типа «Гиря 140» обеспечивают смещение центра масс вдоль горизонтальных осей в положительном и отрицательном направлениях. Устанавливаются на измерительную платформу стенда, включая воспроизведение максимального значения массы.

Эталонные меры типа «Гиря 100» и «Гиря 115» обеспечивают смещение центра масс вдоль вертикальной оси в сторону увеличения и воспроизведение верхней границы диапазона измерений и близкой к ней области для вертикальной координаты центра масс. Предназначены только для использования с эталонной мерой типа «Стойка».

Эталонные гиря КГО-2 и ГО-20 участвуют в воспроизведении максимальной массы. Устанавливаются на измерительную платформу поверяемого стенда.

Установленные в начале выбранной системы координат эталонные меры типа «Сегмент», «Стойка», «Гиря 100» и «Гиря 115» обеспечивают смещение центра масс конфигурации вдоль вертикальной оси, а эталонные меры типа «Гиря 50» и «Гиря 140» крепящиеся на определенном расстоянии от начала координат, обеспечивают смещение центра масс собранной конфигурации вдоль горизонтальных осей, в том числе для воспроизведения граничных значений горизонтальных координат центра масс.

Пломбирование набора калибровочного мер массы и длины в области измерений координат центра масс НКМ-5т не предусмотрено.

Заводской номер набора в виде цифрового обозначения, состоящего из двух двухзначных чисел, разделенных знаком дроби, наносится на титульный лист паспорта.

На элементы набора заводские номера нанесены ударным способом в следующих местах:

• - эталонные меры типа «Сегмент» - на боковую цилиндрическую поверхность нижнего фланца в формате трехзначного числа;

• - эталонные меры типа «Стойка», «Гиря 50», «Гиря 140», «Гиря 100» и «Гиря 115» - на боковой цилиндрической поверхности в формате трехзначного числа;

• - меры массы типа «Гиря КГО-2» на боковой цилиндрической поверхности в формате однозначного числа;

• - меры массы «Гиря ГО-20» на боковой поверхности в формате трехзначного числа;

• - крепежные элементы на боковой плоскости шестигранной головки в формате трехзначного числа.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид эталонных мер набора приведен на рисунках 1, 2.

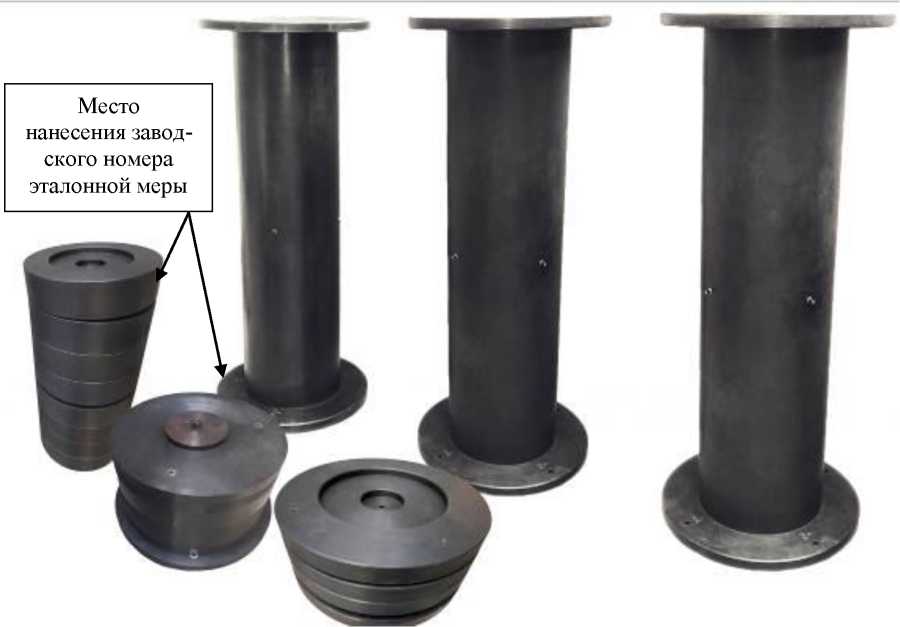

Рисунок 1 - Общий вид эталонных мер типа «Сегмент», «Гиря 50», «Гиря» 140», «Стойка с гирями 100 и 115», используемых для воспроизведения координат центра масс

Место

нанесения завод ского номера меры массы

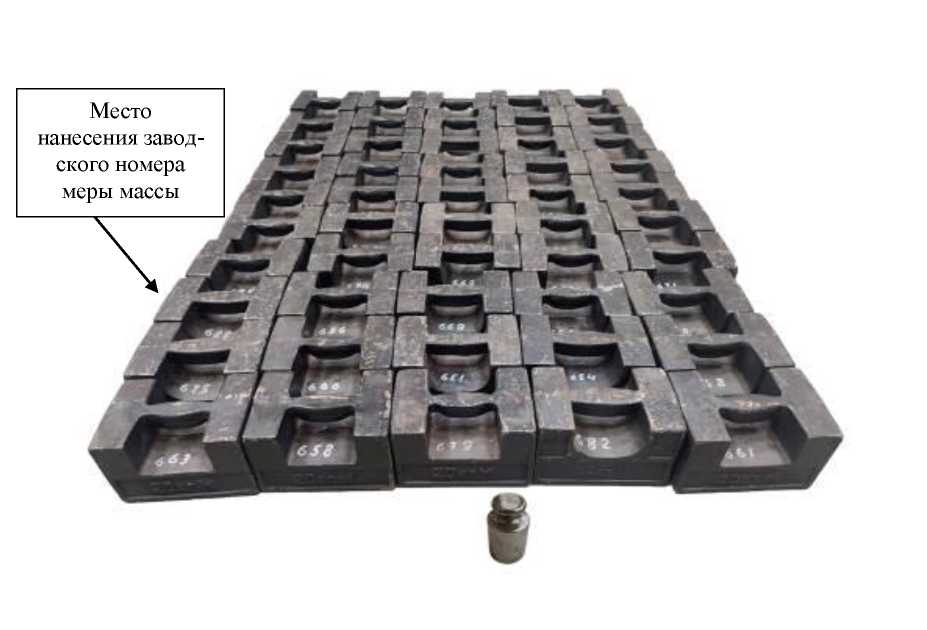

Рисунок 2 - Общий вид эталонных мер типа «Гиря КГО-2» и «Гиря ГО-20», используемых для воспроизведения массы

Таблица 5 -

Таблица 2 - Метрологические характеристики воспроизведения координат центра масс

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности
