Номер по Госреестру СИ: 96651-25
96651-25 Микрометры
(RGK)
Назначение средства измерений:
Микрометры RGK (далее - микрометры) предназначены для измерений наружных размеров деталей.

Внешний вид.
Микрометры
Рисунок № 1

Внешний вид.
Микрометры
Рисунок № 2

Внешний вид.
Микрометры
Рисунок № 3

Внешний вид.
Микрометры
Рисунок № 4
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция микрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Порядок работы» руководства по эксплуатации «Микрометры RGK. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd. «Микрометры RGK».
ПравообладательGuilin Guanglu Measuring Instrument Co., Ltd., Китай
Адрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi, Китай
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
Адреса мест осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
Россия, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Правообладатель
Guilin Guanglu Measuring Instrument Co., Ltd., КитайАдрес: No. 27 Chang Feng Road, Ding Jiang Town, Ling Chuan County, Guilin, 541213, Guangxi, Китай
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются в следующих модификациях:
-
- МСМ-50, МСМ-75, МСМ-100, МРМ-25, МРМ-50, МРМ-75, МРМ-100 - с отсчетом по шкалам стебля и барабана;
-
- МС-50, МС-75, МС-100 - с цифровым отсчетным устройством.
Модификации отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), погрешностью измерений, отсчетным устройством и конструкцией.
Микрометры изготавливаются в исполнениях 1 и 2, отличающихся метрологическими характеристиками.
Микрометры состоят из скобы, в которую с одной стороны установлена микрометрическая головка с плоской измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое расположено на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении на считывающем устройстве отображается фактическое абсолютное измерительное положение. Микрометры с цифровым отсчетным устройством оснащены функцией автоматического выключения для сохранения заряда батареи.
Для установки в начальное положение микрометры модификаций с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами с плоскими измерительными поверхностями.
[Tl RGKТоварный знак наносится на паспорт микрометров типографским методом,
а также на теплоизоляционную накладку на скобе краской или лазерной маркировкой. Цвет товарного знака может отличаться.
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, на барабан микрометра с помощью лазерной гравировки или наклейки.
Общий вид микрометров с указанием мест нанесения заводских номеров представлен на рисунках 1 - 4.
Место нанесения заводского номера представлено на рисунке 1-4.
Нанесение знака поверки на средство измерений и пломбирование микрометров

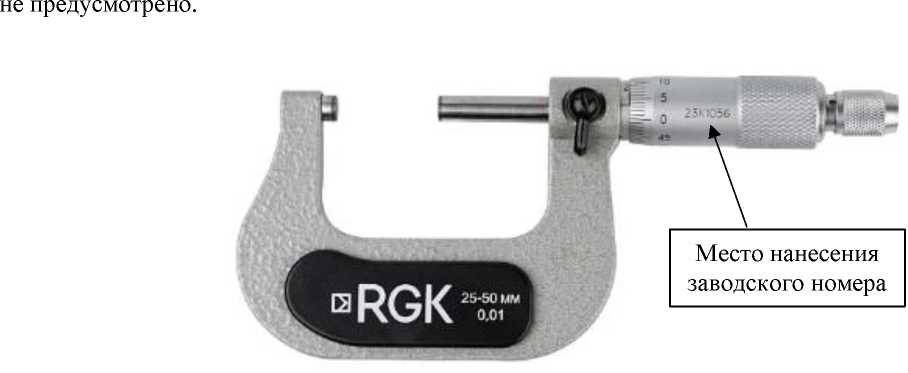

Рисунок 1 - Общий вид микрометров модификаций МСМ-50, МСМ-75, МСМ-100
с указанием места нанесения заводского номера
aRGK
45
40
Место нанесения заводского номера

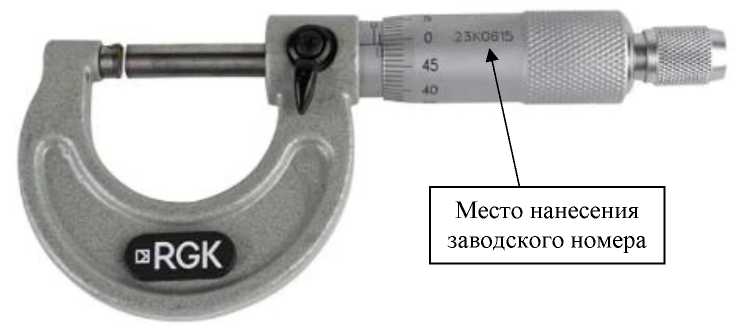

Рисунок 2 - Общий вид микрометров модификаций МРМ-25 с указанием места нанесения заводского номера

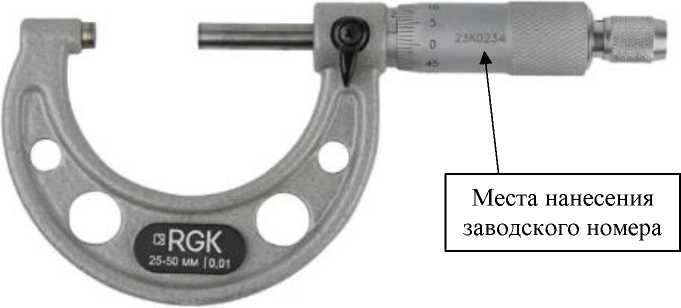

Рисунок 3 - Общий вид микрометров модификаций МРМ-50, МРМ-75, МРМ-100 с указанием мест нанесения заводского номера
75-100 мм
0.001
Д \
Mei заво
Место нанесения
заводского номера

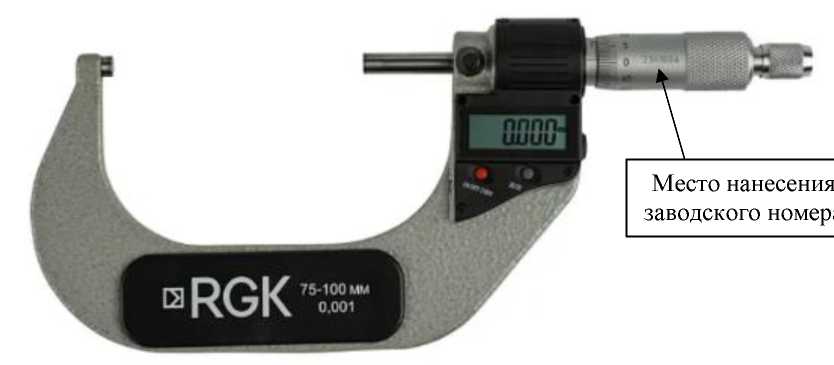

Рисунок 4 - Общий вид микрометров модификаций МС-50, МС-75, МС-100 с указанием места нанесения заводского номера
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр |
RGK |
1 шт. |
|
Источник питания^ |
- |
1 шт. |
|
Установочная мера2) |
- |
1 шт. |
|
Регулировочный ключ3) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
| ||
Таблица 1 - Метрологические характеристики
|
Модифи кация |
Диапазон измерений, мм |
Цена деления (шаг дискрет ности), мм |
Пределы допускаемой абсолютной погрешности микрометров, мкм |
Допускаемое изменение показаний микрометра от изгиба скобы при измерительном усилии 10 Н, мкм | |
|
Исполне ние 1 |
Исполне ние 2 | ||||
|
МСМ-50 |
от 25 до 50 |
0,01 |
±2,5 |
±4,0 |
2,0 |
|
МСМ-75 |
от 50 до 75 |
±2,5 |
±4,0 |
3,0 | |
|
МСМ-100 |
от 75 до 100 |
±2,5 |
±4,0 |
3,0 | |
|
МРМ-25 |
от 0 до 25 |
±2,0 |
±4,0 |
2,0 | |
|
МРМ-50 |
от 25 до 50 |
±2,5 |
±4,0 |
3,0 | |
|
МРМ-75 |
от 50 до 75 |
±2,5 |
±4,0 |
3,0 | |
|
МРМ-100 |
от 75 до 100 |
±2,5 |
±4,0 |
3,0 | |
|
МС-50 |
от 25 до 50 |
0,001 |
±2,0 |
±4,0 |
2,0 |
|
МС-75 |
от 50 до 75 |
±2,0 |
±4,0 |
3,0 | |
|
МС-100 |
от 75 до 100 |
±3,0 |
±4,0 |
3,0 | |
Таблица 2 - Допуск плоскостности и параллельности измерительных поверхностей
|
Модификация |
Допуск плоскостности плоских измерительных поверхностей микрометра, мкм, не более |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм, не более | ||
|
Исполнение 1 |
Исполнение 2 |
Исполнение 1 |
Исполнение 2 | |
|
1 |
2 |
3 |
4 |
5 |
|
МСМ-50 |
0,6 |
0,9 |
2,0 |
2,0 |
|
МСМ-75 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МСМ-100 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МРМ-25 |
0,6 |
0,9 |
1,5 |
2,0 |
|
МРМ-50 |
0,6 |
0,9 |
2,0 |
2,0 |
|
МРМ-75 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МРМ-100 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МС-50 |
0,6 |
0,9 |
2,0 |
2,0 |
|
МС-75 |
0,6 |
0,9 |
3,0 |
3,0 |
|
МС-100 |
0,6 |
0,9 |
3,0 |
3,0 |
Таблица 3 - Метрологические характеристики установочных мер
|
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
Отклонение от параллельности (плоскопараллельности) измерительных поверхностей установочных мер, мкм, не более |
|
25 |
±1,5 |
0,5 |
|
50 | ||
|
75 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Шаг микрометрического винта, мм |
0,5 |
|
Измерительное усилие микрометров, Н |
от 5 до 10 |
|
Колебание измерительного усилия, Н, не более |
2 |
|
Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер, мкм, не более |
0,08 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 5 - Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
МСМ-50 |
190 |
80 |
20 |
0,35 |
|
МСМ-75 |
220 |
90 |
20 |
0,40 |
|
МСМ-100 |
245 |
110 |
20 |
0,55 |
|
МРМ-25 |
160 |
60 |
20 |
0,20 |
|
МРМ-50 |
190 |
80 |
20 |
0,25 |
|
МРМ-75 |
220 |
100 |
20 |
0,30 |
|
МРМ-100 |
240 |
120 |
20 |
0,35 |
|
МС-50 |
210 |
80 |
28 |
0,35 |
|
МС-75 |
280 |
90 |
28 |
0,45 |
|
МС-100 |
260 |
100 |
28 |
0,55 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
