Номер по Госреестру СИ: 96659-25
96659-25 Анализаторы элементные
(ECS)
Назначение средства измерений:
Анализаторы элементные ECS (далее - анализаторы) предназначены для измерений массовой доли элементов (углерода, водорода, азота, серы и кислорода) в органических и неорганических материалах различного происхождения.

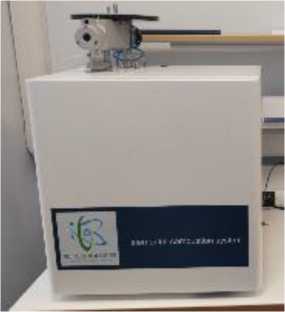

Внешний вид.
Анализаторы элементные
Рисунок № 1

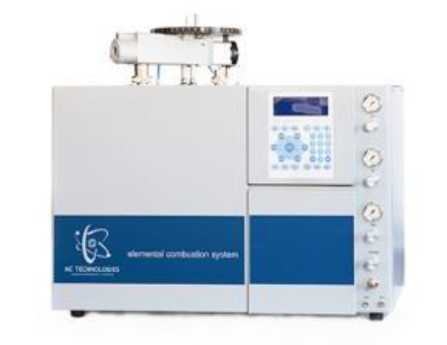

Внешний вид.
Анализаторы элементные
Рисунок № 2

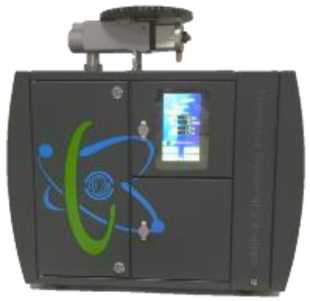

Внешний вид.
Анализаторы элементные
Рисунок № 3

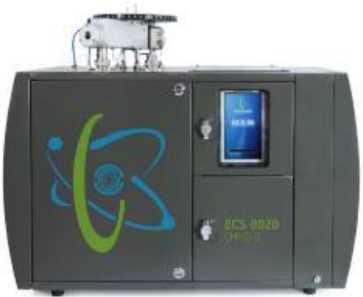

Внешний вид.
Анализаторы элементные
Рисунок № 4

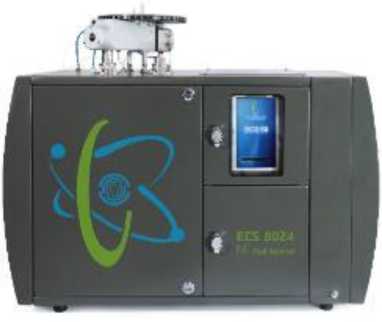

Внешний вид.
Анализаторы элементные
Рисунок № 5
Внешний вид.
Анализаторы элементные
Рисунок № 6
Внешний вид.
Анализаторы элементные
Рисунок № 7
Внешний вид.
Анализаторы элементные
Рисунок № 8
Общие сведения
Дата публикации - 17.10.2025
Срок свидетельства - 16.10.2030
Номер записи - 3f57a077-09fe-2614-5cac-70496bbcd51b
ID в реестре СИ - 1427077
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ECS 4024,
Производитель
Изготовитель - NC Technologies S.R.L.
Страна - ИТАЛИЯ
Населенный пункт - Via Milano 15/A – 20041 Bussero (Milan)
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2226 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы элементные (ECS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Ростов-на-Дону - административный центр Ростовской области и Южного федерального округа России. Город расположен на юго-востоке Восточно-Европейской равнины, на берегах реки Дон, в 46 км от ее впадения в Азовское море. Площадь города составляет 348,5 кв. км, расстояние до Москвы - 1076 км.
Площадь города 348,5 кв. км, население 1 137,7 тыс. человек. Географически город включает 8 районов (Ворошиловский, Железнодорожный, Кировский, Ленинский, Октябрьский, Первомайский, Пролетарский и Советский).
Позиционирование как столицы Юга России и локализация в городе промышленных предприятий и структур южнороссийского масштаба (штаб Северо-Кавказского военного округа, управление Северо-Кавказской железной дороги и т.д.) вызывает дополнительную концентрацию рабочих мест в Ростове-на-Дону, обеспечивает повышенный уровень экономической активности и инвестиционной привлекательности.
В городе насчитывается более 92 тысяч хозяйствующих субъектов. Промышленность представлена такими крупными предприятиями, как: ПАО "Роствертол", ООО "Комбайновый завод "Ростсельмаш", ФГУП "Ростовский-на-Дону научно-исследовательский институт радиосвязи", ООО "ГРУППА АГРОКОМ", Ростовский-на-Дону электровозоремонтный завод - филиал ОАО "Желдорреммаш", ЗАО "Эмпилс" и др.
Отчет "Анализ рынка поверки в Ростове-на-Дону" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ростов-на-Дону.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы элементные (ECS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы элементные (ECS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, создавать методы и параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать сохранять и экспортировать полученные результаты, отображать их в виде графиков и таблиц. Анализаторы моделей ECS 8040, ECS 8020 и ECS 8024 оснащены встроенным дисплеем, который позволяет контролировать основные параметры и режимы работы анализаторов. Идентификационные данные ПО приведены в таблице 1.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Clarity |
|
Номер версии (идентификационный номер) ПО |
9.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х» относится к метрологически незначимой части ПО и принимает значения от 0 до 99. Формат номера может содержать от 1 до 3 значений «Х», разделенных точкой. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены:
-
- в разделах 8 «Рабочие параметры», 9 «Базовая пробоподготовка» и 10 «Проведение анализов» документа «Анализаторы элементные ECS. Модели ECS 4010, ECS 4024. Руководство по эксплуатации»;
-
- в разделах 7 «Рабочие параметры», 8 «Пробоподготовка» и 9 «Текущий анализ» документа «Анализаторы элементные ECS. Модели ECS 8040, ECS 8020, ECS 8024. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация NC Technologies S.R.L., Италия.
Правообладатель
NC Technologies S.R.L., Италия
Адрес: Via Grosio, 10/10 - 20151 Milano (MI), Italy
Изготовитель
NC Technologies S.R.L., Италия
Адрес: Via Grosio, 10/10 - 20151 Milano (MI), Italy
Адрес места осуществления деятельности: Via Milano 15/A - 20041 Bussero (Milan) - Italy
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Правообладатель
NC Technologies S.R.L., Италия
Адрес: Via Grosio, 10/10 - 20151 Milano (MI), Italy
Принцип действия анализаторов основан на сжигании образца в присутствии определенной порции кислорода в реакторе. Газообразные продукты горения проходят через систему восстановительных реакторов и поглотителей, разделяются на хроматографической колонке и детектируются с помощью детектора по теплопроводности. В качестве газа-носителя применяется гелий.
При определении массовой доли углерода, водорода, азота и серы проба сгорает в атмосфере чистого кислорода с образованием CO2, H2O, N2 и SO2 с последующим их хроматографическим разделением и регистрацией с помощью детектора по теплопроводности. Определение массовой доли кислорода производится путем пиролиза образца в гелиевой среде в присутствии катализатора с образованием окиси углерода. Преобразование выходных сигналов (параметров хроматографических пиков) в единицы массовой доли выполняется с применением индивидуальной градуировочной характеристики (одно- или многоточечной).
Конструктивно анализатор представляет собой стационарный настольный лабораторный прибор, выполненный в виде единого блока, внутри которого установлены реакторная печь (одинарная или двойная), система поглотителей, хроматографическая колонка, детектор по теплопроводности, а также газовые коммуникации и электронная схема. Анализатор стандартно укомплектован либо универсальной электрической системой ввода проб в контейнерах, либо универсальной пневматической системой ввода проб в контейнерах, а также опционально - может быть укомплектован портами ввода жидких и газообразных проб.
Анализаторы выпускаются в 5 моделях: ECS 4024, ECS 4010, ECS 8040, ECS 8020 и ECS 8024, отличающихся конструкцией и техническими характеристиками.
Анализаторы моделей ECS 4024 и ECS 4010 имеют ручной контроль газов и оснащены одинарной (модель ECS 4024) и двойной (модель ECS 4010) реакторной печью. Анализаторы моделей ECS 8040, ECS 8020 и ECS 8024 имеют электронный контроль газов и оснащены одинарной (модель ECS 8040) и двойной (модели ECS 8020 и ECS 8024) реакторной печью. Анализаторы моделей ECS 4024, ECS 4010, ECS 8040, ECS 8020 предназначены для измерений массовой доли углерода, водорода, азота, серы и кислорода (в различных сочетаниях). Анализаторы модели ECS 8024 в большей степени ориентированы на измерение массовой доли углерода и/или азота и на исследование элементного состава почвы и осадков. Перечень определяемых элементов для каждой модели зависит от конфигурации используемых реакторов, ловушек и колонок и указывается в паспорте анализатора.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером расположена на задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрены. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию.
Общий вид анализаторов представлен на рисунке 1. Внешний вид электрической и пневматической систем ввода проб в контейнерах представлен на рисунке 2. Место нанесения маркировочной таблички с серийным номером показано на рисунке 3.
анализаторы модели ECS 4010
анализаторы модели ECS 4024
анализаторы модели ECS 8040
анализаторы модели ECS 8020
анализаторы модели ECS 8024
Рисунок 1 - Общий вид анализаторов элементных ECS
электрическая система ввода проб в контейнерах

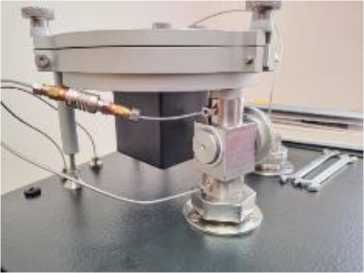

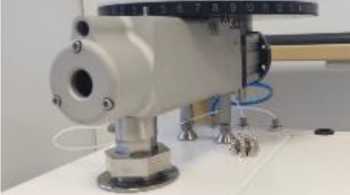

Рисунок 2 - Внешний вид электрической и пневматической систем ввода проб в контейнерах
I
пневматическая система ввода проб в контейнерах
Место нанесения серийного номера

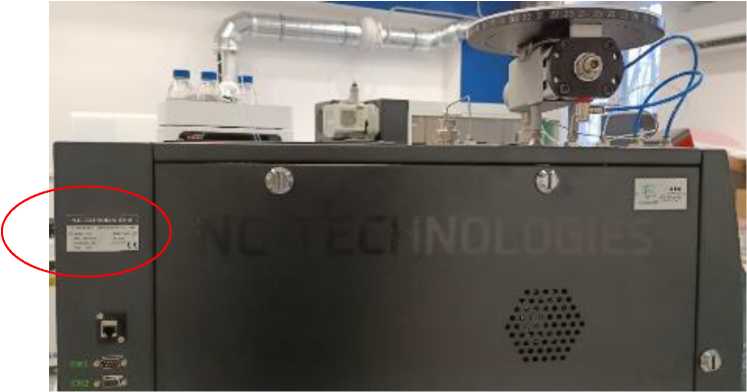

Рисунок 3 - Место нанесения маркировочной таблички с серийным номером
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор элементный |
ECS |
1 шт. |
|
Универсальная система ввода проб в контейнерах |
- |
1 шт. |
|
Программное обеспечение |
Clarity |
1 шт. |
|
Комплект присоединительных элементов |
- |
1 шт. |
|
Стартовый комплект для проведения анализа, подготовки проб и технического обслуживания |
- |
1 шт. |
|
Колонка газо-хроматографическая |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала1*, % | |
|
- для углерода |
1,0 |
|
- для водорода |
1,5 |
|
- для азота |
1,0 |
|
- для серы |
1,5 |
|
- для кислорода |
1,5 |
|
Чувствительность1-*, у.е./мг, не менее |
4403 |
|
- для углерода | |
|
- для водорода |
8403 |
|
- для азота |
1,5403 |
|
- для серы |
1403 |
|
- для кислорода |
2403 |
|
Предел обнаружения1*, мг |
0,01 |
|
- для углерода | |
|
- для водорода |
0,01 |
|
- для азота |
0,01 |
|
- для серы |
0,05 |
|
- для кислорода |
0,01 |
|
1)1 С использованием гелия в качестве газа-носителя. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||||
|
ECS 4024 |
ECS 4010 |
ECS 8040 |
ECS 8020 |
ECS 8024 | |
|
Параметры электрического | |||||
|
питания: | |||||
|
- напряжение переменного тока, В |
250±10 |
250±10 |
250±10 |
250±10 |
250±10 |
|
- частота переменного тока, Гц |
50-60 |
50-60 |
50-60 |
50-60 |
50-60 |
|
Потребляемая мощность, ВА, не более |
1100 |
900 |
900 |
1100 |
1100 |
|
Габаритные размеры, мм, не более: | |||||
|
- высота |
700 |
700 |
500 |
500 |
500 |
|
- ширина |
510 |
760 |
510 |
810 |
810 |
|
- длина |
350 |
350 |
370 |
370 |
370 |
|
Масса, кг, не более |
51 |
60 |
53 |
68 |
68 |
|
Условия эксплуатации: - температура окружающей | |||||
|
среды, °С |
от +10 до +40 | ||||
|
- относительная влажность | |||||
|
воздуха, %, не более |
80 | ||||
