Номер по Госреестру СИ: 96664-25
96664-25 Трансформаторы напряжения
(EGF 362)
Назначение средства измерений:
Трансформаторы напряжения EGF 362 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 17.10.2025
Срок свидетельства -
Номер записи - b32f6d7c-34a0-4757-ded6-70d023970eaf
ID в реестре СИ - 1427072
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
EGF 362,
Производитель
Изготовитель - PFIFFNER Deutschland GmbH
Страна - ГЕРМАНИЯ
Населенный пункт - Zusestrasse 3, D-25524, Itzehoe
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2226 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (EGF 362)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы напряжения (EGF 362)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Трансформаторы напряжения (EGF 362)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
ПравообладательФирма «PFIFFNER Deutschland GmbH», Германия
Юридический адрес: Zusestrasse 3, D-25524, Itzehoe, Germany Телефон: +49 4821 408270
Web-сайт: www.pfiffner-group.com
Изготовитель
Фирма «PFIFFNER Deutschland GmbH», ГерманияАдрес: Zusestrasse 3, D-25524, Itzehoe, Germany Телефон: +49 4821 408270
Web-cайт: www.pfiffner-group.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «PFIFFNER Deutschland GmbH», ГерманияЮридический адрес: Zusestrasse 3, D-25524, Itzehoe, Germany Телефон: +49 4821 408270
Web-сайт: www.pfiffner-group.com
Трансформаторы напряжения являются однофазными индуктивными трансформаторами с элегазовой изоляцией. Первичная и вторичные обмотки расположены в герметичном баке из алюминиевого сплава, заполненном газовой смесью элегаза и азота под давлением. Плотность элегазовой смеси контролируется специальным монитором плотности. Для целей безопасности предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы напряжения имеют три вторичных обмотки - две основных и одну дополнительную. На крышке горловины бака установлен изолятор из композитного материала. Наверху изолятора расположен вывод, к которому подключается подвод высокого напряжения. На боковой стороне внизу бака находится контактная коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения EGF 362 зав. № 2019/10672.03/001, 2019/10672.03/002, 2019/10672.03/003, 2019/10672.03/004, 2019/10672.03/005, 2019/10672.03/006, 2019/10672.03/007, 2019/10672.03/008, 2019/10672.03/009.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

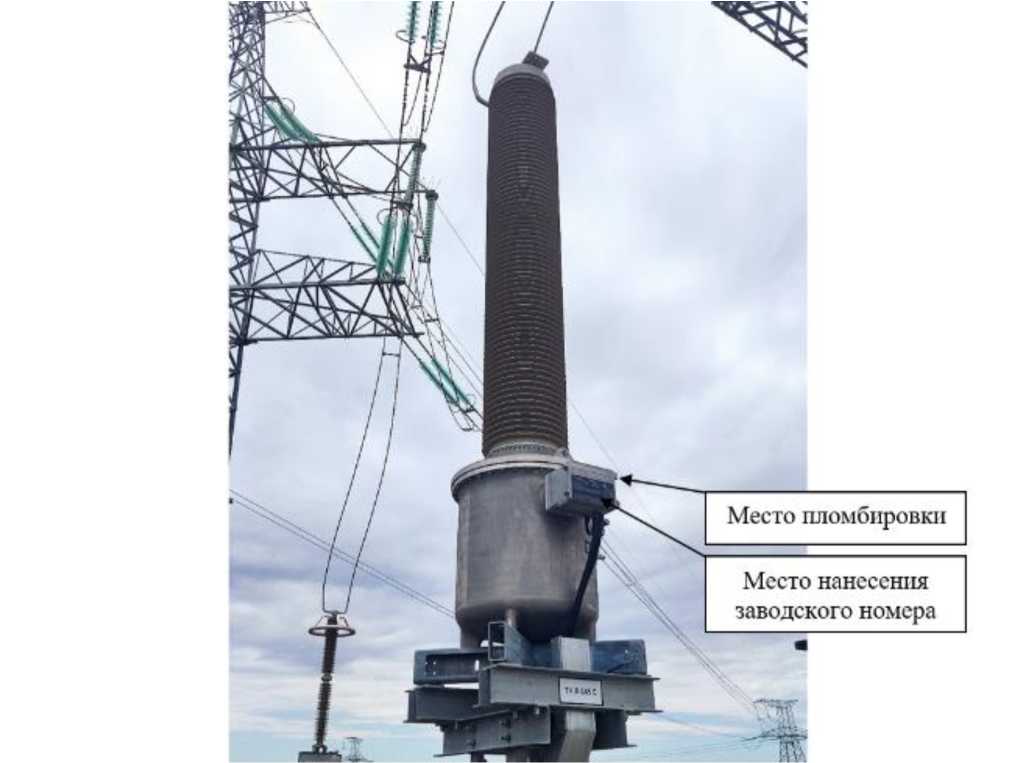

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Uinmi, кВ |
330/^3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки |
100/^3 |
|
дополнительной вторичной обмотки |
100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки |
0,2 |
|
дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность, В^А основной вторичной обмотки |
30; 40 |
|
дополнительной вторичной обмотки |
40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
