Сведения о средстве измерений: 96677-25 Анализаторы жидкости промышленные

Номер по Госреестру СИ: 96677-25
96677-25 Анализаторы жидкости промышленные
(7023PH)

Назначение средства измерений:
Анализаторы жидкости промышленные 7023PH (далее - анализаторы) предназначены для непрерывных измерений водородного показателя активности ионов водорода (рН) в жидких средах.

Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 1

Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 2

Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 3

Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 4

Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 5

Общие сведения

Дата публикации - 16.10.2025
Срок свидетельства - 16.10.2030
Номер записи - 2b8ca718-b2dc-7d88-2809-2bdba3fec0c0
ID в реестре СИ - 1427059
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Chongqing Chuanyi Analyzer Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.
Уведомление о начале осуществления предпринимательской деятельности -

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2225 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы жидкости промышленные (7023PH)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Chongqing Chuanyi Analyzer Co., Ltd.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96677-25 16.10.2030	Анализаторы жидкости промышленные, 7023PH Chongqing Chuanyi Analyzer Co., Ltd. (КИТАЙ 61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.)	ОТ МП	1 год
97474-26 22.01.2031	Газоанализаторы лазерные, LA300 Chongqing Chuanyi Analyzer Co., Ltd. (КИТАЙ 61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.)	ОТ МП	1 год

ET_2 Средства измерений, применяемые в качестве эталонов

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы жидкости промышленные (7023PH)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Анализаторы жидкости промышленные (7023PH)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификация версии встроенного ПО не предусмотрена.

Влияние ПО учтено при нормировании метрологических характеристик анализаторов.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на маркировочную табличку методом лазерной печати.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Анализаторы жидкости промышленные 7023PH. Инструкция по эксплуатации», раздел V «Эксплуатация прибора».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 09 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах».

Правообладатель

Chongqing Chuanyi Analyzer Co., Ltd, Китай

Адрес: No.61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.

Телефон: +86 (023) 62817540

E-mail: service@cqcf.com

Web-сайт: http://www.cqcf.com

Изготовитель

Chongqing Chuanyi Analyzer Co., Ltd, Китай
Адрес: No.61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern NewArea, Chongqing, P.R.C.
Телефон: +86 (023) 62817540
E-mail: service@cqcf.com
Web-сайт: http://www.cqcf.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель

Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с комбинированного электрода. Между измерительным электродом и электродом сравнения образуется потенциал, связанный с показателем активности ионов водорода раствора H+. При изменении показателя активности ионов водорода в измеряемом растворе электродвижущая сила между двумя электродами также изменяется. Измеренное значение электродвижущей силы электродной системы преобразуют в значение рН на основании уравнения Нернста с применением температурной компенсации.

Конструктивно анализаторы представляют собой промышленный стационарный автоматизированный прибор, состоящий из взрывозащищенного корпуса с дисплеем и подключенного к нему внешнего комбинированного электрода. Комбинированные электроды различаются исполнением корпусов (пластмассовый или стеклянный) и резьбовым соединением в соответствии с заказом.

Результаты измерений выводятся на дисплей на передней панели анализаторов.

Общий вид корпуса анализаторов и комбинированных электродов представлен на рисунках 1-3.

На боковой панели корпуса анализатора расположена маркировочная табличка, которая содержит сведения о заводском номере, дате выпуска, маркировке взрывозащиты и иную информацию. Формат заводского номера - цифровой или буквенно-цифровой, состоящий из арабских цифр или латинских букв и арабских цифр соответственно.

Информация на маркировочную табличку на корпусе анализатора наносится методом лазерной печати. Пример маркировочной таблички анализатора приведен на рисунке 4.

Пломбирование анализаторов изготовителем не предусмотрено.

Нанесение знака поверки на анализаторы не предусмотрено.

Место нанесения маркировочной таблички

Внешний вид. Анализаторы жидкости промышленные (7023PH), http://oei-analitika.ru

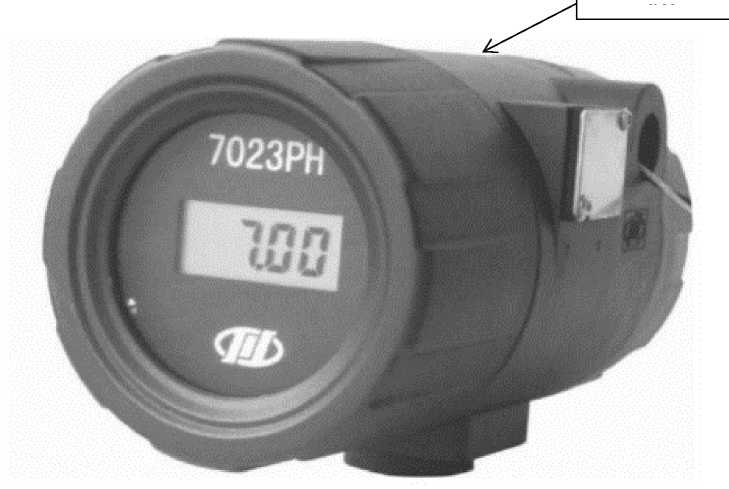

Рисунок 1 - Общий вид корпуса анализаторов

(а)

(б)

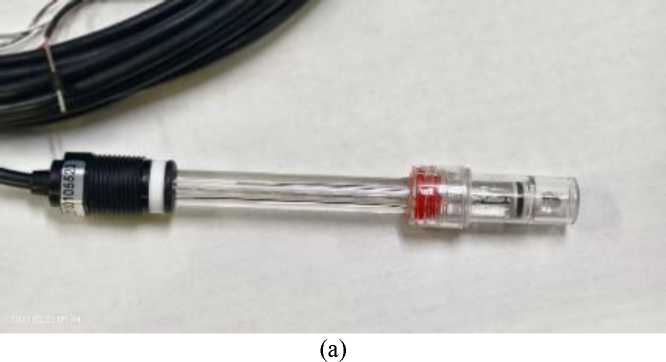

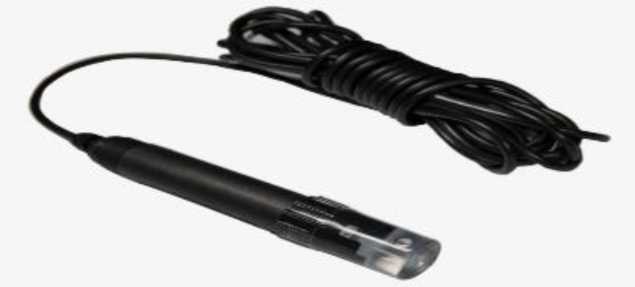

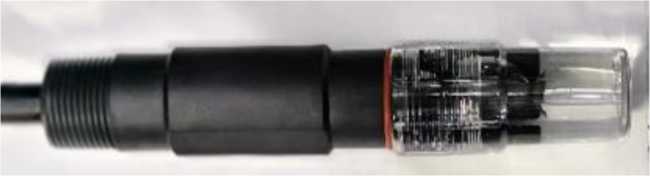

Рисунок 2 - Общий вид комбинированных электродов анализаторов

в пластмассовом исполнении

(б)

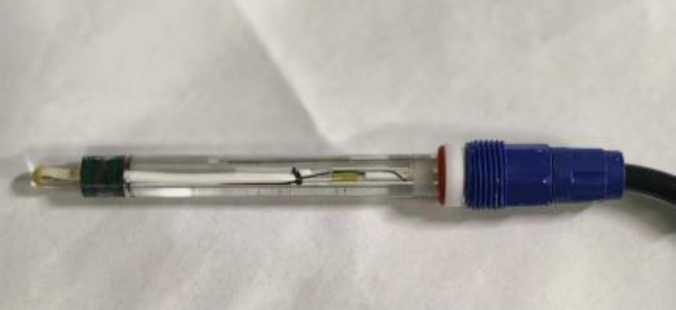

Рисунок 3 - Общий вид комбинированных электродов анализаторов

в стеклянном исполнении

Место нанесения

знака утверждения типа

Анализатор жидкости промышленный 7023РН \^"У ■ Л

Модель	7023PH	nttntt рюмят	0-14FH
ВфМНПШИ	34V	Спгазирш	М5
Tennepsrypi	&г-30до4(ГС	Мвркировы крыммщнш	lEsibUCTfiJbX
•w.______1 . - jECCpnfUX9	МЭСИиС^ЛА65Э^Ж
Дата вынула	зш5	Зав.номер	1076575244) ^к

CHONGQING CHUANYI ANALYZER СО, LTD. Nfl-fi I, Middle Swtion of HuangshHn Avenue, Gw? Xb Tivn Northern New Area, Chongqing, PJLC-

Место нанесения

заводского номера

Рисунок 4 - Маркировочная табличка на корпусе анализатора

Таблица 5 - Комплектность анализатора

Наименование	Обозначение	Количество
Анализатор жидкости промышленный	7023PH	1 шт.
Комбинированный электрод^	-	1 шт.
Инструкция по эксплуатации	-	1 экз.
Заводской протокол и сертификат соответствия продукции	-	1 экз.
¹⁾ Исполнение комбинированного электрода в соответствии с заказом

Метрологические характеристики анализаторов представлены в таблице 1, технические характеристики представлены в таблице 2, показатели надежности представлены в таблице 3, условия эксплуатации представлены в таблице 4.

Таблица 1 - Метрологические характеристики анализаторов

Наименование характеристики	Значение
Диапазон измерений водородного показателя, pH	от 0 до 14
Пределы допускаемой абсолютной погрешности измерений водородного показателя, pH	±0,1

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Диапазон автоматической термокомпенсации, °C	от 0 до +60
Потребляемая мощность, Вт, не более	0,75
Параметры электрического питания: - напряжение постоянного тока, В	24
Масса корпуса, кг, не более	2
Габаритные размеры корпуса (ширина^хдлина^хвысота), мм, не более	115x130x230
Масса комбинированного электрода (без провода и колпачка), кг, не более	0,1
Габаритные размеры комбинированного электрода (без провода и колпачка, диаметр^хвысота), мм, не более	30x165
Маркировка взрывозащиты	1Ex ib IIC T6 Gb X
Степень защиты от внешних воздействий	IP65
Выходные сигналы, мА	от 4 до 20

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч	50000
Средний срок службы, лет	5

Таблица 4 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С
- относительная влажность воздуха при +25 °C, %, не более
- атмосферное давление, кПа

от -20 до +40

от 84 до 106,7
