Номер по Госреестру СИ: 96680-25
96680-25 Анализатор общей серы в нефтепродуктах промышленный
(SOLA iQ)
Назначение средства измерений:
Анализатор общей серы в нефтепродуктах промышленный SOLA iQ (далее - анализатор) предназначен для измерений массовой доли серы в потоке нефтепродуктов, бензина, дизельного топлива, реактивного топлива, керосина, сжиженных и углеводородных газов.
Внешний вид.
Анализатор общей серы в нефтепродуктах промышленный
Рисунок № 1
Общие сведения
Дата публикации - 16.10.2025
Срок свидетельства -
Номер записи - 8d81af2c-0081-e14a-4fed-d2a41eeabf16
ID в реестре СИ - 1427056
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Thermo Fisher Scientific
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2225 от 2025.10.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализатор общей серы в нефтепродуктах промышленный (SOLA iQ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Thermo Fisher Scientific
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79938-20 02.12.2025 |
Спектрометры эмиссионные с индуктивно-связанной плазмой , iCAP PRO Thermo Fisher Scientific (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
96680-25 |
Анализатор общей серы в нефтепродуктах промышленный, SOLA iQ Thermo Fisher Scientific (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализатор общей серы в нефтепродуктах промышленный (SOLA iQ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализатор общей серы в нефтепродуктах промышленный (SOLA iQ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) анализатора является встроенным и выполняет функции управления анализатором, просмотра, передачи и сохранения результатов измерений, изменения настроечных параметров прибора. Структура встроенного ПО представляет древовидную форму. Данное ПО разработано изготовителем специально для решения задач измерений массовой доли серы.
Идентификация ПО осуществляется при каждом запуске анализатора путем вывода текущей версии ПО.
Влияние ПО на метрологические характеристики анализатора учтено при их нормировании.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SOLAIII |
|
Номер версии (идентификационный номер ПО) |
1.6.13.32119 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в «Анализатор общей серы в нефтепродуктах промышленный SOLA iQ. Руководство пользователя» раздел 2.2 «Определение общего содержания серы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ Р ЕН ИСО 20846-2006 Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции.
Правообладатель
Общество с ограниченной ответственностью «Метран Проект» (ООО «Метран Проект»)
ИНН 7453347966 Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1, помещ. 310
Телефон: +7 (351) 242 4444
E-mail: info@metran-project.ru
Изготовитель
Фирма «Thermo Fisher Scientific», Соединенное Королевство Великобритании и Северной Ирландии
Адрес: Ion Path, Road Three, Winsford, Cheshire, CW7 3GA, United Kingdom
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29. Факс: +7 (495) 437-56-66
E-mail: info.ozrn@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Метран Проект» (ООО «Метран Проект»)
ИНН 7453347966 Юридический адрес: 454103, Россия, Челябинская обл., г.о. Челябинский, г. Челябинск, пр-кт Новоградский, д. 15, стр. 1, помещ. 310
Телефон: +7 (351) 242 4444
E-mail: info@metran-project.ru
Принцип действия анализатора основан на сжигании серосодержащих продуктов до диоксида серы (SO2) и последующем детектировании импульсным ультрафиолетовым флуоресцентным детектором (PUVF-детектор).
При анализе инжекционным клапаном периодически вводится небольшое количество пробы в камеру смешения с температурой от плюс 110 °C до плюс 220 °C, где проба смешивается с воздухом. После тщательного перемешивания с воздухом, проба поступает в пиролизер с температурой 1100 °C, где все компоненты пробы сгорают, образуя CO2, H2O и SO2. Для удаления из пробы H2O используют дополнительный осушитель. Содержание SO2, образовавшегося в результате сгорания пробы, измеряет PUVF-детектор. Молекулы SO2, попадая в ячейку детектора, под воздействием импульсного УФ излучения переходят в возбужденное состояние. Переход из возбужденного состояния на основной энергетический уровень сопровождается эмиссией света. Интенсивность света, эмитированного при флуоресценции, прямо пропорциональна содержанию SO2.
Импульсное УФ излучение позволяет передать молекулам SO2 большую энергию, увеличивая, таким образом, интенсивность флуоресценции для данной концентрации SO2, что повышает общую чувствительность прибора. В PUVF-детекторе используются полосовые фильтры, позволяющие регистрировать только излучение молекул SO2 на установленной длине волны. Интенсивность излучения измеряется фотоумножителем (ФЭУ), который преобразует световую энергию в электрическую. Электрический сигнал, генерируемый ФЭУ, обрабатывается электроникой и программным обеспечением, чтобы определить и зарегистрировать общую концентрацию серы в пробе.
Конструктивно анализатор представляет собой металлический корпус, в котором размещены инжектор для ввода пробы, система управления потоком газа-носителя, камера смешения, пиролизер, осушитель и импульсный ультрафиолетовый источник света, фотоприемник.
Анализатор предназначен для анализа газообразных проб.
Результаты измерений содержания общей серы выводятся на дисплей анализатора в массовых долях: ppm (млн-1), ppb (млрд-1), в массовой концентрации мг/дм3.
Анализатор выполнен во взрывозащищенном исполнении.
Настройку и программирование анализатора проводят с помощью дисплея на передней панели. Анализируемую пробу вводят через соответствующий вход на анализаторе.
Полученные результаты измерений выводятся на дисплее передней панели и одновременно передаются по выходным интерфейсам:
- унифицированному токовому сигналу в диапазоне от 4 до 20 мА;
- цифровому каналу с применением интерфейса (двойная передача данных) RS-485 по протоколу обмена Modbus; TCP/IP Ethernet через Modbus, TCP/IP Modbus плюс RS-485 Modbus.
К данному типу относится анализатор с заводским номером 9033793-1.
Заводской номер нанесен на табличку (шильд), расположенную на передней панели анализатора, в цифровом формате методом лазерной печати.
Общий вид анализатора представлен на рисунке 1.
Пломбирование и нанесение знака поверки на анализатор не предусмотрено.
Место нанесения
Место нанесения заводского номера
заводского номера

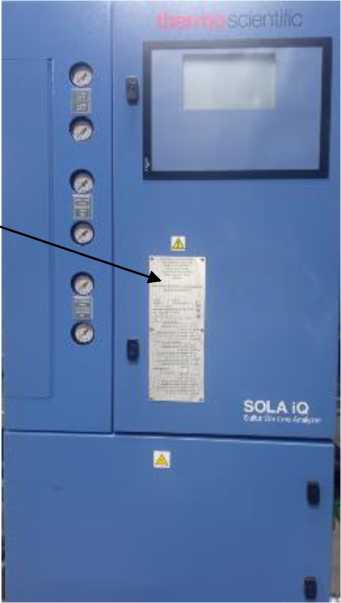

Рисунок 1 - Общий вид анализатора общей серы в нефтепродуктах промышленного SOLA iQ
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор общей серы в нефтепродуктах промышленный |
SOLA iQ |
1 шт. |
|
Система подготовки и кондиционирования пробы |
- |
1 шт. |
|
Руководство пользователя |
SOLA iQ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли серы, млн-1 |
от 1 до 20 |
|
Пределы допускаемой относительной погрешности измерений массовой доли серы, % |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 120 до 240 |
|
Габаритные размеры, мм: | |
|
- высота |
1220 |
|
- ширина |
610 |
|
- глубина |
460 |
|
Масса, кг, не более |
124 |
|
Условия эксплуатации: |
от +12 до +40 |
|
- температура окружающей среды, °С |
от 30 до 80 |
|
от 84,0 до 106,7 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015, не ниже |
IP40 |
|
Маркировка взрывозащиты |
2Ex pzc ПС T4 GcX |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
