Номер по Госреестру СИ: 96563-25
96563-25 Комплексы измерительно-вычислительные автоматизированные
(ВИКА)
Назначение средства измерений:
Комплексы измерительно-вычислительные автоматизированные ВИКА
(далее по тексту - комплексы) предназначены для измерений силы и напряжения постоянного электрического тока, частоты электрических сигналов, напряжения разбаланса моста постоянного тока, а также сбора, преобразования, обработки, передачи и представления информации от измерительных преобразователей.

Внешний вид.
Комплексы измерительно-вычислительные автоматизированные
Рисунок № 1

Внешний вид.
Комплексы измерительно-вычислительные автоматизированные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) разделяется на встроенное и внешнее ПО.
Встроенным ПО комплексов является ПО модулей аналогового ввода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла и не подлежит изменению на протяжении всего срока эксплуатации. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов и передачу в цифровой форме на ПК.
В качестве внешнего ПО используется специальное программное обеспечение POZIS-VIKA, исполняемое в среде операционной системы «Windows» и выполняющее функции сбора, обработки, отображения и передачи измерительной информации. Внешнее ПО разделяется на метрологически значимую часть и метрологически не значимую часть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MeasureC onversion X.vi |
ltr51 NumberPulses X.vi |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
193DB37E |
97A02AFC |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
|
Примечания:
| ||
Знак утверждения типа
Знак утверждения типананосится на паспортную табличку, на титульный лист паспорта и на титульный лист руководства по эксплуатации комплексов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Эксплуатация комплекса» Руководства по эксплуатации 073-7011 00.00.000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2360 от 26.09.2022 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43-236-07503307-2025 «Комплекс измерительно-вычислительный
автоматизированный ВИКА. Технические условия».
ПравообладательАкционерное общество «Производственное объединение «Завод имени Серго»
(АО «ПОЗиС»)
Юридический адрес: 422546, Республика Татарстан, г. Зеленодольск,
ул. Привокзальная, д. 4
ИНН 1648032420
Телефон/факс: (84371) 2-21-21
E-mail: pozis@pozis.ru
Изготовитель
Акционерное общество «Производственное объединение «Завод имени Серго»(АО «ПОЗиС»)
Адрес: 422546, Республика Татарстан, г. Зеленодольск, ул. Привокзальная, д. 4 ИНН 1648032420
Телефон/факс: (84371) 2-21-21
E-mail: pozis@pozis.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес юридического лица: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Акционерное общество «Производственное объединение «Завод имени Серго»(АО «ПОЗиС»)
Юридический адрес: 422546, Республика Татарстан, г. Зеленодольск,
ул. Привокзальная, д. 4
ИНН 1648032420
Телефон/факс: (84371) 2-21-21
E-mail: pozis@pozis.ru
Принцип действия комплексов основан на приеме унифицированных аналоговых входных сигналов силы и напряжения постоянного электрического тока, частоты электрических сигналов от первичных измерительных преобразователей, их преобразовании в цифровую форму с помощью модулей аналогового ввода и последующей передачи на персональный компьютер со специальным программным обеспечением для обработки, отображения результатов измерений и передачи их в вышестоящие системы.
Конструктивно комплексы представляют собой измерительные установки LTR (8-местный крейт) с установленными модулями сбора и преобразования сигналов и автоматизированное рабочее место обработки измерительной информации (ПК). Передача данных между комплексами и ПК, а также передача данных внешним системам осуществляется по цифровому интерфейсу Ethernet с использованием протокола TCP/IP.
В зависимости от исполнения в состав комплексов может входить различный набор измерительных модулей. Максимальное количество измерительных модулей в составе комплекса составляет 8 шт.
Информация о комплектации комплексов содержится в коде полного условного обозначения:
ВИКА-ABCD,
где ВИКА - тип изделия;
A - количество модулей LTR12, предназначенных для измерения силы постоянного электрического тока;
В - количество модулей LTR11, предназначенных для измерения напряжения постоянного электрического тока;
С - количество модулей LTR51, предназначенных для измерения частоты импульсных сигналов;
D - количество модулей LTR212M-1, предназначенных для измерения напряжения разбаланса мостов постоянного тока.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на этикетку, закрепленную на верхней крышке измерительной установки комплекса.
Для предотвращения несанкционированного доступа к внутренним частям корпус комплексов пломбируется пломбой-наклейкой номерной.
Знак поверки наносится в свидетельство о поверке, нанесение знака поверки на корпус не предусмотрено.

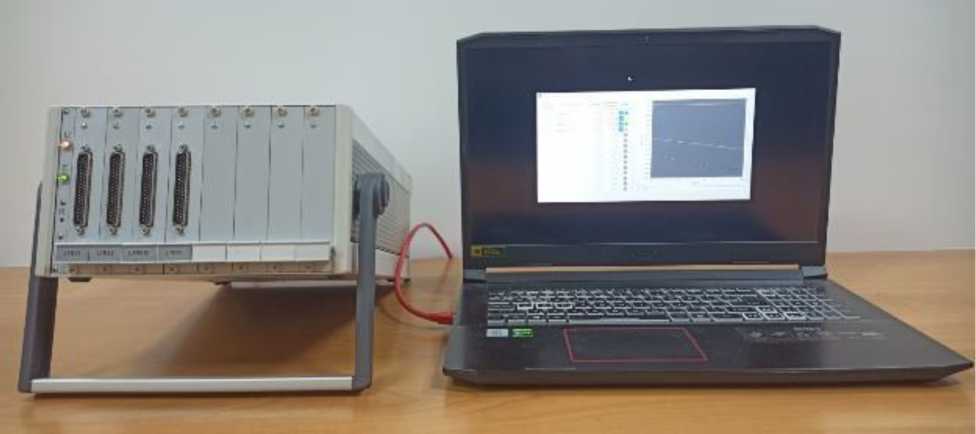

Общий вид комплексов приведен на рисунке 1.
Рисунок 1 - Общий вид комплексов измерительно-вычислительных ВИКА

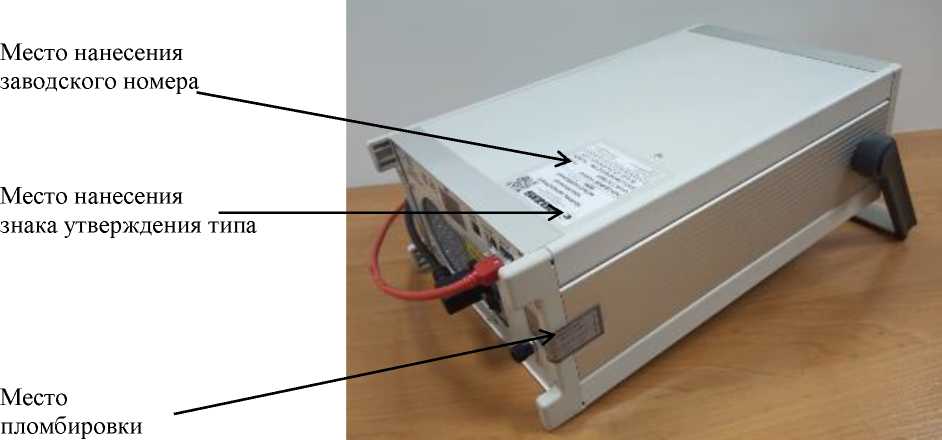

Схема пломбировки от несанкционированного доступа и место нанесения заводского номера приведены на рисунке 2.
Рисунок 2 - Место нанесения заводского номера, знака утверждения типа, пломбировки от несанкционированного доступа
Таблица 5 - _______________________________________
|
Наименование |
Обозначение |
Кол-во |
|
Установка измерительная LTR в составе: |
ДЛИЖ.301422.0010 |
1 шт. |
|
- модуль измерительный LTR11 |
ДЛИЖ.687281.0195 |
в зависимости от комплектации^ |
|
- модуль измерительный LTR12 |
ДЛИЖ.687281.0754 | |
|
- модуль измерительный LTR51 |
ДЛИЖ.687281.0243 | |
|
- модуль измерительный LTR212M-1 |
ДЛИЖ.687281.0208 | |
|
Флешкарта с программным обеспечением |
- |
1шт. |
|
Паспорт |
073-7011 00.00.000 ПС |
1шт. |
|
Руководство по эксплуатации |
073-7011 00.00.000 РЭ |
1шт. |
|
Руководство оператора |
073-7011.00001-01 34 01 |
1шт. |
|
|( Наименование и количество модулей, входящих в состав установок LTR, определяется при заказе | ||
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение | ||
|
Измерение напряжения постоянного электрического тока | |||
|
Диапазон измерений напряжения постоянного электрического тока, В |
от -10 до 10 | ||
|
Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного электрического тока, % для пределов измерений: ±10 В ±2,5 В ±0,6 В ±0,15 В |
±0,1 ±0,1 ±0,1 ±0,5 | ||
|
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 | ||
|
Измерения силы постоянного тока | |||
|
Диапазон измерения силы постоянного тока, мА |
от -20 до +20 | ||
|
Пределы допускаемой приведенной (к верхней границе диапазона измерений) основной погрешности измерений силы постоянного тока, % |
±0,1 | ||
|
Пределы допускаемых дополнительных погрешностей измерений силы постоянного тока от измерения температуры окружающей среды в диапазоне температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 | ||
|
Измерение частоты синусоидальных и периодических импульсных сигналов | |||
|
Диапазон измерения частоты синусоидальных и периодических импульсных сигналов (при напряжении входного сигнала от 0,02 до 10 В), кГц |
от 0,02 до 150 | ||
|
Пределы допускаемой относительной погрешности измерений частоты синусоидальных и периодических импульсных сигналов, % |
±0,01 | ||
|
Измерение напряжения разбаланса моста постоянного тока | |||
|
Диапазон измерения напряжения разбаланса постоянного тока, мВ |
от -80 до +80 | ||
|
Пределы допускаемой относительной основной погрешности измерений напряжения разбаланса постоянного тока, %:
|
± [0,05 + 0,015 х ( |
И-1)1 11 2) | |
|
- для пределов измерений от -20 мВ до +20 мВ |
± [0,07 + 0,02 х |
ст-*)1 | |
|
- для пределов измерений от -10 мВ до +10 мВ |
±[0,1 + 0,05 х |
(и-1)] | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Номинальные значения напряжения постоянного тока источника опорного напряжения (далее - ИОН), В |
2,5 и 5 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока ИОН, % |
±4 |
|
Пределы допускаемых дополнительных погрешностей измерений напряжения разбаланса моста постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
230±23 50±0,2 |
|
Потребляемая мощность, Вт, не более |
80 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
390x290x160 |
|
Масса, кг, не более |
8 |
|
Количество измерительных каналов напряжения постоянного тока модулей LTR11:
|
от 16 до 128 от 32 до 256 |
|
Количество измерительных каналов силы постоянного тока модулей LTR12:
|
от 16 до 128 от 32 до 256 |
|
Количество измерительных каналов частоты синусоидальных и периодических импульсных сигналов модулей LTR51 |
от 2 до 16 |
|
Количество измерительных каналов напряжения разбаланса моста постоянного тока модулей LTR212M-1 |
до 64 |
|
Диапазон компенсации начального разбаланса моста, мВ, не менее
|
75 38 |
|
Нормальные условия измерений:
|
20 ±5 от 30 до 80 от 70,0 до 106,7 |
|
Рабочие условия измерений:
- атмосферное давление, кПа |
от +5 до +40 до 90 от 70,0 до 106,7 |
Таблица 4 - Показатели надежности_________________________________________________
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Срок службы, лет |
10 |
