№ п/п

Обозначение

Наименование

Количество

1

2

3

4

1

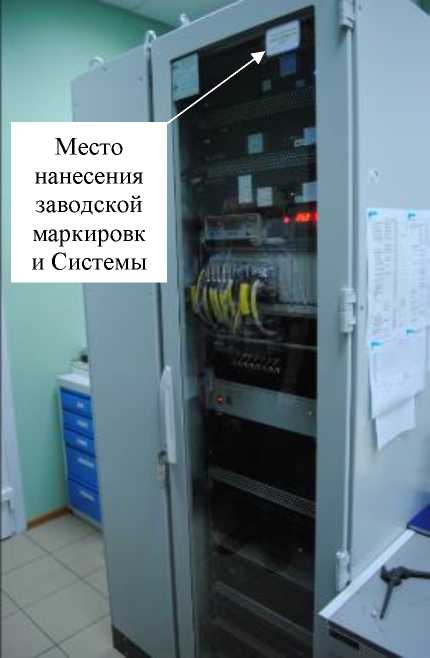

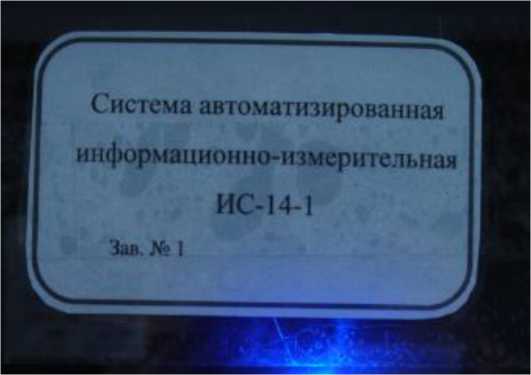

Комплекс измерительно-вычислительный в защищенном исполнении испытательного стенда № 14-1, зав.№1:

МБДА.3032.0300.100

1

1.1

Стойка приборная:

БЛИЖ.408310.004.245

1

1.1.1

Комплекс измерительный магистральномодульный MIC-236:

БЛИЖ.422212.236.001-08

1

1.1.1.1

Модуль крейт-контроллер

БЛИЖ.421722.101.003-07

1

1.1.1.2

Модуль измерения напряжения MR-114

БЛИЖ.404241.114.007

1

1.1.1.3

Модуль измерения силы постоянного тока MR-114C2

БЛИЖ.404241.114.010

4

1.1.1.4

Модуль измерения частоты периодического сигнала MR-451

БЛИЖ.404241.451.001

1

1.1.1.5

Модуль измерения относительного напряжения тензодатчиков MR-212

БЛИЖ.404241.212.001

1

1.1.1.6

Модуль измерения сопротивления постоянному току MR-227R3

БЛИЖ.404241.227.013

2

1.1.1.7

Модуль ввода дискретных сигналов MR-

405

БЛИЖ.404241.405.006

1

1.1.1.8

Модуль вывода дискретных сигналов

MR-406

БЛИЖ.404241.406.002-01

1

1.2

Шкаф коммутационный

БЛИЖ.408320.136.199

1

1.3

Шкаф кроссировочный

408.320.151.110

1

1.4

Комплекс измерения температур MIC-140-48

БЛИЖ.422212.140.003

1

1.5

Система определения метеоусловий

БЛИЖ.402490.021.078

1

1.6

Комплекс ТЗИС

БЛИЖ.402490.021.078

1

1.7

Электродистанционная система управления

МРКД.4946.1700.000

1

1.8

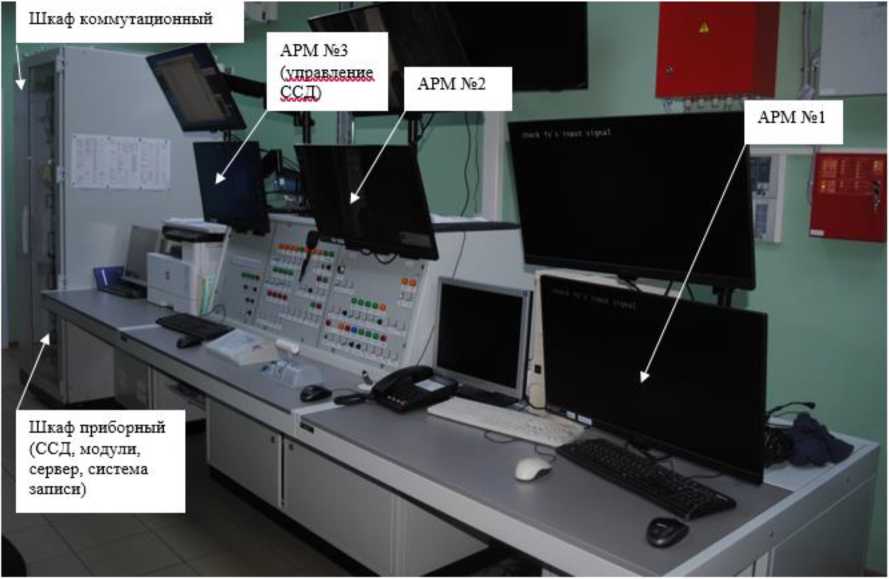

Автоматизированное рабочее место

МБДА.3032.0369.001

1

1.9

Автоматизированное рабочее место

МБДА.3032.0369.002

1

1.10

Станция сбора данных

МБДА.3032.0369.003

1

1.11

Секция пультовая

БЛИЖ.413110.001.028

1

1.12

Секция пультовая

БЛИЖ.413110.001.029

1

1.13

Секция пультовая

БЛИЖ.413110.001.030

1

1.14

Индикатор Modbus (RS-485) трехцветный

ОВЕН СМИ2-Н

-

1

1.15

МФУ лазерный НР LaserJet Pro M438n

-

1

1.16

Комплект кабелей

БЛИЖ.402490.018.492

1

№ п/п

Обозначение

Наименование

Количество

1

2

3

4

2

Комплект первичных преобразователей, в том числе:

-

1

2.1

Датчик сжатия мембранного типа

М50-1-С3, Емах=1т

1

2.2

Счетчик-расходомер массовый

Метран-360М

1

2.3

Счетчик-расходомер массовый

Метран-360М

1

2.4

Датчик избыточного давления

Aplisens APC-2000PD

/Ехад0...0,7МПа/

0...0,5МПа

2

2.5

Датчик избыточного давления

Aplisens APC-2000PD/ Exi/Q/0-0,7Mn/ 0-0,4МПа

5

2.6

Датчик избыточного давления

Aplisens APC-

2000PD/Exi/Q/O-2,5МПа/0-

1,6МПа

1

2.7

Датчик избыточного давления

Aplisens APC-2000PD/ Ех^/0-2,5МПа/ 0-1,0МПа

5

2.8

Датчик избыточного давления

Aplisens APC-2000PD/Exi/ 0-

16МПа/0...16МПа

1

2.9

Датчик избыточного давления

Aplisens APC-2000PD/

Ех^/0-7МПа/0-4МПа

1

2.10

Датчик избыточного давления

Aplisens APC-2000PD/

Ех^/0-7МПа/0-500кПа

1

2.11

Датчик избыточного давления

PC-28/ 0...25МПа

1

2.12

Датчик избыточного давления

Метран-150TG2T

(0.400кПа) 2G 2 1 А М4 ЕМ 2F 2 В4 К03

1

2.13

Датчик перепада давления

Aplisens APR-2000PD

/Exi/Q/ 0...250кПа/

0.100кПа

1

2.14

Датчик перепада давления

Aplisens APR-2000PD

/Exi/Q/ 0.100кПа/ 0.40кПа

2

2.15

Датчик перепада давления

Aplisens APR-2000PD

/Exi/Q/ 0.250кПа/ 0.70кПа

12

2.16

Датчик перепада давления

Aplisens APR-2000PD/

Ех^/0-25кПа/ 0-10кПа

1

2.17

Датчик перепада давления

Aplisens APR-2000PD/

Ех^/0-25кПа/ 0-25кПа

2

2.18

Датчик избыточного давления

Aplisens APR-2000PD/

Exi/Q/0.. ,1,6МПа/0.. ,500кПа

1

2.19

Датчик перепада давления

Aplisens APR-2000PD/ Exi/Q/-

0,5.7 кПа/ 0...2,5кПа

1

2.20

Датчик перепада давления

Метран-150CD3T

(0...16кПа) 2 2 1 1 L3 A М5

ЕМ D5 2 В4 К03

1

2.21

Датчик перепада давления

Aplisens APR-2000PD/ Exi/Q/

50...50кПа/ -50...50кПа

2

№ п/п

Обозначение

Наименование

Количество

1

2

3

4

2.19

Термометр сопротивления

ТС-1288

6

2.20

Термометр ХК (типа L)

842200010

2

2.21

Термометр ХК (типа L)

642210950

2

2.22

Термометр сопротивления

Метран-2000

1

2.23

Термометр сопротивления

СТ/NA

4

3

Программное обеспечение

«Recorder»

1

4

Формуляр

007-0547-ИС-14-1-2025 ФО

1

5

Руководство по эксплуатации

007-0547-ИС-14-1-2025 РЭ

1

6

Методика поверки

-

1

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

ИК расхода топлива

Расход топлива

Расход массовый

от 27 до 275 кг/ч включ.

±0,5 % от ВП

1

св. 275 до 550 кг/ч включ.

±0,5 % от ИЗ

ИК прокачки масла

Прокачка масла через изделие (изд. 84, 85)

Расход объемный

от 5,5 до 8,1 л/мин

±3 % от ВП НЗ (НЗ=ВПИ)

1

ИК силы от тяги

Станочная составляющая тяги (измеренная сила тяги)

Сила от тяги

от 0 до 200 кгс

включ.

±0,5 % от ВП

1

св. 200 до 400 кгс включ.

±0,5 % от ИЗ

ИК частоты переменного тока, соответствующей частоте вращения роторов

Частота вращения ротора

1)

Частота переменного тока

от 300 до 4000 Гц

±0,15 % от ВП

2

Частота вращения ротора

1)

Частота переменного тока

от 1000 до 5000 Гц

±0,15 % от ВП

2

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

ИК избыточного и разности давлений газообразных и

жидких сред

Давление воздуха (газов)

Избыточное

от 30 до 350 кПа

±0,5 % от ВП НЗ (НЗ=170 кПа)

1

по тракту ГТД

давление

от 0 до 1600 кПа

±0,5% от ВП НЗ

(НЗ=1300 кПа)

1

Перепад между полным давлением воздуха на входе в изделие и атмосферным давлением при работе с наддувом (изд. 84, 85)

Разность давлений

от 0 до 70 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см²)

12

Перепад между полным давлением воздуха на входе в изделие и атмосферным давлением при работе с наддувом (изд. 64М, 64Р)

от 0 до 60 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см²)

Перепад между статическим давлением воздуха в мерном сечении РМК и атмосферным давлением при работе с наддувом (изд. 84, 85)

от 0 до 70 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см²)

Перепад между полным давлением и статическим давлениями в мерном сечении РМК при работе с наддувом (изд. 64М, 64Р)

Разность давлений

от 0 до 40 кПа

±0,4 % от НЗ (НЗ=0,4 кгс/см²)

2

Перепад между полным давлением воздуха на входе в РМК и атмосферным при работе без наддува (изд. 84, 85)

от 0 до 10 кПа

± 50 Па

1

Перепад давлений между атмосферным и статическим давлением в мерном сечении РМК при работе без наддува (изд. 84, 85)

от 0 до 25 кПа

±0,4% от ВП

2

Перепад между

от 0 до 60 кПа

±0,4 % от НЗ

1

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

статическим давлением воздуха в полости подвижного лабиринтного уплотнения РМК и атмосферным давлением

НЗ=60 кПа

Перепад между атмосферным давлением и давлением окружающей среды на срезе сопла

от 0 до 2,5 кПа

±0,5 % от ВП НЗ (НЗ=0,02 кгс/см²)

1

Перепад давления на мерном устройстве в магистрали отбора из КНД (изд. 84, 85)

Разность давлений

от 0 до 10 кПа

±0,5 % от ВП

1

Давление воздуха до шайбы (мерного устройства) в магистрали отбора из КНД (изд.84, 85)

Избыточное давление

от 0 до 314 кПа

±0,5 % от ВП

1

Давление топлива на входе в изделие

от 0 до 400 кПа (от 0 до 4 кгс/см²)

±0,6 % от ВП НЗ

(НЗ=ВПИ)

Давление топлива в воспламенителе (изд. 64М, 64Р)

от 0 до 500 кПа (от 0 до 5 кгс/см²)

±0,6 % от ВП НЗ

(НЗ=ВПИ)

1

Перепад давления топлива на гидравлических фильтрах

Разность давлений

от 0 до 392,266 кПа

(от 0 до 4 кгс/см²)

±1 % от ВП НЗ

(НЗ=ВПИ)

1

Давление масла на входе в магистраль нагнетания за фильтром тонкой очистки (изд. 84, 85)

от 0 до 6 кгс/см²

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла на входе в магистраль нагнетания перед фильтром тонкой очистки (изд. 84, 85)

Избыточное давление

от 0 до 6 кгс/см²

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление воздуха в маслобаке (изд. 84, 37-01Э)

от -0,2 до +0,4 кгс/см²

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла на входе в

от 0 до 6 кгс/см²

±1 % от ВП НЗ

1

Измеряемые параметры (обозначение в Системах)

Измеряемые

величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

изделие (изд. 84, 85)

(НЗ=ВПИ)

Давление воздуха в магистрали суфлирования маслобака двигателя Рсуф (изд. 84, 85)

от -0,2 до +0,4 кгс/см²

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масла в магистрали откачки за фильтром

(изд. 84, 85)

от 0 до 6 кгс/см²

±1 % от ВП НЗ

(НЗ=ВПИ)

1

Давление масла в магистрали откачки перед фильтром тонкой очистки (изд. 84, 85)

от 0 до 6 кгс/см²

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масляновоздушной смеси, подводимой к подшипнику опоры компрессора (изд. 64М, 64Р)

от 0 до 200 кПа (от 0 до 2 кгс/см²)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление масляновоздушной смеси, подводимой к подшипнику опоры турбины (изд. 64М, 64Р)

Избыточное давление

от 0 до 200 кПа (от 0 до 2 кгс/см²)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление в магистрали подвода воздуха к МВР опоры компрессора (изд.

64М, 64Р)

от 0 до 300 кПа (от 0 до 3 кгс/см²)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление в магистрали подвода воздуха к МВР опоры турбины (изд. 64М, 64Р)

от 0 до 300 кПа (от 0 до 3 кгс/см²)

±1 % от ВП НЗ (НЗ=ВПИ)

1

Давление воздуха на входе в воспламенитель в системе подачи воздуха к воспламенителю

(изд. 64М, 64Р)

от 0 до 40 кгс/см²

±0,75 % от ВП НЗ

(НЗ=ВПИ)

1

Давление воздуха на

от 1,4 до 4,3 кгс/см²

±1 % от ВП НЗ

1

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

1ределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

охлаждение маслобака

(НЗ=ВПИ)

Давление воздуха в магистрали подвода воздуха высокого давления

от 0 до 160 кгс/см²

±5% от В1

1

Давление воздуха в системе раскрутки на входе в изделие

от 0 до 160 кгс/см²

±5% от В1

1

Давление масла на входе в изделие в системе консервации

от 0 до 2,5 кгс/см²

±1 % от В1 НЗ

(НЗ=В1И)

1

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХК (L)

Напряжение постоянного тока, соответствующее температуре воздуха за компрессором в диапазоне от 0 до 450 °С (от 273 до 723 К) для термопары ХК (L) (изд. 84, 85) ¹⁾

Напряжение постоянного тока

от 0 до 35,888 мВ

±0,09 % В1

1

ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА (K)

Напряжение постоянного тока, соответствующее температуре газа за турбиной в диапазоне от 0 до 1100 °С (от 273 до 1373 К) для термопар ХА (К)

Напряжение постоянного тока

от 0 до 45,119 мВ

±0,07% В1

1

Напряжение постоянного тока, соответствующее температуре газа на срезе сопла в диапазоне от 0 до 1300 °С (от 273 до 1573 К) для термопар ХА (К)

Напряжение постоянного тока

от 0 до 52,410 мВ

±0,06 % В1

16

ИК температуры, измеренной Ш1 термоэлектрического типа ХК (L)

Температура воздуха на входе в изделие при работе с наддувом (изд. 84, 85)

Температура

от 278 до 323 К включ.

(от +5 до +50 °С включ.)

у: ±0,5 % от ВП

10

св. 323 до 368 К

6: ±0,5 % от ИЗ

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

1ределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

включ.

(св. +50 до +95 °С включ.)

Температура воздуха на входе в изделие при испытании с наддувом (изд. 64М, 64Р)

от 273 до 319 К включ.

(от 0 до +46 °С включ.)

у: ±0,5 % от ВП

12

св. 319 до 365 К включ.

(св. +46 до +92 °С включ.)

6: ±0,5 % от ИЗ

ИК напряжения постоянного тока, соответствующего значениям температуры корпусов и деталей ГТД в диапазоне преобразований ПП термоэлектрического типа ХА (K)

Напряжение постоянного тока, соответствующее температуре наружной обоймы подшипника опоры компрессора в диапазоне от 20 до 400 °С (от 293 до 673 К для термопар ХА (К)) ¹⁾

Напряжение постоянного тока

от 0,798 до 16,397 мВ

±0,19 % от В1

2

Напряжение постоянного тока, соответствующее температуре технологического воспламенителя в диапазоне от 0 до 1300 °С (от 273 до 1573 К) для термопар ХА (К) ¹⁾

Напряжение постоянного тока

от 0 до 52,410 мВ

±0,06 % от В1

1

ИК напряжения постоянного тока, соответствующего значениям температуры корпусов и деталей ГТД в диапазоне преобразований ПП термоэлектрического типа ХК (L)

Напряжение постоянного тока, соответствующее температуре наружной обоймы и корпуса подшипника опоры турбины в диапазоне от 20 до 400 °С (от 293 до 673 К) для термопар ХК (L) 1)

Напряжение постоянного тока

от 1,290 до 31,492 мВ

±0,1 % от В1

4

ИК напряжения постоянного тока, соответствующее значениям температуры газообразных сред, температуры корпусов и деталей в диапазоне преобразований 1П1 термоэлектрического

Измеряемые параметры (обозначение в Системах)

Измеряемые величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

типа ТХА (К), ТХК (L)

Напряжение постоянного тока, соответствующее значениям температуры газообразных сред, температуры корпусов и деталей в диапазоне преобразований ПП термоэлектрического типа ТХА (К), ТХК (L), мВ ¹⁾

Напряжение постоянного тока

от -2 до +55 мВ

±0,06 % от ВП

1

ИК температуры в диапазоне преобразований ПП терморезистивного типа (термометров сопротивления)

Температура воздуха на входе в изделие при работе без наддува

Сопротивление постоянному току

от -30 до +10 °С включ.

(от 243 до 283 К включ.)

у: ±0,5 % от ВП

6

св. +10 до +50 °С включ.

(св. 283 до 323 К включ.)

6: ±0,5 % от ИЗ

Температура в магистрали отбора воздуха от КНД (изд. 84, 85)

от 0 до +200 °С (от 273 до 473 К)

±2 К

1

Температура масла на входе в изделие (изд. 84,

85)

от 0 до +250 °С

±1 % от ВП

1

Температура масла на выходе из опоры турбины (изд. 84, 85)

от 0 до +266 °С

±1 % от ВП

1

Температура воздуха на охлаждение маслобака

от -20 до +50 °С

±1,5 % от ВП

1

Температура масла на входе в изделие в системе консервации

от +60 до +80 °С

±1 % от ВП

1

ИК напряжения и силы постоянного тока, сопротивления постоянному току

Сила постоянного тока ¹⁾

Сила постоянного тока

от 4 до 20 мА

±0,1 % от ВП

18

Сопротивление

Сопротивление

от 0,1 до 200 Ом

±0,1 % от ВП

4

Измеряемые параметры (обозначение в Системах)

Измеряемые

величины

Диапазон измерений

Пределы допускаемой погрешности

Кол-во

ИК

1

2

3

4

5

постоянному току, в т.ч. термопреобразователей сопротивления

постоянному току

Сила постоянного тока, соответствующая значениям вибрации в диапазоне от 1 до 100 _мм/с ¹⁾

Сила постоянного тока

от 4 до 20 мА

±0,1 % от ВП

3

Напряжение постоянного тока (телеметрические сигналы) ¹⁾

Напряжение постоянного тока

от 0 до 10 В

у: ±0,06 % от ВП

16

Примечания:

ИЗ - измеряемое значение;

ВПИ - верхний предел измерения;

НЗ - нормируемое значение;

¹⁾ Часть ИК не содержит первичных преобразователей, которые поставляются в составе испытываемого двигателя и подсоединяются к Системе только на период испытаний.

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 210 до 230

- частота переменного тока, Гц

от 49 до 51

Потребляемая мощность, кВт, не более:

6

Габаритные размеры составных частей, м, (ширина^хдлина^хвысота), не более:

- комплекс измерительный магистрально-модульный MIC-236

484^х177^х360

- модуль измерения температуры (термопары)

206 х 229х 90

Условия эксплуатации в помещении пультовой:

- температура, °С

от +15 до + 30

- относительная влажность воздуха, %, не более

95

- атмосферное давление, кПа

от 80 до 120

Условия эксплуатации в помещении испытательного бокса:

- температура, °С

от -40 до + 40

- относительная влажность воздуха, %, не более

95

- атмосферное давление, кПа

от 80 до 120
