Номер по Госреестру СИ: 96580-25
96580-25 Резервуар стальной горизонтальный цилиндрический
(РГС-5)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический РГС-5 (далее - резервуар) предназначен для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2356 от 26 сентября 2022 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательАкционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова»
(АО «НЗРМК им. Н. Е. Крюкова»)
ИНН 4221002780
Юридический адрес: Российская Федерация, 654033, Кемеровская обл. - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Телефон: 8 (3843) 92-16-58
E-mail: rmk@nzrmk.ru
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова»(АО «НЗРМК им. Н. Е. Крюкова»)
ИНН 4221002780
Адрес: Российская Федерация, 654033, Кемеровская обл. - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Телефон: 8 (3843) 92-16-58
E-mail: rmk@nzrmk.ru
Испытательный центр
Акционерное общество «Метролог»(АО «Метролог»)
Адрес: Российская Федерация, 443125, Самарская обл., г. Самара, ул. Губанова, 20а, офис 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н. Е. Крюкова»(АО «НЗРМК им. Н. Е. Крюкова»)
ИНН 4221002780
Юридический адрес: Российская Федерация, 654033, Кемеровская обл. - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Телефон: 8 (3843) 92-16-58
E-mail: rmk@nzrmk.ru
Принцип действия резервуара основан на заполнении нефтью и нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с днищами. Резервуар оборудован приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуар стальной горизонтальный цилиндрический РГС-5 с заводским номером 106.1 расположен на территории АО «Транснефть-Дружба», Куйбышевское районное управление, ЛПДС «Лопатино».
Фотография общего вида резервуара, горловины и заводского номера представлена на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу резервуара. Заводской номер, в виде цифрового обозначения, нанесен на стенку резервуара аэрографическим способом (обеспечивается идентификация, возможность прочтения и сохранность в процессе эксплуатации резервуара) и в технический паспорт на резервуар типографическим способом.
Пломбирование резервуаров не предусмотрено.

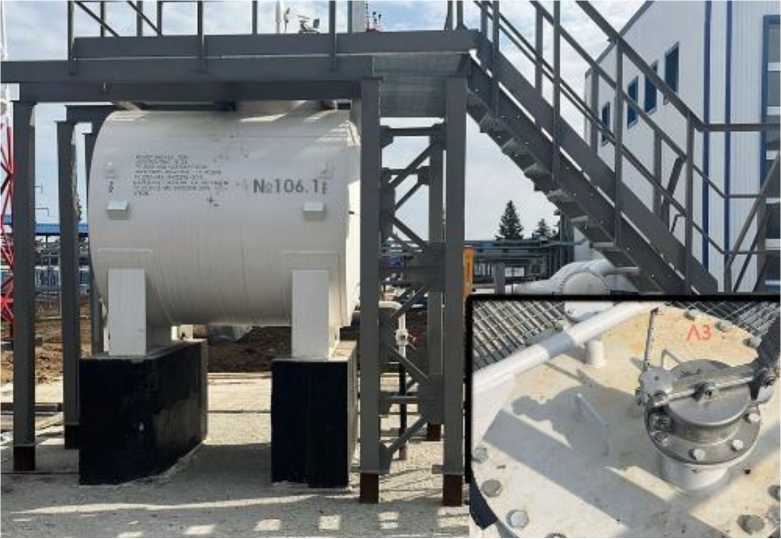

Рисунок 1 - Фотография общего вида резервуара РГС-5 (№106.1) горловины и заводского номера
Таблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-5 |
1 шт. |
|
Технический паспорт |
1 экз. | |
|
Градуировочная таблица |
1 экз. |
Метрологические, основные технические характеристики и показатели надежности приведены в таблицах 1, 2, 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
РГС-5 | |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
± 0,25 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 40 |
|
Таблица 3 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
