Номер по Госреестру СИ: 96582-25
96582-25 Напоромеры, тягомеры, тягонапоромеры показывающие деформационные
(ДМ)
Назначение средства измерений:
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ (далее по тексту - ДМ) предназначены для измерений избыточного и вакуумметрического давлений неагрессивных и агрессивных жидкостей и газов в диапазоне от минус 12,5 до 40 кПа.
Внешний вид.
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные

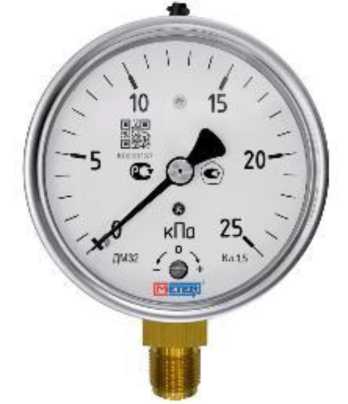

Рисунок № 1
Внешний вид.
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные

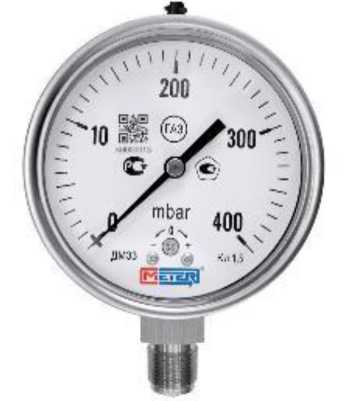

Рисунок № 2
Внешний вид.
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные
Рисунок № 3
Внешний вид.
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные
Рисунок № 4
Внешний вид.
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные
Рисунок № 5
Общие сведения
Дата публикации - 08.10.2025
Срок свидетельства - 06.10.2030
Номер записи - 6ae68daf-a100-e2c3-349f-da05f6b99cfa
ID в реестре СИ - 1427036
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «МЕТЕР»
Страна - РОССИЯ
Населенный пункт - 173021, Новгородская обл., Новгородский р-н, д. Новая Мельница, ул. Панковская, д. 3
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2146 от 2025.10.06 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Напоромеры, тягомеры, тягонапоромеры показывающие деформационные (ДМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «МЕТЕР»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96582-25 06.10.2030 |
Напоромеры, тягомеры, тягонапоромеры показывающие деформационные, ДМ Общество с ограниченной ответственностью «МЕТЕР» (РОССИЯ 173021, Новгородская обл., Новгородский р-н, д. Новая Мельница, ул. Панковская, д. 3) |
ОТ |
1 год |
Кто поверяет Напоромеры, тягомеры, тягонапоромеры показывающие деформационные (ДМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Напоромеры, тягомеры, тягонапоромеры показывающие деформационные (ДМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на циферблат.Место нанесения знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
ДМ30
ДМ32
ДМ31
ДМ33
Рисунок 1 - Внешний вид ДМ с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки
Рисунок 2 - Место пломбировки от несанкционированного доступа
Лист № 3 Всего листов 5 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
ДМ30 |
ДМ31 |
ДМ32 |
ДМ33 | |
|
Нижний предел измерений, кПа1):
|
от -12 от -12 |
0 ,5 до -0,06 ,5 до -0,06 | ||
|
Верхний предел измерений, кПа1):
|
от 0,125 до 40,0 0 от 0,125 до 40,0 | |||
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % 1) |
±0,6; ±1,0; ±1,5; ±2,5 |
±1,0; ±1,5; ±2,5 | ||
|
Вариация показаний, % от диапазона измерений2) |
±0,6;±1,0; ±1,5; ±2,5 |
±1,0; ±1,5; ±2,5 | ||
|
Пределы дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % |
±0,1 (для ДМ с пределом погрешности ±0,6) ±0,4 (для ДМ пределом погрешности ±1,0; ±1,5) ±0,6 (для ДМ пределом погрешности ±2,5) | |||
|
Предельная допустимая перегрузка напоромеров и тягонапоромеров избыточным давлением, % от верхнего предела измере-ний3) |
30 | |||
| ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Масса, кг, не более |
от 0,18 до 1,50 |
от 0,20 до 1,20 |
от 0,20 до 1,70 |
от 1,00 до 3,20 |
|
Диаметр корпуса, мм, не более1) |
50, 63, 80, 100,160,200 |
63, 80, 100, 160 |
50, 63, 80, 100,160, 200 |
100,160 |
|
Условия эксплуатации: | ||||
|
- диапазон рабочих температур окружающей среды, °С:
|
от -60 до +70 | |||
|
от -60 до +65 (силиконовое масло) от -20 до +65 (глицерин) | ||||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
|
- относительная влажность воздуха при температуре +30 °С, % |
до 100 | |||
|
1) - конкретное значение. | ||||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
наносится на титульный лист МЛТК.15151288.001 РЭ «Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ. Руководство по эксплуатации» типографским способом и на циферблат ДМ методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 10 руководства по эксплуатации МЛТК.15151288.001 РЭ «Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 31.08.2021 № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1 105Па»
ТУ 4212-002-15151288-2023 «Напоромеры, тягомеры, тягонапоромеры показывающие деформационные ДМ. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «МЕТЕР»
(ООО «МЕТЕР»)
ИНН 5310016747
Юридический адрес: 173021, Новгородская обл., Новгородский р-н,
д. Новая Мельница, ул. Панковская, д. 3
Е-mail: office@meter.ru
Изготовитель
Общество с ограниченной ответственностью «МЕТЕР»
(ООО «МЕТЕР»)
ИНН 5310016747
Адрес: 173021, Новгородская обл., Новгородский р-н, д. Новая Мельница, ул. Панковская, д. 3
Е-mail: office@meter.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия»(ФБУ «Тест-С.-Петербург»)
Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1, литера А
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «МЕТЕР»(ООО «МЕТЕР»)
ИНН 5310016747
Юридический адрес: 173021, Новгородская обл., Новгородский р-н,
д. Новая Мельница, ул. Панковская, д. 3
Е-mail: office@meter.ru
Принцип действия ДМ основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Чувствительным элементом измерительной системы ДМ является мембрана или мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. При изменении давления происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата ДМ. Шкалы давления ДМ могут быть отградуированы в кПа или мбар.
ДМ могут быть изготовлены в виброзащищенном исполнении. Внутренний объем корпуса таких ДМ может быть заполнен демпфирующей жидкостью в зависимости от конструкции ДМ.
По специальному заказу могут выпускаться ДМ с комбинированными шкалами (на две или более единицы измерений давления), с антипараллаксными шкалами, с дополнительной подсветкой шкал, с корректором нуля, со встроенным демпфером (дросселем), с передними/задними фланцами/скобами или иными приспособлениями и устройствами для крепления, а также ДМ кислородного исполнения. ДМ предназначенные для измерений давления фреонов и аммиака.
ДМ имеют 4 модификации: ДМ30, ДМ31, ДМ32, ДМ33, технические
и метрологические характеристики которых представлены в таблице 1.
По дополнительному заказу в комплект поставки ДМ может быть включена разделительная мембрана, необходимая для защиты измерительной системы ДМ от воздействия измеряемой среды при измерениях давления агрессивных, вязких, загрязненных, высокотемпературных и т. д. сред.

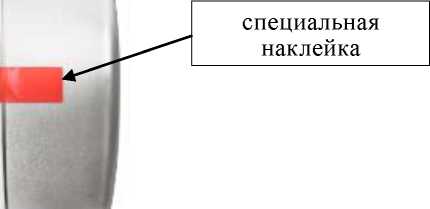

Защита разъемной конструкции ДМ от несанкционированного вмешательства обеспечивается нанесением на кольцо (обечайку) и боковую поверхность корпуса специальной наклейки, которая необратимо повреждается при попытке удаления или вскрытия (рисунок 2).
Знак поверки наносится на стекло ДМ и (или) в паспорт.
Заводской номер наносится на ДМ в виде наклейки на стекло или циферблат методом шелкографии или лазерной гравировки (рисунок 1), что обеспечивает идентификацию каждого экземпляра, возможность прочтения и сохранность заводского номера в процессе эксплуатации.
Обозначение места нанесения знака поверки заводского номера и знака утверждения типа представлены на рисунке 1. Знак утверждения типа наносится на циферблат.
Место нанесения знака поверки
Место нанесения заводского номера
Место нанесения знака утверждения типа
ДМ30
ДМ32
ДМ31
ДМ33
Рисунок 1 - Внешний вид ДМ с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки
Рисунок 2 - Место пломбировки от несанкционированного доступа
