Номер по Госреестру СИ: 96586-25
96586-25 Трансформаторы тока
(TCR/387)
Назначение средства измерений:
Трансформаторы тока TCR/387 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Правообладатель
Фирма «S.T.E.», Италия
Адрес: Via Camillo Benso Conte di Cavour 66, 20865 Usmate Velate (MB), Italy
Тел: +39 (039) 68.29.450, Факс: +39 (039) 68-29-455
Web-сайт: https://stesrl.it
E-mail: ste@stesrl.it
Изготовитель
Фирма «S.T.E.», Италия
Адрес: Via Camillo Benso Conte di Cavour 66, 20865 Usmate Velate (MB), Italy
Тел: +39 (039) 68.29.450, Факс: +39 (039) 68-29-455
Web-сайт: https://stesrl.it
E-mail: ste@stesrl.it
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБЦ «НИЦ ПМ-Ростест»)
ИНН 7727061249
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «S.T.E.», Италия
Адрес: Via Camillo Benso Conte di Cavour 66, 20865 Usmate Velate (MB), Italy
Тел: +39 (039) 68.29.450, Факс: +39 (039) 68-29-455
Web-сайт: https://stesrl.it
E-mail: ste@stesrl.it
Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы состоят из металлического корпуса со съемной пластиковой крышкой для клемм, замкнутого сердечника и вторичных обмоток.
Трансформаторы являются встроенными и не имеют собственной первичной обмотки. Первичной обмоткой трансформатора тока является проводник, проходящий через внутреннее окно трансформатора, по которому протекает измеряемый переменный ток, а ко вторичной подключаются измерительные приборы. Ток, протекающий во вторичной обмотке трансформатора, пропорционален току, протекающему в его первичной обмотке.
К данному типу относятся трансформаторы тока модификации TCR/3871 c заводскими номерами: 20120587, 20120588, 20120589; модификации TCR/3872 с заводскими номерами: 20120590, 20120591, 20120592. Модификации отличаются количеством измерительных и защитных обмоток.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.

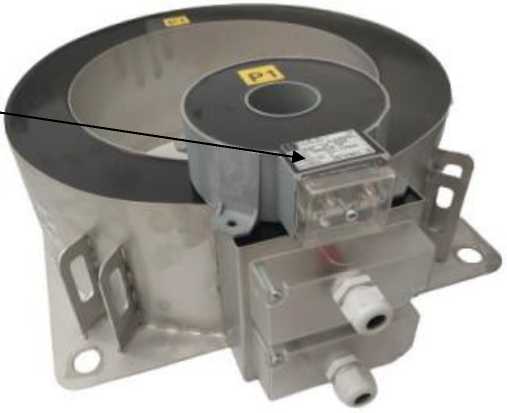

Общий вид трансформаторов и место нанесения заводского номера приведены на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Место нанесения заводского номера

Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток, А |
7000 |
|
Номинальный вторичный ток, А |
1 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток |
4 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015
|
0,2 5P |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА
|
10 30 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений |
10 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
220 х 445 х 485 |
|
Масса, кг, не более |
60 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -20 до +80 |
