Номер по Госреестру СИ: 96590-25
96590-25 Резервуар вертикальный железобетонный
(ЖБР-5000)
Назначение средства измерений:
Резервуар вертикальный железобетонный ЖБР-5000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар вертикальный железобетонный
Рисунок № 1
Внешний вид.
Резервуар вертикальный железобетонный
Рисунок № 2
Общие сведения
Дата публикации - 08.10.2025
Срок свидетельства -
Номер записи - 22474db4-ad67-e109-0ae5-5b50280b06ee
ID в реестре СИ - 1427028
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» Публичное акционерное общество «Территориальная генерирующая компания № 1»
Страна - РОССИЯ
Населенный пункт - 197198, г. Санкт-Петербург, пр-кт Добролюбова, д. 16, к. 2А, помещ. 54Н
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2146 от 2025.10.06 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар вертикальный железобетонный (ЖБР-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» Публичное акционерное общество «Территориальная генерирующая компания № 1»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96590-25 |
Резервуар вертикальный железобетонный, ЖБР-5000 Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» Публичное акционерное общество «Территориальная генерирующая компания № 1» (РОССИЯ 197198, г. Санкт-Петербург, пр-кт Добролюбова, д. 16, к. 2А, помещ. 54Н) |
ОТ МП |
5 лет |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Кто поверяет Резервуар вертикальный железобетонный (ЖБР-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Резервуар вертикальный железобетонный (ЖБР-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательВыборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» Публичное акционерное общество «Территориальная генерирующая компания № 1»
(Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» ПАО «ТГК-1»)
ИНН 7841312071
Юридический адрес: 197198, г. Санкт-Петербург, пр-кт Добролюбова, д. 16, к. 2А, помещ. 54Н
Телефон/ факс: +7 (812) 540-01-27/ (812) 688-46-01
Изготовитель
Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» Публичное акционерное общество «Территориальная генерирующая компания № 1»(Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» ПАО «ТГК-1»)
ИНН 7841312071
Адрес места осуществления деятельности: 195197, г. Санкт-Петербург, ул. Жукова, 26 Юридический адрес: 197198, г. Санкт-Петербург, пр-кт Добролюбова, д. 16, к. 2А, помещ. 54Н
Телефон/ факс: +7 (812) 540-01-27/ (812) 688-46-01
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ»(ООО «МетроКонТ»)
Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011
Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» Публичное акционерное общество «Территориальная генерирующая компания № 1»(Выборгская теплоэлектроцентраль (ТЭЦ-17) филиал «Невский» ПАО «ТГК-1»)
ИНН 7841312071
Юридический адрес: 197198, г. Санкт-Петербург, пр-кт Добролюбова, д. 16, к. 2А, помещ. 54Н
Телефон/ факс: +7 (812) 540-01-27/ (812) 688-46-01
Тип резервуара - вертикальный железобетонный, номинальной вместимостью 5000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.
Резервуар ЖБР-5000 с заводским номером 2 расположен на территории Выборгской теплоэлектроцентрали (ТЭЦ-17) филиала «Невский» ПАО «ТГК-1» по адресу: 195197, г. Санкт-Петербург, ул. Жукова, 26.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

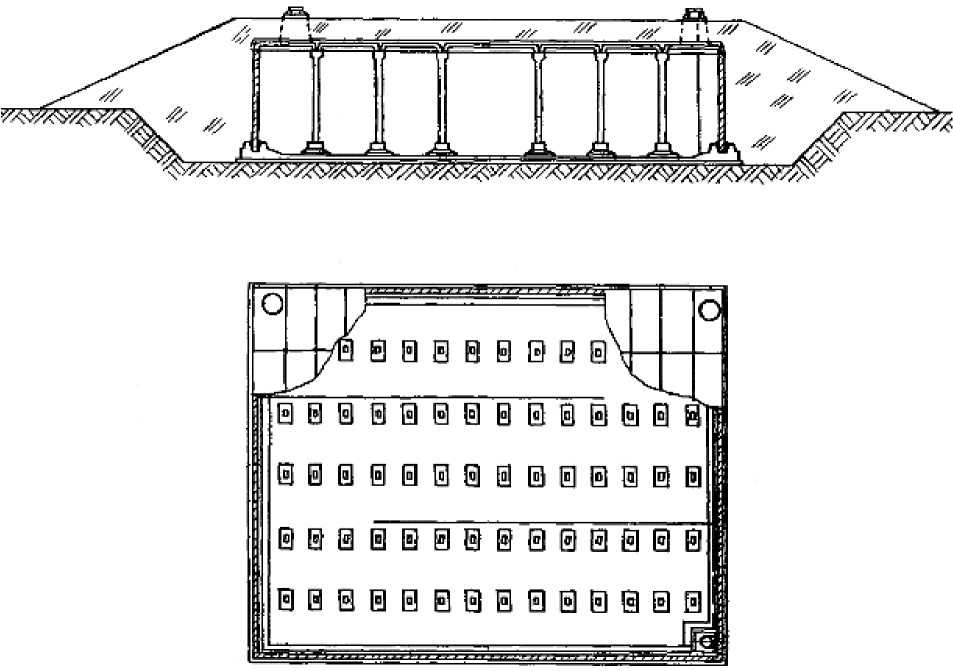

Рисунок 1 - Эскиз общего вида резервуара ЖБР-5000

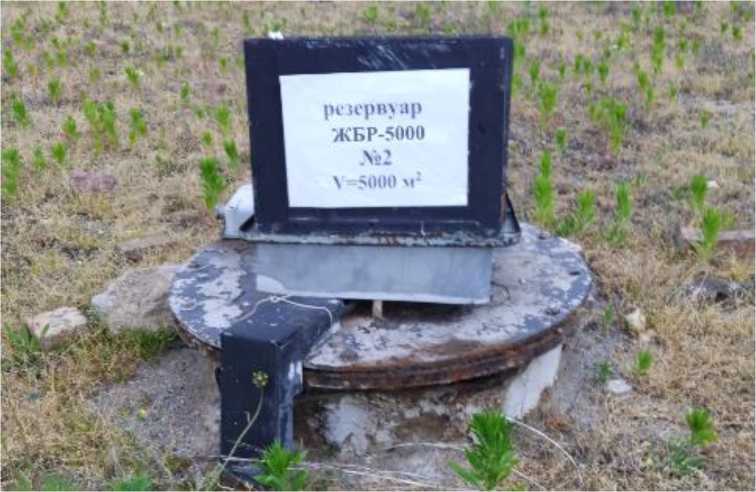

Рисунок 2 - Горловина резервуара ЖБР-5000 № 2
Пломбирование резервуара ЖБР-5000 не предусмотрено.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
