Номер по Госреестру СИ: 96596-25
96596-25 Счетчики газа мембранные
(СГМ)
Назначение средства измерений:
Счётчики газа мембранные СГМ (далее - счётчики) предназначены для измерений объема природного газа по ГОСТ 5542-2022 и паров сжиженного углеводородного газа по ГОСТ 20448-2018 при рабочих условиях или приведенных к температуре плюс 20 °С.
Внешний вид.
Счетчики газа мембранные
Рисунок № 1
Внешний вид.
Счетчики газа мембранные
Рисунок № 2
Внешний вид.
Счетчики газа мембранные
Рисунок № 3
Общие сведения
Дата публикации - 10.10.2025
Срок свидетельства - 09.10.2030
Номер записи - ea3f1362-48e9-5a1a-098d-700bfb9527eb
ID в реестре СИ - 1427022
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью ПКФ «ГЕРРИДА»
Страна - РОССИЯ
Населенный пункт - 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72, помещ. 201
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2186 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счетчики газа мембранные (СГМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью ПКФ «ГЕРРИДА»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96596-25 09.10.2030 |
Счетчики газа мембранные, СГМ Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (РОССИЯ 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72, помещ. 201) |
ОТ МП |
6 лет |
|
98674-26 08.06.2031 |
Счетчики газа струйные, СГС Общество с ограниченной ответственностью ПКФ «ГЕРРИДА» (РОССИЯ 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72, помещ. 201) |
ОТ МП |
6 лет |
Кто поверяет Счетчики газа мембранные (СГМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЯ 116" (RA.RU.315208) | 10 | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Счетчики газа мембранные (СГМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на счётчик, титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.3 «Принцип действия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 26.51.63-006-34189279-2024. Счётчики газа мембранные СГМ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА») ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, х. Октябрьский, ул. Живописная, д. 72, помещ. 201
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, проспект Вернадского, д. 41, стр. 1, помещение 263
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское шоссе, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия счётчика основан на преобразовании перепада давления газа, проходящего через счётчик, в возвратно-поступательное движение диафрагм измерительного механизма, которое через рычажный механизм преобразуется во вращательное движение и через приводной вал передается на отсчетное устройство. Биметаллический элемент в составе счётчика с температурной коррекцией корректирует учет расходуемого газа в зависимости от его температуры.
Счётчик имеет механическое отсчётное устройство роликового типа для указания измеренного объёма газа в кубических метрах и долях кубического метра.
Счётчики без температурной коррекции измеряют объем газа в рабочих условиях.
Счётчики с температурной коррекцией приводят измеренный объём газа к нормальным условиям (к температуре плюс 20 °С).
Счётчики газа могут быть оснащены датчиком импульсов для дистанционной передачи данных.
Счётчики имеют две модификации СТМ-С4. СТМ-С6 в зависимости от диапазона измерений объемного расхода газа.
Счётчики имеют следующую структуру условного обозначения:
Счётчики газа мембранные СГМ-1 2-3-4
-
1 - модификация (G4, G6);
-
2 - И - наличие импульсного выхода;
-
3 - ТК - наличие температурной коррекции;
-
4 - класс точности (1,0 или 1,5).
Пример записи: СТМ-С4И-ТК-1,5.
Общий вид счётчиков представлен на рисунке 1.

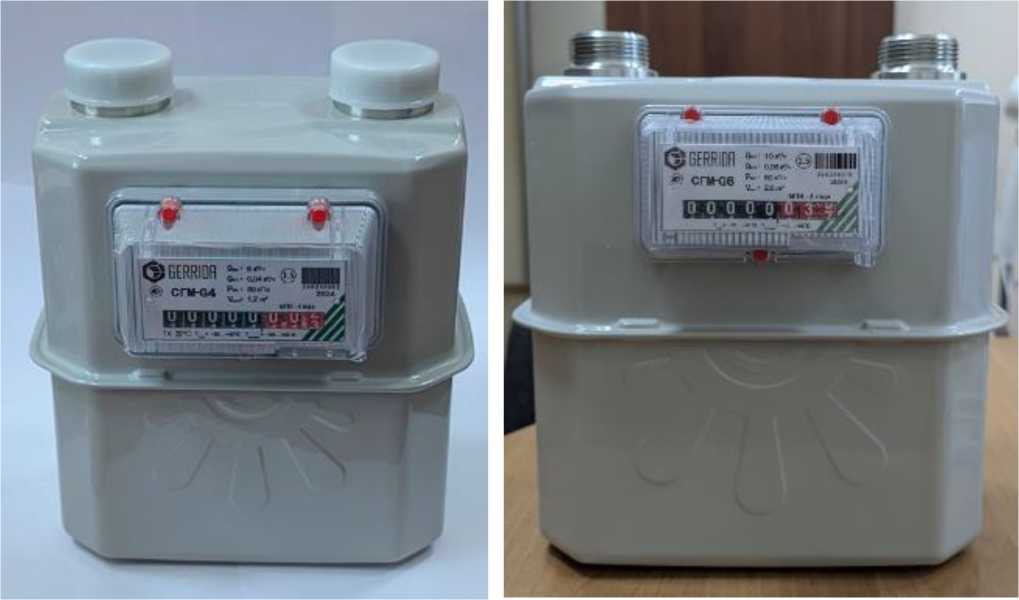

Рисунок 1 - Общий вид счётчиков
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую часть счётного устройства. Схема нанесения заводского номера и знака утверждения типа представлена на рисунке 2.
Пломбировку от несанкционированного доступа осуществляют нанесением знака поверки давлением клейма на свинцовую или пластмассовую пломбу, закрепленную с помощью проволоки или пластмассовой разрушаемой клипсы, или на специальную мастику в чашке одного из винтов крепления.
Схема пломбировки счётчиков представлена на рисунке 3.

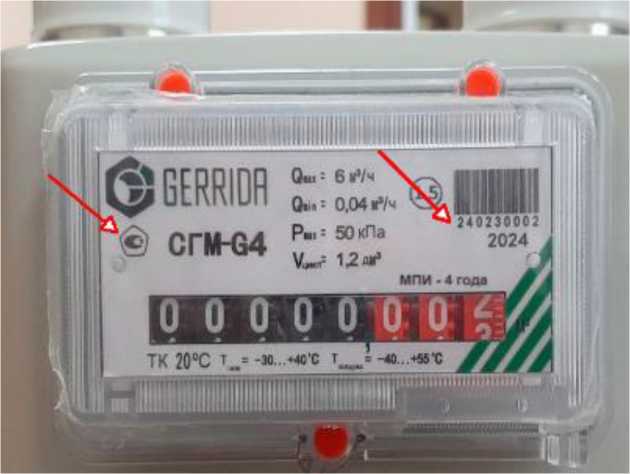

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

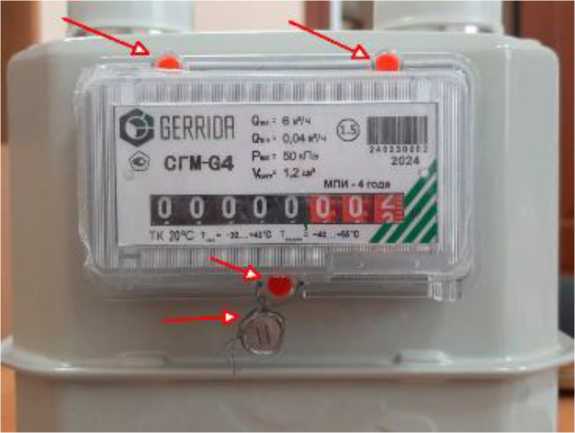

Рисунок 3 - Схема пломбировки
Метрологические характеристики счётчиков приведены в таблице 1.
Таблица 1 - Метрологические характеристики счётчиков
|
Наименование характеристики |
Значение | |
|
Модификация счётчика |
(TVI-G4 |
(TVI-G6 |
|
Минимальный расход газа Qmin, м3/ч |
0,04 |
0,06 |
|
Номинальный расход газа Qnom, м3/ч |
4 |
6 |
|
Максимальный расход газа Qmax, м3/ч |
6 |
10 |
|
Пределы допускаемой относительной погрешности измерений объема газа для счётчиков без температурной коррекции, % | ||
|
а) в диапазоне расходов Qmin < Q < 0,1-Qnom |
±3 | |
|
б) в диапазоне расходов 0,1-Qnom < Q < Qmax: | ||
|
- класса точности 1,0 |
±1,0 | |
|
- класса точности 1,5 |
±1,5 | |
|
Пределы допускаемой относительной основной погрешности измерений объема газа, приведенного к температуре плюс 20 °С, %: а) в диапазоне расходов Qmin < Q < 0,1-Qnom б) в диапазоне расходов 0,1-Qnom < Q < Qmax:
|
±3 ±1,0 ±1,5 | |
|
Предел допускаемой дополнительной относительной погрешности измерений объема газа для счётчиков c температурной коррекцией, вызванной изменением температуры измеряемой среды от нормальных условий на 10 °С, %: |
±0,4 | |
|
Нормальные условия измерений: - температура измеряемой среды, °С |
от +15 до +25 | |
|
Примечание - Основная относительная погрешность измерений объема газа и дополнительная относительная погрешность измерения объема газа суммируются арифметически. | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация счётчика |
CTM-G4 |
CTM-G6 |
|
Измеряемая среда |
природный газ по ГОСТ 5542-2022; | |
|
пар сжиженного углеводородного | ||
|
газа по ГОСТ 20448-2018 | ||
|
Дискретность отчета измерений объема, м3 |
0,001 | |
|
Емкость отображающего устройства, м3 |
99999,999 | |
|
Температура измеряемой среды, °С |
от -30 до +40 | |
|
Рабочее избыточное давление измеряемой среды, кПа, не более |
5 | |
|
Максимально возможное избыточное давление измеряемой |
50 | |
|
среды, кПа | ||
|
Перепад давления при Qmax, кПа, не более |
0,2 |
0,25 |
|
Габаритные размеры, мм, не более: | ||
|
- ширина |
190 |
190 |
|
- длина |
200 |
250 |
|
- высота |
235 |
265 |
|
Масса, кг, не более |
1,7 |
2,7 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -40 до +55 | |
|
- относительная влажность, %, не более |
95 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
50000 |
