Номер по Госреестру СИ: 96598-25
96598-25 Газоанализаторы
(LGA-4500IC)
Назначение средства измерений:
Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответствующей информации на верхний уровень.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Общие сведения
Дата публикации - 10.10.2025
Срок свидетельства - 09.10.2030
Номер записи - 1366e325-2268-f231-83b6-f0dd8125c2eb
ID в реестре СИ - 1427020
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Focused Photonics (Hangzhou), Inc.
Страна - КИТАЙ
Населенный пункт - 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province
Уведомление о начале осуществления предпринимательской деятельности -
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2186 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Газоанализаторы (LGA-4500IC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Focused Photonics (Hangzhou), Inc.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96400-25 |
Газоанализаторы, LGA-4500IC Focused Photonics (Hangzhou), Inc. (КИТАЙ 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province) |
ОТ МП |
1 год |
|
96598-25 09.10.2030 |
Газоанализаторы, LGA-4500IC Focused Photonics (Hangzhou), Inc. (КИТАЙ 310052, No.760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province) |
ОТ МП |
1 год |
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Кто поверяет Газоанализаторы (LGA-4500IC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы (LGA-4500IC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) газоанализаторов выполняет следующие функции:
-
- сбор и обработку информации, измеренной приемником, преобразованной через АЦП, расчет объемной доли определяемого компонента в окружающей среде рабочей зоны;
-
- отображение результатов измерений на дисплее газоанализатора;
-
- передачу результатов измерений по интерфейсам связи;
-
- формирование аварийных сигналов;
-
- контроль целостности программных кодов ПО.
Газоанализаторы имеют защиту ПО от преднамеренных и непреднамеренных изменений. Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LGA-4500IC |
|
Номер версии (идентификационный номер) ПО |
IFB.100Y*.S1D.XXX** |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
|
Примечания: * Y- относится к метрологически незначимой части ПО и принимает значения от C до Z; **Х - относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на информационную табличку, закрепленную на газоанализаторе, способом лазерной гравировки на стальной пластине (или альтернативным способом), а также на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Газоанализаторы LGA-4500IC. Руководство по эксплуатации», раздел 4.2 «Системный режим».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31.12.2020 № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Газоанализаторы LGA-4500IC. Стандарт предприятия.
Правообладатель
Focused Photonics (Hangzhou), Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R.China (310052)
Телефон: +86 571 8501 2162
Web: cafrrwww.fpi-inc.com
Е-mail: FPIsupport@fpi-inc.com
Изготовитель
Focused Photonics (Hangzhou), Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R.China (310052)
Телефон: +86 571 8501 2162
Web: cafrrwww.fpi-inc.com
E-mail: FPIsupport@fpi-inc.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Focused Photonics (Hangzhou), Inc., Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou City, Zhejiang Province, P.R.China (310052)
Телефон: +86 571 8501 2162
Web: cafrrwww.fpi-inc.com
Е-mail: FPIsupport@fpi-inc.com
Принцип действия газоанализаторов - лазерная абсорбционная спектроскопия. Лазерный луч проходит через анализируемую среду и детектируется модулем приемника. Длина волны выходного сигнала лазера соответствует линии поглощения определяемого газа.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Газоанализаторы состоят из четырех основных модулей - излучатель, приемник, блок анализа и блок управления.
Излучение диодного лазера подается из блока анализа в измерительную ячейку и принимается расположенным напротив приемником. Получаемый при преобразовании электрический сигнал подается в блок анализа, где выполняется необходимая обработка, определяется концентрация и ее значение выводится на ЖК дисплей.
В модуле приемника расположен детектор излучения и коммутационная плата.
В блоке управления расположены встроенные датчики температуры и плата управления.
На лицевой пенели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.
Конструктивно газоанализатор представляет единую моноблочную конструкцию.
Серийный номер газоанализаторов наносится на информационную табличку, закрепленную на корпусе газоанализатора, и имеет буквенно-цифровой формат. Способ нанесения маркировки -лазерная гравировка на стальной пластине или альтернативный способ.
Корпус изготавливается из алюминиевого сплава, окрашиваемого в цвета по заказу заказчика.
Ограничение доступа к метрологически значимым элементам газоанализаторов осуществляется путем заливания торцевого соединительного болта компаундом, исключающего его несанкционированное вскрытие.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализаторов, информационной таблички с указанием серийного номера и знака утверждения типа, места пломбировки от несанкционированного доступа представлен на рисунках 1, 2.
Место пломбировки
Информационная табличка
Рисунок 1 - Общий вид газоанализаторов LGA-4500IC
с указанием информационной таблички и места пломбировки от несанкционированного доступа

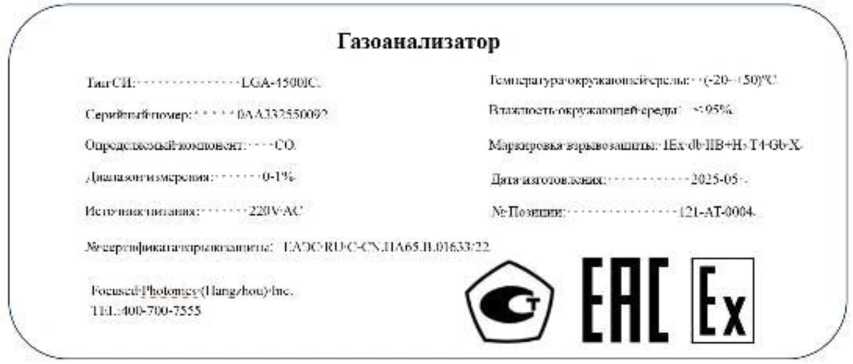

Рисунок 2 - Общий вид информационной таблички с указанием серийного номера, знака утверждения типа
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной погрешности газоанализаторов
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | ||
|
абсолютной |
относительной | |||
|
Оксид углерода (СО) |
от 0 до 0,2 % включ. |
±0,008 % |
- | |
|
св. 0,2 до 1 % |
- |
±4,0 % | ||
|
Оксид углерода (СО) |
от 0 до 20 млн-1 включ. |
±1,2 млн-1 |
- | |
|
св. 20 до 200 млн-1 |
- |
±6,0 % | ||
|
Диоксид углерода (СО2) |
от 0 до 0,1 % включ. |
±0,003 % |
- | |
|
св. 0,1 до 2 % |
- |
±3,0 % | ||
|
Примечания:
| ||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
1,0 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности* |
±0,5 |
|
Время установления выходного сигнала Т0,9 , с, не более |
60 |
|
Нормальные условия измерений:
|
от +15 до +25 80 от 84,0 до 106,7 |
|
* На вход газоанализатора подается газ после системы пробоподготовки, предназначенной для осушения анализируемого газа. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
|
- частота переменного тока, Гц |
от 48 до 63 |
|
- напряжение постоянного тока (для коммуникационной платы), В |
24 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Выходной сигнал: - аналоговый токовый, мА |
от 4 до 20 |
|
- цифровой |
RS-485/RS232 |
|
Габаритные размеры, мм, не более: - длина |
720 |
|
- высота |
430 |
|
- ширина |
230 |
|
Масса, кг, не более |
75 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
|
- относительная влажность (без образования конденсата), %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1 Ex db ПВ+Н2 T4 Gb X |
|
Степень защиты корпуса от доступа к опасным частям, попадания |
IP 65 |
|
внешних твердых предметов и воды по ГОСТ 14254-2015 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет |
10 |
