Номер по Госреестру СИ: 96604-25
96604-25 Анализаторы общего органического углерода с инфракрасным детектированием
(INSPIRION TOC)
Назначение средства измерений:
Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего углерода (TC), общего органического углерода (TOC), общего неорганического углерода (TIC), нелетучего органического углерода (NPOC) в водных растворах органических и неорганических веществ.
Внешний вид.
Анализаторы общего органического углерода с инфракрасным детектированием
Рисунок № 1
Внешний вид.
Анализаторы общего органического углерода с инфракрасным детектированием
Рисунок № 2
Внешний вид.
Анализаторы общего органического углерода с инфракрасным детектированием
Рисунок № 3
Общие сведения
Дата публикации - 10.10.2025
Срок свидетельства - 09.10.2030
Номер записи - fe920e90-7c45-421b-6441-11c485ebdc3a
ID в реестре СИ - 1427014
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shenzhen ION Engineering Technologies LTD
Страна - КИТАЙ
Населенный пункт - 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2186 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы общего органического углерода с инфракрасным детектированием (INSPIRION TOC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen ION Engineering Technologies LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96513-25 26.09.2030 |
Анализаторы общего органического углерода с кондуктометрическим детектированием, INSPIRION TOC Shenzhen ION Engineering Technologies LTD (КИТАЙ 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen) |
ОТ МП |
1 год |
|
96604-25 09.10.2030 |
Анализаторы общего органического углерода с инфракрасным детектированием, INSPIRION TOC Shenzhen ION Engineering Technologies LTD (КИТАЙ 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Анализаторы общего органического углерода с инфракрасным детектированием (INSPIRION TOC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы общего органического углерода с инфракрасным детектированием (INSPIRION TOC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы модели INSPIRION TOC 200 оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОС View Pro |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО и может принимать численные значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Анализаторы модели INSPIRION TOC 200B оснащены встроенным ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB. Идентификация ПО не предусмотрена конструкцией.
Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в:
-
- разделе 4.5 «Анализ образцов» документа «Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200B. Руководство по эксплуатации»;
-
- разделе 5 «Эксплуатация» документа «Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200. Руководство по эксплуатации».
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта Российской Федерации от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Техническая документация фирмы «Shenzhen ION Engineering Technologies LTD»,
Китай.
ПравообладательФирма «Shenzhen ION Engineering Technologies LTD», Китай
Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Фирма «Shenzhen ION Engineering Technologies LTD», КитайАдрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China
Принцип действия анализаторов основан на количественном определении углерода в водных растворах органических и неорганических веществ в виде диоксида углерода (CO2), получаемого в результате высокотемпературного сжигания пробы и детектируемого методом недисперсионной инфракрасной спектрометрии. Массовая концентрация углерода в пробе пропорциональна интенсивности поглощения ИК-излучения от диоксида углерода и рассчитывается из предварительно построенных градуировочных зависимостей.
Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб, блока окисления проб (каталитическая печь), блока ИК-детектора и блока управляющей электроники, установленных в одном корпусе. Анализаторы, в зависимости от модели, функционируют под управлением внешнего или внутреннего программного обеспечения.
Анализаторы выпускаются в следующих моделях: INSPIRION TOC 200, INSPIRION TOC 200В, которые отличаются режимами анализа и техническими характеристиками.
Анализаторы могут работать в следующих режимах: TC - определение общего углерода; TIC - определение общего неорганического углерода; TOC - определение общего органического углерода; DOC - определение растворенного органического углерода (только модель INSPIRION TOC 200); POC - определение отдуваемого органического углерода (только модель INSPIRION TOC 200); NPOC - определение неотдуваемого органического углерода (только модель INSPIRION TOC 200B).
Корпус анализаторов изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней стороне анализатора. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.
Анализаторы общего органического углерода с инфракрасным детектированием
INSPIRION TOC модели INSPIRION TOC 200В
Анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC модели INSPIRION TOC 200

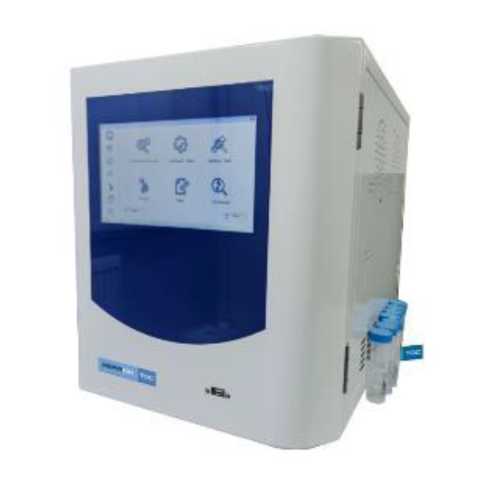

Рисунок 1 - Общий вид анализаторов общего органического углерода с инфракрасным детектированием INSPIRION TOC

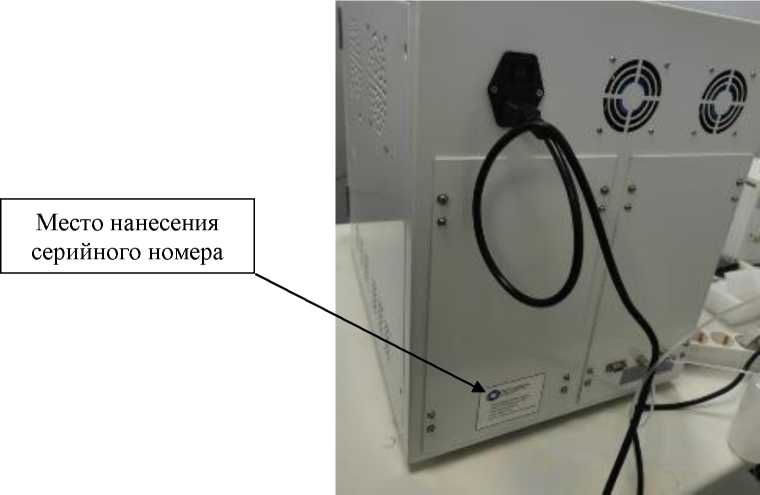

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода с инфракрасным детектированием INSPIRION TOC
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода с инфракрасным детектированием |
INSPIRION TOC |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. 1)1 |
|
Встроенное программное обеспечение |
- |
1 шт. 1)1 |
|
Внешнее программное обеспечение |
- |
1 шт. 1)1 |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
|( в соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения углерода1^ мг/дм3, не более |
0,05 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика), % |
2,0 |
|
1) при измерении в режиме ТС (общий углерод) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
INSPIRION TOC 200 |
INSPIRION TOC 200B | |
|
Диапазон показаний массовой концентрации углерода, мг/дм3 |
от 0 до 10000 |
от 0 до 2500 |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 198 до 242 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Потребляемая мощность, В^А, не более |
800 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение для модели | |
|
INSPIRION TOC 200 |
INSPIRION TOC 200B | |
|
Габаритные размеры, мм, не более: - длина |
450 |
660 |
|
- ширина |
500 |
440 |
|
- высота |
650 |
520 |
|
Масса, кг, не более |
35 |
15 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность, %, не более |
80 | |
