Номер по Госреестру СИ: 96609-25
96609-25 Анализаторы пыли
(DM-3000)
Назначение средства измерений:
Анализаторы пыли DM-3000 (далее - анализаторы) предназначены для непрерывного измерения массовой концентрации пыли в атмосферном воздухе.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 3
Общие сведения
Дата публикации - 10.10.2025
Срок свидетельства - 09.10.2030
Номер записи - d86d1cda-c9e0-a214-0428-e3c12f3fe9d1
ID в реестре СИ - 1427009
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Группа Ай-Эм-Си»
Страна - РОССИЯ
Населенный пункт - 119311, г. Москва, ул. Строителей, д. 8, к. 1
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2186 от 2025.10.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы пыли (DM-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Группа Ай-Эм-Си»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96609-25 09.10.2030 |
Анализаторы пыли, DM-3000 Общество с ограниченной ответственностью «Группа Ай-Эм-Си» (РОССИЯ 119311, г. Москва, ул. Строителей, д. 8, к. 1) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Анализаторы пыли (DM-3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы пыли (DM-3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое является полностью метрологически значимым. Основные функции ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешнее устройство, управление аппаратной частью анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DM-3000 |
|
Номер версии (идентификационный номер) ПО |
не ниже v4.6 |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную этикетку анализатора согласно рисунку 2 и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Устройство и работа изделия» документа «Анализаторы пыли DM-3000. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1, п.п. 3.1.2 «Измерения массовой концентрации органических и неорганических веществ: в атмосферном воздухе»;
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 26.51.53-004-66867887-2023 «Анализаторы пыли DM-3000. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Группа Ай-Эм-Си»
(ООО «Группа Ай-Эм-Си»)
Адрес юридического лица: 119311, г. Москва, ул. Строителей, д. 8, к. 1
ИНН 7714953587
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»(ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия анализаторов основан на гравиметрическом методе измерений массовой концентрации пыли. Частицы пыли в воздушной пробе, при прокачке её через измерительный объем, аккумулируются на чувствительном элементе датчика массы, представляющего собой осциллирующие микровесы. Датчик массы преобразует приращение массы чувствительного элемента при оседании на него частиц пыли в изменение частоты электрического сигнала. По изменению частоты электрического сигнала рассчитывается массовая концентрация пыли.
Конструктивно анализатор выполнен в виде моноблока, внутри которого в нижней части расположены измерительный блок (аналитический фильтр с датчиком массы) и электронный блок управления и обработки данных, в верхней части - сборная пробоотборная система с выносными элементами пробоотборного тракта для отбора пробы атмосферного воздуха вне помещения. Пробоотборная система имеет основной канал, через который воздушная проба поступает на измерительный датчик, и обходной - для обеспечения стабильности расхода отбираемой пробы, а также включает контрольный расходомер, устройство нагрева и осушения пробы. Пробоотбор воздуха осуществляется с помощью внешнего вакуумного насоса. Анализатор имеет встроенный сенсорный дисплей.
Электронный блок обрабатывает измерительные сигналы, выводит результаты на сенсорный дисплей, хранит и передает данные на внешнее устройство, а также обеспечивает управление работой анализатора.
Результаты измерений представляются в виде значений массовой концентрации и могут передаваться на внешние устройства через интерфейсы RS-232, RS-485, Ethernet и/или в систему сбора данных через аналоговые выходы.
Питание анализатора осуществляется от сети переменного тока.
Корпус анализатора выполнен в виде металлического шкафа. Дверца шкафа запирается специальной ручкой, что ограничивает доступ к внутренним частям анализатора. Пломбировка анализаторов для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
По способу эксплуатации анализатор относится к стационарному оборудованию.

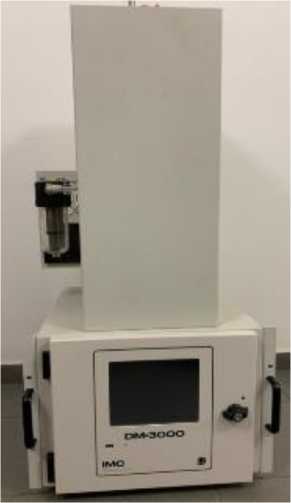

Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора

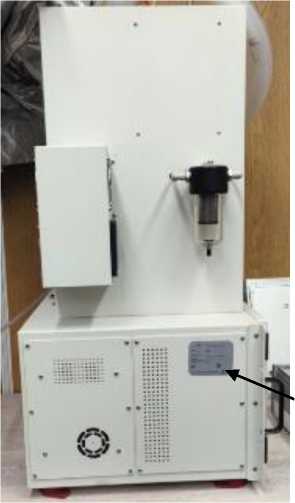

Место крепления этикетки
Идентификационные данные анализатора (наименование, тип, заводской номер, дата производства, данные о изготовителе) включены в маркировку. Дата производства включает месяц и год изготовления анализатора. Заводской номер имеет девятизначный цифровой формат: первые две цифры указывают на код анализатора, вторые две - год выпуска, следующие две - месяц выпуска и последние три - номер прибора по системе нумерации изготовителя, выпущенного в указанные месяц и год.
Маркировка наносится методом термопечати на пластиковую этикетку, которая крепится клеевым способом на боковую панель анализатора. Маркировка представлена на рисунке 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Маркировка анализатора
|
imc |
Анализатор пыли |
|
fM-MOQ | |
|
.'imvxtanv н-млу.' |
УвХИЫГ)? |
|
USTUTti | |
|
ЛроимоОшяеиъ |
COO ’ 7**^? Л? 3* Си* r Moczw |
|
Ata'VA-'C-'ve |
хла 5СГц |
|
ftoTwtoww vc!i*rorn\t **е tow. |
900 вл |
|
С- |
ЕНЕ |
|
НЕ ОТКРЫВАТЬ ПОД НАПРЯЖЕНИЕМ! | |
В маркировку также включен знак утверждения типа.
Нанесение знака поверки непосредственно на анализатор не предусмотрено.
Таблица 4 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли |
DM-3000 |
1 шт. |
|
Насос |
- |
1 шт. |
|
Комплект пробоотборной системы |
- |
1 компл. |
|
Комплект металлических трубок |
- |
1 компл. |
|
Комплект аналитических фильтров |
- |
1 компл. |
|
Комплект принадлежностей |
- |
1 компл. |
|
Кабель интерфейсный (RS-232, RS-485, Ethernet) |
- |
3 шт. |
|
Кабель питания |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации* |
- |
1 экз. |
|
*Допускается поставлять в электронном виде. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации пыли, мкг/м3 |
от 10 до 106 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % |
±20 |
|
Номинальный объемный расход отбираемой воздушной пробы*, дм3/мин: в основном канале в обходном канале |
1,67 или 3,0 15,0 или 13,67 |
|
Пределы допускаемой относительной погрешности объемного расхода отбираемой воздушной пробы относительно номинального значения, % |
±3 |
|
* Номинальный объемный расход указывается в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых частиц пыли, мкм |
от 0,1 до 100 |
|
Параметры электрического питания от сети переменного тока: | |
|
напряжение переменного тока, В |
от 198 до 242 |
|
частота переменного тока, Гц |
от 48 до 52 |
|
Потребляемая мощность (с насосом), ВА, не более |
950 |
|
Габаритные размеры, мм, не более: | |
|
длина |
483 |
|
ширина |
432 |
|
высота |
1350 |
|
Масса (без насоса), кг, не более |
25 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха при температуре | |
|
плюс 35 °С, %, не более |
80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
