Наименование

Обозначение

Количество, шт./экз.

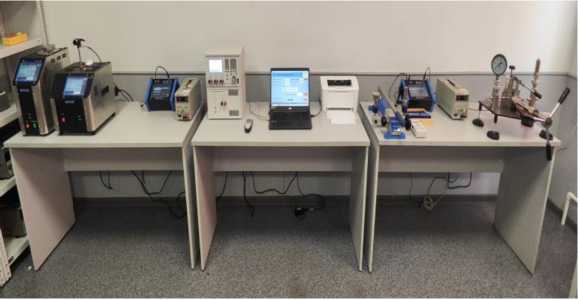

Система    виртуальная    измерительная    для

метрологического обслуживания измерительных систем подвижного состава:

РНДЛ.411182.001

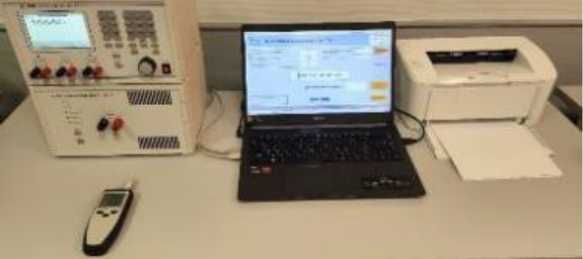

Калибратор универсальный Н4-14

КМСИ.411182.027

1

Усилитель тока Н4-14

КМСИ.411582.041

1

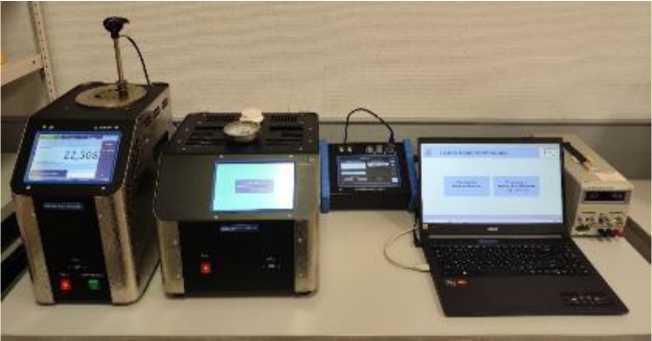

Калибратор температуры «ЭЛЕМЕР-КТ-500К»

НКГЖ.405173.005-02

1

Калибратор температуры «ЭЛЕМЕР-КТ-150К»

НКГЖ.405173.003-01

1

Калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»

НКГЖ.408741.004

2

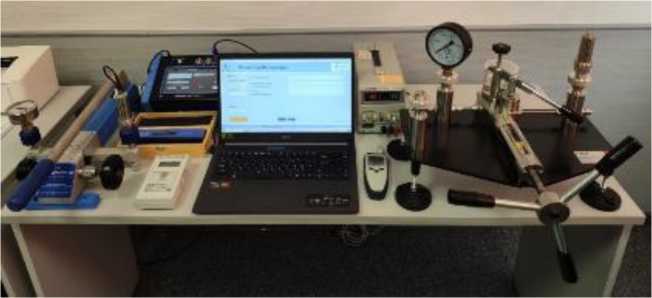

Комплект поверочный давления ПДЭ-020

НКГЖ.406233.015-04

1

Преобразователь давления эталонный

ПДА-020-ДА-040-А

1

Преобразователь давления эталонный

ПДА-020-ДИ-120Е-А0

1

Преобразователь давления эталонный

ПДА-020-ДИ-150-А0

1

Преобразователь давления эталонный

ПДЭ-020-ДИ-170-А

1

Преобразователь давления эталонный

ПДЭ-020-ДИ-170-А0

1

Преобразователь давления эталонный

ПДЭ-020-ДИ-180-А0

1

Преобразователь давления эталонный

ПДЭ-020-ДИ-180-В

1

Преобразователь давления эталонный

ПДЭ-020-ДИ-190-А0

1

Преобразователь давления эталонный

ПДЭ-020-ДИВ-340-А

1

Преобразователь давления эталонный

ПДЭ-020-ДИВ-350-А

1

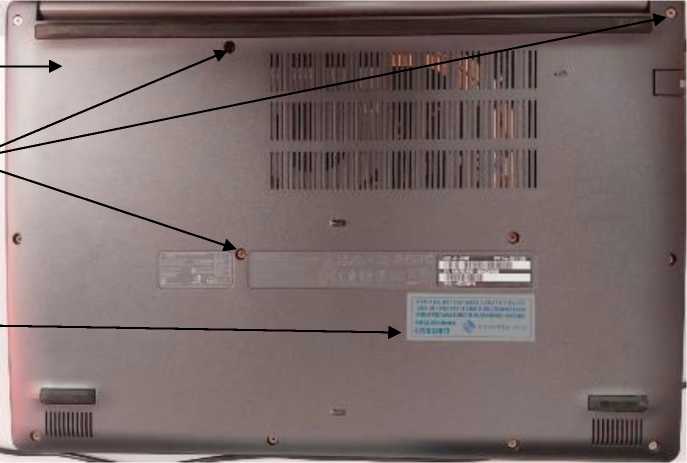

Компьютер переносной персональный (ноутбук)

Acer Aspire 5

1

Источник бесперебойного питания

Импульс ЮНИОР

СМАРТ 1500

1

Программное обеспечение

«Виртуальный калибратор»

1

Руководство оператора

РОФ.РНДЛ.00002-01 34 01

1

Руководство по эксплуатации

РНДЛ.411182.001 РЭ

1

Схема электрическая подключений

РНДЛ.411182.001 Э5

1

Паспорт

РДНЛ.411182.001 ПС

1

Наименование характеристики

Значение

Диапазон    воспроизведения    постоянного    электрического

напряжения, на пределах (Uh) Ч В:

от ±10^-6 до ±4,5 включ.

4 В

20 В

св. ±4,5 до ±25 включ.

200 В

св. ±25 до ±200 включ.

1000 В

св. ±200 до ±1000 включ.

Пределы допускаемой абсолютной погрешности воспроизведения

постоянного электрического напряжения, на пределах (Uh), ±(% от U + % от Un), В:

4 В

±0,013

20 В

±0,015

200 В

±0,015

1000 В

±0,055

Диапазон    воспроизведения    переменного   электрического

напряжения в диапазоне частот от 10 до 10⁵ Гц, на пределах Uh, В:

от 10^-3 до 0,325 включ.

0,3 В

3 В

св. 0,325 до 3,25 включ.

20 В

св. 3,25 до 21 включ.

100 В

св. 21 до 125 включ.

Диапазон    воспроизведения    переменного   электрического

напряжения в диапазоне частот от 10 Гц до 1,2 кГц, на пределе Uh, В

от 125,001 до 701,000

700 В

включ.

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения в диапазоне частот от 10 до 20 Гц включ. на пределах Uh, ±(% от U + % от Un), В:

0,3 В

±0,11

3 В

±0,11

20 В

±0,11

100 В

±0,11

700 В

±0,11

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения в диапазоне частот св. 20 до 1,2-10³ Гц включ., на пределах (Un), ±(% от U + % от Un), В:

0,3 В

±0,055

3 В

±0,055

20 В

±0,055

100 В

±0,065

700 В

±0,065

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения в диапазоне частот св. 1,2 до 10 кГц включ., на пределах (Uh), ±(% от U + % от Un), В:

0,3 В

±0,055

3 В

±0,055

20 В

±0,055

100 В

±0,065

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения в диапазоне частот св. 10 до 50 кГц включ., на пределах (Uh), ±(% от U + % от Un), В:

0,3 В

±0,075

3 В

±0,075

20 В

±0,075

100 В

±0,085

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения в диапазоне частот св. 50 до 100 кГц включ., на пределах (Uh), ±(% от U + % от Un), В:

0,3 В

±0,105

3 В

±0,105

20 В

±0,105

100 В

±0,155

Диапазон воспроизведения постоянного электрического тока, на пределах (In) ²⁾, мА:

4 мА

от ±0,001000 до ±4,500000 включ.

20 мА

св. ±4,50000 до ±20,99999 включ.

200 мА

от ±21,0000 до ±209,9999 включ.

2000 мА

от ±210,000 до ±2100,000 включ.

50 А*

от ±2000 до ±52000

Наименование характеристики

Значение

Пределы    допускаемой    абсолютной    погрешности

воспроизведения постоянного электрического тока, на пределах (In), ±(% от I + % от In), мА:

4 мА

±0,021

20 мА

±0,021

200 мА

±0,021

2000 мА

±0,033

Пределы    допускаемой    абсолютной    погрешности

воспроизведения постоянного электрического тока, на пределах (1п), ±(% от I + % от In), А

50 А*

±0,16

Диапазон воспроизведения переменного электрического тока в диапазоне частот от 10 до 1240³ Гц, на пределах (Ь), мА:

3 мА

от 0,01000 до 3,25000 включ.

30 мА

св. 3,25000 до 32,5000 включ.

200 мА

св. 32,5000 до 210,0000

2000 мА

включ.

св. 210,00 до 2100,00 включ.

Диапазон воспроизведения переменного электрического тока в диапазоне частот от 10 до 1,2-10³ Гц, на пределах (Ь), А 50 А*

от 2,000 до 52,000 включ.

Пределы    допускаемой    абсолютной    погрешности

воспроизведения переменного электрического тока в диапазоне частот от 10 до 20 Гц включ., на пределах (Ь),

±(% от I + % от In), мА:

3 мА

±0,11

30 мА

±0,11

200 мА

±0,11

2000 мА

±0,11

Пределы    допускаемой    абсолютной    погрешности

воспроизведения    переменного    электрического    тока

в диапазоне частот от 10 до 20 Гц включ., на пределах (Ь), ±(% от I + % от In), А

50 А*

±0,22

Пределы    допускаемой    абсолютной    погрешности

воспроизведения    переменного    электрического    тока

в диапазоне частот от 20 до 1200 Гц включ. на пределах (Ь), ±(% от I + % от In), мА:

3 мА

±0,055

30 мА

±0,055

200 мА

±0,055

2000 мА

±0,055

Пределы    допускаемой    абсолютной    погрешности

воспроизведения    переменного    электрического    тока

в диапазоне частот от 20 до 1200 Гц включ. на пределах (Ь), ±(% от I + % от In), А

50 А*

±0,52

Наименование характеристики

Значение

Пределы    допускаемой    абсолютной    погрешности

воспроизведения    переменного    электрического    тока

в диапазоне частот св. 1,2 до 1240³ Гц включ. на пределах (1п), ±(% от I + % от In), мА:

3 мА

30 мА

200 мА

2000 мА

±(0,05<Kf³⁾+0,005)

±(0,05-Kf+0,005)

±(0,05-Kf+0,005)

±(0,05-Kf+0,005)

Диапазон воспроизведения сопротивления постоянному току, на пределах (Кп) ⁴⁾, Ом:

30 Ом

300 Ом

3 кОм

30 кОм

300 кОм

3000 кОм

от 0,100 до 33,000 включ.

св. 33,00 до 330,00 включ. св. 330 до 3300 включ.

св. 3300 до 33000 включ.

св. 33000 до 330000 включ. св. 330000 до 3300000 включ.

Пределы    допускаемой    абсолютной    погрешности

воспроизведения сопротивления постоянному току на пределах (Кп), Ом:

30 Ом

300 Ом

±(0,0005<R⁵⁾+0,02)

±(0,0005-R+0,05)

Пределы    допускаемой    абсолютной    погрешности

воспроизведения сопротивления постоянному току, на пределах (Кп), Ом:

3 кОм

30 кОм

300 кОм

3000 кОм

±(0,0005-R+0,0005)

±(0,0005-R+0,005) ±(0,001-R+0,05) ±(0,005-R+0,5)

• ¹⁾ U - значение предела воспроизведения напряжения.

• ²⁾ 1п - значение предела воспроизведения тока.

• ³⁾ Kf - поправочный частотный коэффициент. Величина коэффициента пропорциональна значению установленной частоты, в килогерцах.

• ⁴⁾ Кп - значение предела воспроизведения сопротивления постоянному току.

• ⁵⁾ R - установленное значение воспроизводимого сопротивления

* - на выходе усилителя силы тока Н4-14

Наименование характеристики

Значение

Диапазон измерений избыточного давления, кПа

от 0 до 40

от 0 до 600 от 0 до 6^ 10³ от 0 до 16^ 10³ от 0 до 60^ 10³

Пределы допускаемой приведенной к верхнему пределу (ВП) погрешности измерений избыточного давления, % от 0 до 40 кПа от 0 до 600 кПа от 0 до 640³ кПа

от 0 до 1640³ кПа от 0 до 6040³ кПа

±0,02

±0,02

±0,03

±0,05

±0,02

Диапазон измерений абсолютного давления, кПа

от 0 до 250

Пределы допускаемой приведенной к ВП погрешности измерений абсолютного давления, %

±0,03

Диапазон измерений избыточного давления разрежения, кПа

от -100 до 160

от -100 до 600

Пределы допускаемой приведенной (к ВП, кПа) погрешности измерений избыточного давления разрежения, %

±0,03

Наименование характеристики

Значение

Диапазон воспроизведения температур, °С

от +28* до +500

Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С

±(0,02 +2Н0^-4 • t)^1}

Нестабильность поддержания температуры за 30 мин, °С

±(0,005 +2П0^-5 • t)

Неоднородность температурного поля по высоте рабочей зоны, °С: от 0 до 60 мм от 0 до 80 мм

±(0,01 +10^-4 • t) ±(0,02 +1,5П0^-4 • t)

Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С

±2,5П0^-4 • t

Диапазон воспроизведения температур, °С

от -54** до +150

Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С

±(0,03+3H0^-4|t|)

Нестабильность поддержания температуры за 30 мин, °С

±0,01

Неоднородность температурного поля по высоте рабочей зоны от 0 до 60 мм, °С

±(0,03+4H0^-4|t|)

Разность воспроизводимых температур в каналах с одинаковыми диаметрами, °С

±(0,02+10^-4|t|)

¹⁾ t - установленное значение температуры

* - при температуре окружающего воздуха не выше +23°С для «Элемер-КТ-500К» ** - при температуре окружающего воздуха не выше +20°С для «Элемер-КТ-150К»

Наименование характеристики

Значение

Диапазон воспроизведения постоянного электрического тока, мА

от 0 до 25

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического тока, мкА

±(10^-<I¹⁾ +1)

Диапазон измерений постоянного электрического тока, мА

от 0 до 25

Пределы допускаемой абсолютной погрешности измерений постоянного электрического тока, мкА

±(10^-М +1)

Диапазоны воспроизведения постоянного электрического напряжения, мВ

от -10 до 100 от 0 до 1240³

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения, в диапазонах, мкВ:

от -10 до 100 мВ

от 0 до 1240³ мВ

±(740^-5 •|U²⁾|+3) ±340³

Диапазон       измерений       постоянного       электрического

напряжения, мВ

от -10 до 100 от 0 до 1,2-10⁵

Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, в диапазонах, мкВ

от -10 до 100 мВ

от 0 до 12Ч0⁴ мВ

±(7^10^-5jU|+3)

±(12,5^10^-2^U|+5000)

Диапазон воспроизведения сопротивления постоянному току, Ом

от 0 до 320

Пределы допускаемой абсолютной погрешности воспроизведении сопротивления постоянному току, Ом

от 0 до 180 Ом включ.

св. 180 до 320 Ом включ.

±0,015

±0,025

Диапазон измерений сопротивления постоянному току, Ом

от 0 до 320

Пределы   допускаемой   абсолютной   погрешности   измерений

сопротивления постоянному току, Ом

±0,01

• ¹⁾ I - значение тока воспроизведения/измерения

• ²⁾ U - значение напряжения воспроизведения/измерения

Наименование характеристики

Значение

Параметры электропитания: - номинальное напряжение, В

220±22

- частота, Гц

50±1

Общая масса системы, кг, не более

70

Габаритные размеры (длинахширинахвысота), мм, не более

3600x600x1200

Потребляемая мощность, В^А, не более

5000

Условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха при температуре +25 °С, %

от 30 до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Наименование характеристики

Значение

Средний срок службы, лет

50

Средняя наработка на отказ, ч

10000

Среднее время восстановления работоспособности, ч

1
