Номер по Госреестру СИ: 96478-25
96478-25 Контроллеры программируемые логические
(ПЛК Багет-ПЛК2)
Назначение средства измерений:
Контроллеры программируемые логические ПЛК Багет-ПЛК2 (далее по тексту -контроллеры) предназначены для измерений аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного электрического тока, для воспроизведений аналоговых сигналов в виде силы и напряжения постоянного электрического тока, а также для приема и обработки дискретных, цифровых сигналов и формирования сигналов автоматизированного контроля и управления технологическими процессами и исполнительными механизмами.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 3
Внешний вид.
Контроллеры программируемые логические
Рисунок № 4
Внешний вид.
Контроллеры программируемые логические
Рисунок № 5
Общие сведения
Дата публикации - 29.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 365179b2-ff22-f1e4-8873-b7442539c7c5
ID в реестре СИ - 1427002
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Федеральное государственное автономное учреждение "Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра "Курчатовский институт"
Страна - РОССИЯ
Населенный пункт - 117218, г. Москва, Нахимовский проспект, д.36, к.1
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2036 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Контроллеры программируемые логические (ПЛК Багет-ПЛК2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное автономное учреждение "Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра "Курчатовский институт"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96478-25 24.09.2030 |
Контроллеры программируемые логические, ПЛК Багет-ПЛК2 Федеральное государственное автономное учреждение "Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра "Курчатовский институт" (РОССИЯ 117218, г. Москва, Нахимовский проспект, д.36, к.1) |
ОТ |
4 года |
Кто поверяет Контроллеры программируемые логические (ПЛК Багет-ПЛК2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Контроллеры программируемые логические (ПЛК Багет-ПЛК2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) определяет алгоритмы преобразования и обработки входных сигналов, алгоритмы формирования выходных сигналов и отображения информации.
ПО контроллеров, влияющее на метрологические характеристики, устанавливается в энергозависимую память в производственном цикле на заводе-изготовителе.
Конструкция контроллеров в процессе эксплуатации исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик контроллеров проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Конфигуратор Багет-ПЛК2 |
|
Номер версии (идентификационный номер ПО), не ниже |
0.1.3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку контроллеров согласно схеме, указанной на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Использование по назначению» руководства по эксплуатации ЮКСУ.421457.003РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.20.30-001-05825395-2022 «Контроллеры программируемые логические серии «Багет».
Правообладатель
Федеральное государственное автономное учреждение «Федеральный научный центр Научно-исследовательский институт системных исследований Национального
исследовательского центра «Курчатовский институт»
(НИЦ «Курчатовский институт» - НИИСИ)
ИНН 7727086772
Юридический адрес: 117218, г. Москва, Нахимовский проспект, д.36, к.1
Телефон: +7 (495) 718 21 10
E-mail: niisi@niisi.msk.ru
Web-сайт: https://www.niisi.ru
Изготовитель
Федеральное государственное автономное учреждение «Федеральный научный центр Научно-исследовательский институт системных исследований Национального
исследовательского центра «Курчатовский институт»
(НИЦ «Курчатовский институт» - НИИСИ)
ИНН 7727086772
Адрес: 117218, г. Москва, Нахимовский проспект, д.36, к.1
Телефон: +7 (495) 718 21 10
E-mail: niisi@niisi.msk.ru
Web-сайт: https://www.niisi.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр. Вернадского, д. 41, стр. 1, пом. 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Федеральное государственное автономное учреждение «Федеральный научный центр Научно-исследовательский институт системных исследований Национального
исследовательского центра «Курчатовский институт»
(НИЦ «Курчатовский институт» - НИИСИ)
ИНН 7727086772
Юридический адрес: 117218, г. Москва, Нахимовский проспект, д.36, к.1
Телефон: +7 (495) 718 21 10
E-mail: niisi@niisi.msk.ru
Web-сайт: https://www.niisi.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных электрических сигналов, поступающих от первичных измерительных преобразователей (датчиков), а также цифро-аналоговом преобразовании цифрового кода в выходные аналоговые электрические сигналы. Контроллеры также осуществляют прием дискретных, цифровых и кодированных сигналов.
Контроллеры являются проектно-компонуемыми изделиями, имеющими модульную структуру, и могут отличаться по составу и количеству модулей, в зависимости от конкретных технологических объектов в соответствии с заказом.
Контроллеры представляют собой комплект модулей в пластиковых корпусах, укомплектованных шиной связи и линиями питания, которые крепятся на профильную DIN- рейку, привинчиваемую к задней стенке монтажного шкафа, с помощью модулей шасси. Модули шасси обеспечивают подключение и коммутацию модулей между собой.
На лицевой панели модулей расположены показывающие цифровые экраны и клеммные контакты для подключения внешних устройств под защитной крышкой.
При проектировании автоматизированной системы управления на базе одной единой системной шины допустимо применение не более 32 модулей.
Для связи с компонентами, периферийными устройствами, первичными измерительными преобразователями контроллеры имеют встроенную поддержку интерфейсов RS232, RS485, Ethernet.
Контроллеры содержат следующие модули: модули центрального процессора (модули процессорные), модули расширения, модули питания, пассивные вспомогательные модули (модули шасси, модули оконечные).
Состав контроллеров и идентификационные данные модулей указываются в паспорте на контроллеры.
Идентификационное обозначение и наименование модулей, входящих в состав контроллеров, приведены в таблице 1.
аблица 1 - Идентификационное обозначение и наименование модулей
|
Обозначение |
Описание |
|
Модули процессорные | |
|
БТ76-201А |
Модуль без возможности подключения модуля GPS/ГЛОНАСС |
|
Модули расширения | |
|
БТ76-401 |
Модуль ввода цифровых сигналов, 32 канала |
|
БТ76-402 |
Модуль вывода цифровых сигналов, 32 канала |
|
БТ76-403 |
Модуль измерения аналоговых сигналов в виде силы постоянного электрического тока, 16 каналов |
|
БТ76-403А |
Модуль измерения аналоговых сигналов в виде напряжения постоянного электрического тока, 16 каналов |
|
БТ76-404 |
Модуль воспроизведения аналоговых сигналов в виде силы постоянного электрического тока, 4 канала |
|
БТ76-404А |
Модуль воспроизведения аналоговых сигналов в виде напряжения постоянного электрического тока, 4 канала |
|
БТ76-405 |
Модуль измерения сигналов от термопар, 15 каналов |
|
БТ76-405А |
Модуль измерения сигналов от термопреобразователей сопротивления, 2 канала |
|
БТ76-251 |
Модуль коммутационный RS485, 4 канала |
|
БТ76-251А |
Модуль коммутационный RS232, 4 канала |
|
Модули шасси | |
|
БТ76-901 |
Модуль объединения по средством шины EtherCAT для подключения модулей расширения |
|
БТ76-901А |
Модуль объединения посредством шины EtherCAT для подключения резервного процессорного модуля |
|
Модули оконечные | |
|
БТ76-902 |
Модуль фиксации слева, без возможности расширения |
|
БТ76-902А |
Модуль фиксации справа, без возможности расширения |
|
БТ76-902Б |
Модуль фиксации слева, с возможностью расширения |
|
БТ76-902В |
Модуль фиксации справа, с возможностью расширения |
|
Модуль питания | |
|
БТ76-001 |
Модуль питания до 50 Вт |
Общий вид контроллера и модулей, входящих в его состав, представлен на рисунке 1.
Заводской номер контроллера в виде цифро-буквенного обозначения наносится типографическим способом на идентификационную табличку (наклейку), которая размещается на боковой стороне процессорного модуля контроллера. Обозначение места нанесения идентификационной таблички контроллера и знака утверждения типа представлено на рисунке 2.
Заводской номер модулей из состава контроллера в виде цифро-буквенного обозначения наносится типографическим способом на идентификационную табличку (наклейку), которая размещается сбоку на корпусе модулей. Обозначение места нанесения заводского номера модулей из состава контроллера приведено на рисунке 3.
Обеспечена возможность пломбирования модулей контроллеров с помощью гарантийного стикера от несанкционированного доступа. Виды гарантийных стикеров и схема установки приведены на рисунке 4.
Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.

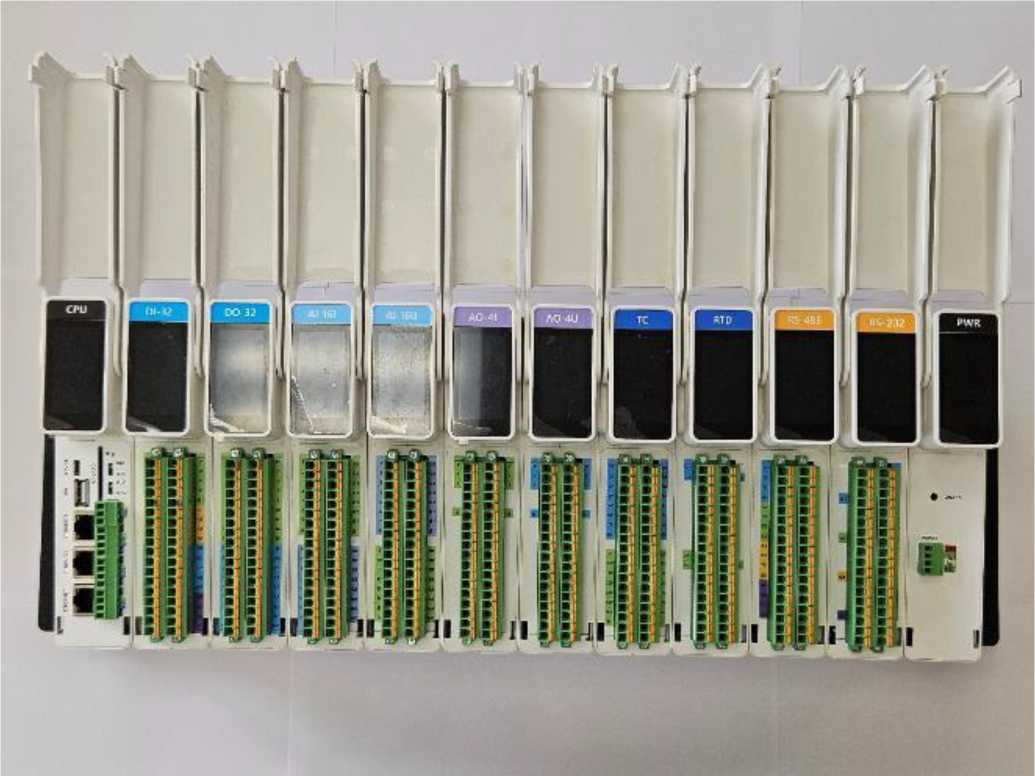

Рисунок 1 - Общий вид контроллеров программируемых логических ПЛК Багет-ПЛК2
Место нанесения заводского номера контроллера
Место нанесения знака утверждения типа

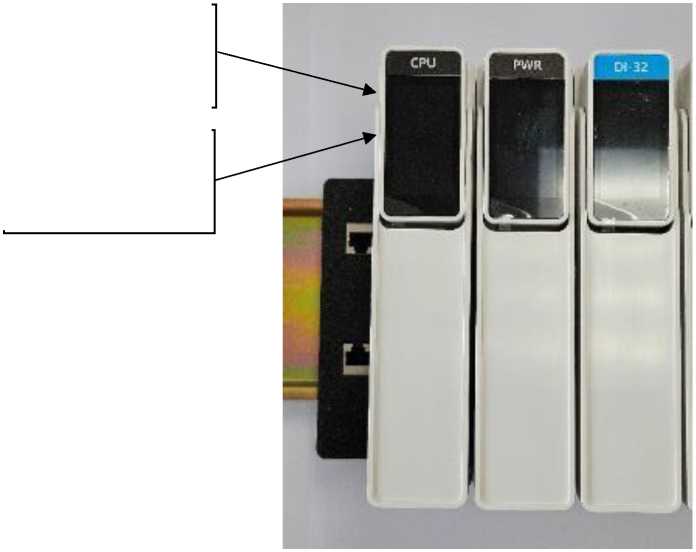

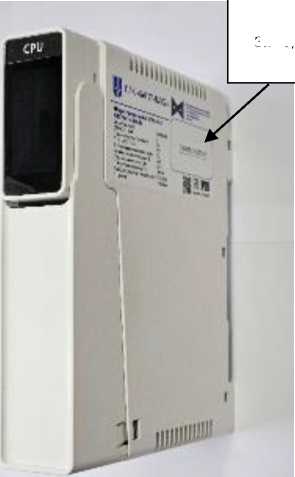

Рисунок 2 - Обозначение места нанесения заводского номера и знака утверждения типа контроллера
Место нанесения заводского номера модулей

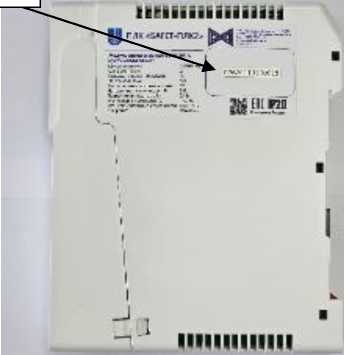

Рисунок 3 - Обозначение места нанесения заводского номера модулей
Место пломбировки

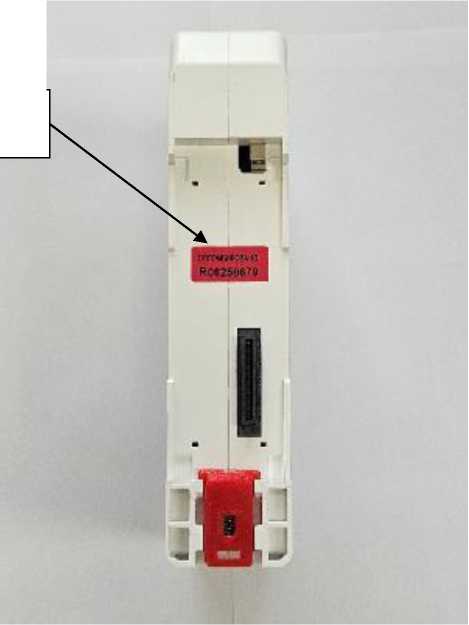

Рисунок 4 - Место пломбировки модулей контроллеров
Таблица 6 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры программируемые логические |
ПЛК Багет-ПЛК2 |
1* |
|
Руководство по эксплуатации |
ЮКСУ.421457.003РЭ |
1 |
|
Паспорт |
ЮКСУ.421457.003ПС |
1 |
|
Программное обеспечение «Конфигуратор Багет-ПЛК2» |
ЮКСУ.91256-01 |
1 |
|
* Комплект поставки, состав и количество модулей контроллера указывается в паспорте и определяется заказом | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Модуль расширения БТ76-403 | |
|
Количество измерительных каналов, шт. |
16 (2 группы по 8 каналов) |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
|
Пределы допускаемой основной приведенной (к полному диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ76-403А | |
|
Количество измерительных каналов, шт. |
16 (2 группы по 8 каналов) |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к полному диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ76-404 | |
|
Количество измерительных каналов, шт. |
4 (2 группы по 2 канала) |
|
Диапазоны воспроизведения силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
|
Пределы допускаемой основной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ76-404А | |
|
Количество измерительных каналов, шт. |
4 (2 группы по 2 канала) |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Нормальные условия измерений:
|
от +21 до +25 80 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от - 40 до +70 95 от 84,0 до 106,7 |
|
Масса модулей, кг, не более |
0,8 |
|
Габаритные размеры модулей (ДлинахШиринахВысота), мм, не более |
149,5х47,4х 180,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
