Номер по Госреестру СИ: 96484-25
96484-25 Измерители частичных разрядов
(D-22)
Назначение средства измерений:
Измерители частичных разрядов D-22 (далее - измерители) предназначены для воспроизведений и измерений характеристик частичных разрядов в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» при испытаниях изоляции высоковольтного оборудования.
Внешний вид.
Измерители частичных разрядов
Рисунок № 1
Внешний вид.
Измерители частичных разрядов
Рисунок № 2
Внешний вид.
Измерители частичных разрядов
Рисунок № 3
Внешний вид.
Измерители частичных разрядов
Рисунок № 4
Внешний вид.
Измерители частичных разрядов
Рисунок № 5
Общие сведения
Дата публикации - 29.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 6ffbb409-ae2d-91e3-15dc-fa5c74a7dfd7
ID в реестре СИ - 1426996
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
D-22,
Производитель
Изготовитель - KVTEK Power Systems Pvt.Ltd.
Страна - ИНДИЯ
Населенный пункт - 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2036 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители частичных разрядов (D-22)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Измерители частичных разрядов (D-22)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители частичных разрядов (D-22)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.
Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
D22 12.vi |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 22.3 |
|
Цифровой идентификатор программного обеспечения |
- |
Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Технические характеристики» документа «Измерители частичных разрядов D-22. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов»;
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Измерители частичных разрядов D-22. Стандарт предприятия».
Правообладатель
KVTEK Power Systems Pvt. Ltd., Индия
Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India
Телефон: +91-124-4971300
Web-сайт: www.kvtek.in
Е-mail: sales@kvtek.in
Изготовитель
KVTEK Power Systems Pvt. Ltd., Индия
Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India
Телефон: +91-124-4971300
Web-сайт: www.kvtek.in
Е-mail: sales@kvtek.in
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
KVTEK Power Systems Pvt. Ltd., Индия
Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India
Телефон: +91-124-4971300
Web-сайт: www.kvtek.in
Е-mail: sales@kvtek.in
Принцип действия измерителей основан на измерении частичных разрядов (далее - ЧР) в изоляции электрооборудования при помощи специализированных первичных устройств высокочастотных сигналов - блоков сопряжения с последующей обработкой сигнала аналого-цифровым преобразователем и его передачей в персональный компьютер (далее - ПК).
Измерители состоят из блоков сопряжения DIM-22, блока измерительного D-22, встроенного калибратора импульсов (кажущегося заряда), соединительных и измерительных штатных кабелей.
Блок измерительный D-22 конструктивно выполнен в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения и тумблер включения питания находятся на задней панели. Блоки сопряжения DIM-22 выполнены в прямоугольных металлических корпусах. Все разъемы для подключения сигналов находятся на торцевых панелях, с одной стороны для входных, а с другой - для выходных.
Управление работой измерителей и отображение полученных результатов осуществляется через внешнее программное обеспечение, устанавливаемое на ПК.
Для связи с компьютером измерители оснащены разъемом USB.
На задней панели блоков измерительных D-22 имеются таблички с нанесенными на них методом печати серийными номерами в виде цифровых обозначений, состоящих из арабских цифр, однозначно идентифицирующих каждый экземпляр.
Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов крепления на задней панели блоков измерительных D-22 и боковой панели блоков сопряжения DIM-22.
Нанесение знака поверки на измеритель не предусмотрено.
Общий вид средства измерений, обозначение места пломбирования от несанкционированного доступа и места нанесения серийного номера представлены на рисунках с 1 по 3.

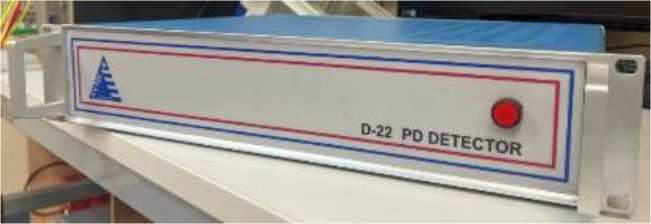

Рисунок 1 - Вид спереди блока измерительного D-22

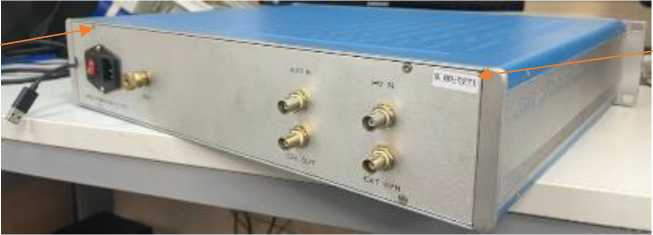

Рисунок 2 - Вид сзади блока измерительного D-22, обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
А
В

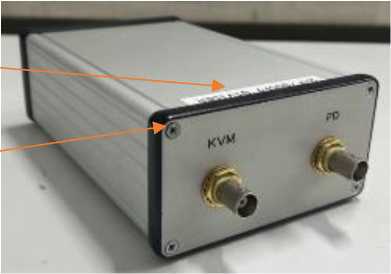

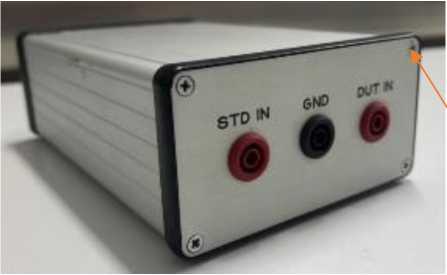

Рисунок 3 - Общий вид блоков сопряжения DIM-22, обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений воспроизведений кажущегося заряда встроенным калибратором, пКл |
1, 2, 5, 10, 20, 50, 100, 200, 500, 1000 |
|
Полярность импульсов |
положительная и отрицательная |
|
Пределы допускаемой относительной погрешности воспроизведений значений кажущегося заряда встроенным калибратором, % |
±5 |
|
Диапазон измерений кажущегося заряда блоком измерительным D-22, пКл |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений кажущегося заряда блоком измерительным D-22, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 198 до 242 50 |
|
Условия применения:
|
от +10 до +40 до 80 от 84 до 106 |
|
Габаритные размеры (высота х ширина х длина), мм, не более
|
60 х 105 х 175 85 х 450 х 365 |
|
Масса (без учета кабелей), кг, не более
|
0,6 8,7 |
|
Средний срок службы, лет, не менее |
7 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
