Номер по Госреестру СИ: 96487-25
96487-25 Счётчики ультразвуковые холодной и горячей воды
(СВ)
Назначение средства измерений:
Счётчики ультразвуковые холодной и горячей воды СВ (далее - счётчики) предназначены для измерений объёма воды, протекающей по трубопроводам систем холодного и горячего водоснабжения в жилых домах и производственных помещениях при учётных операциях, а также в составе систем автоматизированного сбора, контроля и учёта энергоресурсов.
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 1
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 2
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 3
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 4
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 5
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 6
Внешний вид.
Счётчики ультразвуковые холодной и горячей воды
Рисунок № 7
Общие сведения
Дата публикации - 29.09.2025
Срок свидетельства - 24.09.2030
Номер записи - 661b8ef3-f6c5-40ef-6178-2a033353cfe2
ID в реестре СИ - 1426993
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Матрица"
Страна - РОССИЯ
Населенный пункт - 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3351 от 2019.12.26 Об утверждении типов средств измерений 58
№2036 от 2025.09.24 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счётчики ультразвуковые холодной и горячей воды (СВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Матрица"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96487-25 24.09.2030 |
Счётчики ультразвуковые холодной и горячей воды, СВ Общество с ограниченной ответственностью "Матрица" (РОССИЯ 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д. 16) |
ОТ МП |
6 лет |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Счётчики ультразвуковые холодной и горячей воды (СВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счётчики ультразвуковые холодной и горячей воды (СВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО счётчика структурно разделено на метрологически значимую и метрологически незначимую части.
Метрологически незначимая часть содержит в себе прикладную и коммуникационную составляющую.
Возможны изменения только в прикладной и коммуникационной составляющих метрологически незначимой части программного обеспечения, при этом метрологически значимая часть остается неизменной.
ПО позволяет организовывать с использованием защищённых протоколов передачи данных информационный обмен с интеллектуальной системой учёта, в том числе передачу показаний, передачу журналов событий, приём команд настройки счётчика, а также команд удалённого управления запорным клапаном.
Предусмотрено разграничение прав доступа для перепрограммирования, настройки, доступа к данным и журналам событий счётчика в соответствии с уровнями доступа при помощи ввода паролей.
Метрологические характеристики счётчиков нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения - «высокий», в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WMP_GP30_DLMS_NO_STS_DS_v8_x_xxA |
|
Номер версии (идентификационный номер) ПО |
VXXXXA |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счётчика методом лазерной гравировки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 8 руководства по эксплуатации МТРХ.407252.001РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ 26.51.63-001-73061759-2024 «Счётчики ультразвуковые холодной и горячей воды СВ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Матрица»
(ООО «Матрица»)
ИНН 5012027398
Юридический адрес: 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д.16
Телефон (факс): +7 (495) 225-80-92; +7 (495) 522-89-45
Web-сайт: matritca.ru
E-mail: mail@matritca.ru
Изготовитель
Общество с ограниченной ответственностью «Матрица»
(ООО «Матрица»)
ИНН 5012027398
Адрес: 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д.16
Телефон (факс): +7 (495) 225-80-92; +7 (495) 522-89-45
Web-сайт: matritca.ru
E-mail: mail@matritca.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Матрица»
(ООО «Матрица»)
ИНН 5012027398
Юридический адрес: 143989, Московская обл., г. Балашиха, мкр. Железнодорожный, ул. Маяковского, д.16
Телефон (факс): +7 (495) 225-80-92; +7 (495) 522-89-45
Web-сайт: matritca.ru
E-mail: mail@matritca.ru
Принцип действия счётчиков основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Возникающая при этом разность временных интервалов, пропорциональная скорости жидкости, преобразуется в объемный расход и далее в накопленный объем.
Счётчики состоят из расходомерной трубки, в которой размещены два ультразвуковых датчика, на входе и выходе соответственно, и электронного блока управления, расположенного в пластиковом корпусе, прикреплённого к расходомерной трубке.
На лицевой поверхности электронного блока расположен жидкокристаллический монохромный символьный дисплей. Жидкокристаллический дисплей, предназначен для отображения измеренных значений, зафиксированных событий и текущих состояний счётчика.
На лицевую поверхность электронного блока методом лазерной гравировки нанесена информация о счётчике. Лицевая поверхность электронного блока закрывается крышкой из непрозрачного пластика для защиты маркировки и дисплея счётчика от механического повреждения и грязи.
Счётчики могут монтироваться под любым углом к горизонту, но обязательно направлением потока вверх. Расположение электронного блока вокруг оси расходомерной трубки может быть любое удобное для считывания показаний с дисплея.
Счётчики оснащены беспроводными интерфейсами BLE (Bluetooth Low Energy) и LoRaWAN.
Питание счётчиков осуществляется от встроенной литиевой батареи.
Счётчики могут выпускаться в исполнении, оснащенном встроенным запорным клапаном, которым можно регулировать или ограничивать подачу воды удаленно при использовании счётчиков в составе автоматизированной системы или автоматически в случае возникновения аварийных ситуаций или превышении пороговых значений.

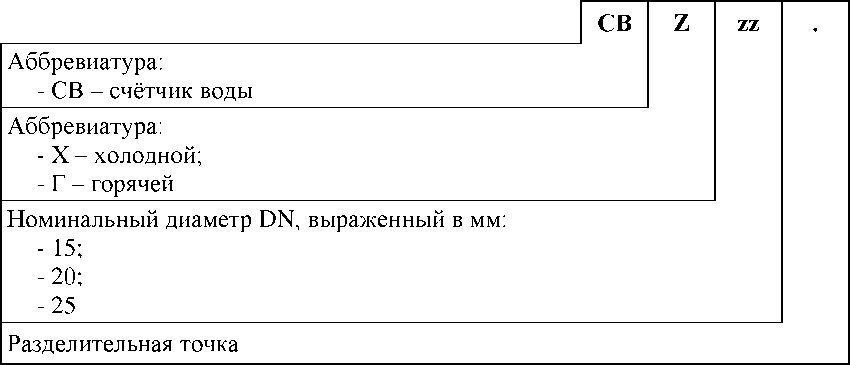

Структура обозначения счётчиков приведена на рисунке 1.
z
Номер исполнения - материал и присоединительная длина в миллиметрах, в зависимости от номинального диаметра DN:
-
- 1 - латунь, для DN15 - 110, DN20 - 130, DN25 - 190;
-
- 2 - латунь, для DN15 - 165, DN20 - 195, DN25 - 225
Набор поддерживаемых протоколов связи:
- 1 - LoRaWAN, WM-Bus, BLE 5.0;
- 2 - LoRaWAN, WM-Bus, BLE 5.3, NFC
Наличие встроенного запорного клапана обозначается буквой - К. Если клапан отсутствует, то позиция не заполняется
П р и м е ч а н и е - Счётчик с встроенным запорным клапаном выпускается только в исполнении 2 с номинальными диаметрами DN15 и DN20.
Рисунок 1 - Структура обозначения счётчиков
Общий вид счётчиков приведен на рисунках 1-3.
Заводской номер наносится на лицевую поверхность счётчика при помощи самоклеящейся этикетки. Заводской номер имеет цифровой формат.
Пломбировка от несанкционированного доступа обеспечивается нанесением защитной наклейки на боковую поверхность электронного блока. Знак поверки наносится на пластиковую или свинцовую навесную пломбу.
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Место установки пломбы с оттиском знака поверки
Место установки пломбы завода-изготовителя

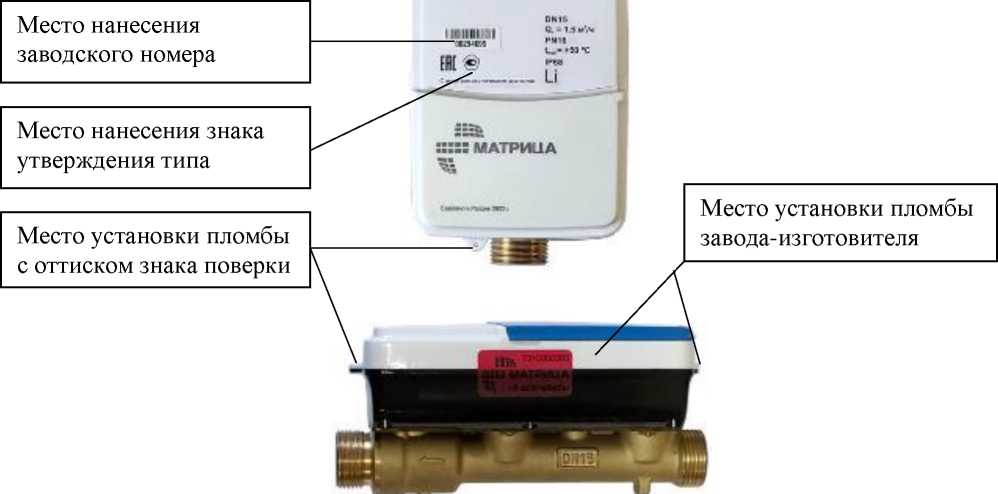

Рисунок 1 - Общий вид счётчика, схема его пломбировки и указание места нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака
утверждения типа
Место установки пломбы с оттиском знака поверки
Место установки пломбы завода-изготовителя

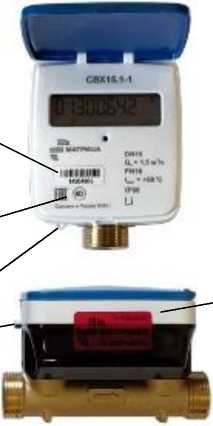

Рисунок 2 - Общий вид счётчика, схема его пломбировки и указание места нанесения знака утверждения типа

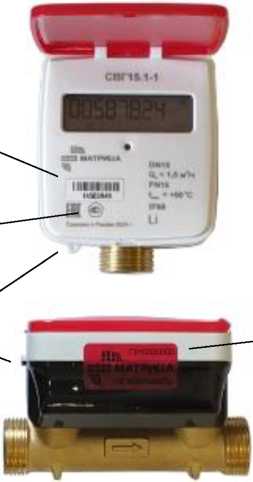

Рисунок 3 - Общий вид счётчика, схема его пломбировки и указание места нанесения знака утверждения типа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Счётчики ультразвуковые холодной и горячей воды |
СВ |
1 шт. |
|
Паспорт счётчика |
МТРХ.407252.506-10ПС МТРХ.407252.506ПС МТРХ.407252.510ПС МТРХ.407252.506-02ПС МТРХ.407252.507ПС |
1 экз. |
|
Руководство по эксплуатации |( |
МТРХ.407252.001РЭ |
1 экз. |
|
Комплект монтажных частей и принадлежностей |
- |
1 компл. |
|
Сервисное ПО 1)1 |
- |
- |
|
Потребительская тара |
- |
- |
|
|( В зависимости от заказа | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальный диаметр DN, мм |
15 |
20 |
25 |
|
Объёмный расход воды, м3/ч: | |||
|
- наименьший, Qнаим |
0,006 |
0,010 |
0,014 |
|
- переходный, Qп |
0,010 |
0,020 |
0,025 |
|
- номинальный, Qн |
1,5 |
2,5 |
3,5 |
|
- наибольший, Qнаиб |
3,0 |
5,0 |
7,0 |
|
Порог чувствительности1^ м3/ч |
0,002 | ||
|
Пределы допускаемой относительной погрешности измерений объёма воды в диапазоне расходов Qнаим < Q < QT, % |
±5 | ||
|
Пределы допускаемой относительной погрешности измерений объёма воды в диапазоне расходов Qп < Q < Qнаиб, % |
±2 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальный диаметр DN |
15 |
20 |
25 |
|
Резьба на корпусе счётчика, дюйм |
G% |
G1 |
G1/ |
|
Давление измеряемой среды, МПа, не менее |
0,06 | ||
|
Максимальное допустимое давление измеряемой среды, МПа |
1,6 | ||
|
Потеря давления при Qнаиб, МПа, не более |
0,04 |
0,07 |
0,09 |
|
Габаритные размеры, мм, не более: | |||
|
- длина |
165 |
195 |
225 |
|
- ширина |
92 |
92 |
80 |
|
- высота |
78 |
82 |
85 |
|
Масса кг, не более |
1,0 |
1,2 |
1,5 |
|
Диапазон температуры измеряемой среды, °С | |||
|
- счётчики холодной воды |
от +5 до +50 | ||
|
- счётчики горячей воды |
от +5 до +90 | ||
|
Условия эксплуатации: | |||
|
- диапазон температуры окружающей среды, °С |
от +5 до +70 | ||
|
- относительная влажность при 25 °С, %, не более |
98 | ||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | ||
|
Напряжение источника питания, В |
3,6 | ||
|
Степень защиты по ГОСТ 14254 |
IP68 | ||
|
Ёмкость индикаторного устройства: | |||
|
3 - в м3 |
99999,999 | ||
|
- в литрах |
от 99999,999 до 9999999 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, часов |
110000 |
