Номер по Госреестру СИ: 96488-25
96488-25 Расходомеры-счетчики ультразвуковые
(УФМ)
Назначение средства измерений:
Расходомеры-счетчики ультразвуковые УФМ, (далее - расходомеры), предназначены для измерения в прямом и обратном направлениях объёма и объемного расхода жидкостей и сжиженных газов, в том числе нефти и нефтепродуктов.

Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 1

Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 2

Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 3

Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 4

Внешний вид.
Расходомеры-счетчики ультразвуковые
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память БОС предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть.
Метрологически значимая часть ПО обрабатывает данные, поступающие от ПР и ПСП, внешних датчиков, вычисляет объёмный расход, объем и другие параметры потока жидкости. Обеспечивает преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый сигналы.
Метрологически незначимая часть ПО отвечает за компоновку, структуру и взаимодействие основных блоков ПО. Выполняет валидацию состояния и контроль работы расходомера, изменения внутри структурных блоков и не меняющая компоновку ПО.
Для защиты от несанкционированного доступа к параметрам настройки, используются пароли разного уровня доступа.
Идентификационные данные ПО расходомерам приведены в таблице 1.
Таблица 1 Идентификационные данные программного обеспечения__________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UFM 5 |
|
Номер версии (идентификационный номер) ПО |
ХХ.01.ХХ |
|
где «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой | |
|
части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Знак утверждения типа
Знак утверждения типа наносится в правом углу маркировочной таблички.

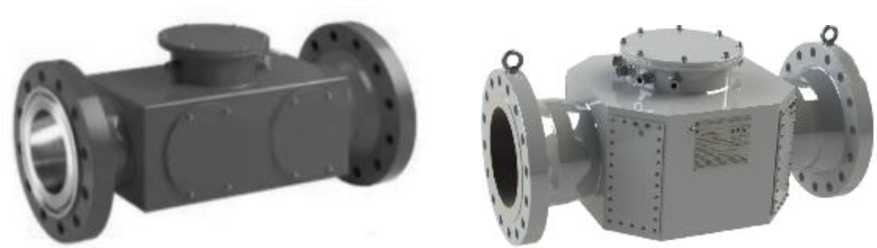

Рисунок 1 - Внешний вид ПР

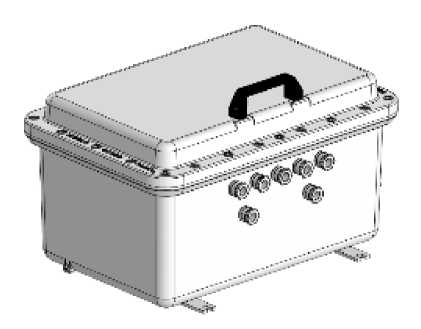

Рисунок 2 - Внешний вид ПСП в защитной коробке
Рисунок 3 - Внешний вид БОС

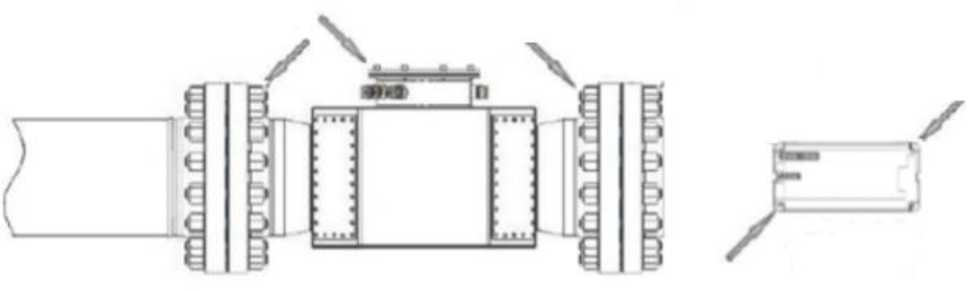

Рисунок 4 - Места пломбировки расходомеров (нанесения знака поверки)
Заводской номер
Место нанесения знака утверждения типа
Температура окружающей среды от минус! ||до +М L_
РОССИЯ ООО "КРЮНЕ-Автоматик! Рзсходомер-ечетчим ультразвуковой УФМ | /
Преобразователь расхода /
1е1*чраг/ра «цру»нше4 среды откину с до + "С
11 Ex IZZ_______
ЕН —
Це пи сАнсороя; f
Цепи датчиков те v-gfei: Г
Дата hjt.I 1мм.1тгг/ Зав№ [_
Е комплекте с прео&ра9е1ш1лем сигналов промежуточным
Рисунок 5 - Место нанесения серийного номера и знака утверждения типа
|
ЛОССиЯ 000Й«1в.*ятаИ*я»4 |
1виперзгг/ра скруадюшМ гр-оы |
|
1ЧН1 УФЫ |
отниму С Д0+ “С |
|
T.IIUI □йщбеЛы СлГМйЛийIFJD | |
|
flliTi НЗГ | |
|
Э .1К SS______ | |
|
1 1мг:ный: 1 1 |
ЕН[ |
В «омплхт» с пргобрдэоажтетем ресюов
|
Г" | ||
|
г--------------- |
&DCI |
в |
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память БОС предприятием-изготовителем с помощью программатора.
ПО разделено на метрологически значимую часть и метрологически незначимую часть.
Метрологически значимая часть ПО обрабатывает данные, поступающие от ПР и ПСП, внешних датчиков, вычисляет объёмный расход, объем и другие параметры потока жидкости. Обеспечивает преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый сигналы.
Метрологически незначимая часть ПО отвечает за компоновку, структуру и взаимодействие основных блоков ПО. Выполняет валидацию состояния и контроль работы расходомера, изменения внутри структурных блоков и не меняющая компоновку ПО.
Для защиты от несанкционированного доступа к параметрам настройки, используются пароли разного уровня доступа.
Идентификационные данные ПО расходомерам приведены в таблице 1.
Таблица 1 Идентификационные данные программного обеспечения__________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UFM 5 |
|
Номер версии (идентификационный номер) ПО |
ХХ.01.ХХ |
|
где «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой | |
|
части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Диаметр номинальный DN (NPS) |
100 (4) |
150 (6) |
200 (8) |
250 (10) |
300 (12) |
350 (14) |
400 (16) |
450 (18) |
500 (20) |
600 (24) |
650 (26) |
700 (28) |
750 (30) |
800 (32) | |
|
Стандартное исполнение | |||||||||||||||
|
Наибольший расход, м3/ч ц |
280 |
600 |
1200 |
1800 |
2500 |
3500 |
4500 |
5700 |
7100 |
10000 |
11800 |
13800 |
16360 |
18180 | |
|
Наименьший расход, в зависимости от диапазона измерений м3/ч 1) |
1:10 |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1180 |
1380 |
1636 |
1818 |
|
1:20 |
14 |
30 |
60 |
90 |
125 |
175 |
225 |
285 |
355 |
500 |
590 |
690 |
818 |
909 | |
|
Исполнение с расширенным диапазоном | |||||||||||||||
|
Наибольший расход, м3/ч 1) |
380 |
830 |
1410 |
2210 |
3200 |
3810 |
5000 |
6250 |
7800 |
11000 |
13050 |
16000 |
- |
- | |
|
Наименьший расход, м3/ч ц |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1180 |
1380 |
- |
- | |
|
Пределы допускаемой относительной погрешности, измерений объема и объемного расхода в диапазоне измерений расхода, % 2) |
±0,13); ±0,15; ±0,2; ±0,25 | ||||||||||||||
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, в точке диапазона измерений расхода, % 2) |
±0,1; ±0,15; ±0,2 | ||||||||||||||
| |||||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Температура окружающей среды, °С 1) УФМ 5В и УФМ 5У |
от -40 (опционально -60) до +60 |
|
УФМ 5ВБ и УФМ 5УБ
|
от -20 до +60 от -40 (опционально -60) до +60 от -20 до +60 |
|
Температура измеряемой среды 1), °С |
от -40 (опционально -60) до +130 |
|
Максимальное рабочее давление измеряемой среды, МПа1) |
16 |
|
Диапазон плотности измеряемой среды 1), кг/м3 |
от 300 до 1500 |
|
Диапазон кинематической вязкости измеряемой среды 1), сСт |
до 150 (опционально до 1500) |
|
Напряжение питания, В1)
|
от 100 до 230 (-15%/+10%) 24 (-25%/+30%) от 100 до 230 (-15%/+10%)/ 24 (-25%/+30%) |
|
Потребляемая мощность, Вт (В^А), не более1) УФМ 5В и УФМ 5ВБ - ПСП (БОС без диагностической платы) (БОС с диагностической платой) |
50 60 |
|
УФМ 5У и УФМ 5УБ
при напряжении 24 В, без диагностической платы) при напряжении 230 В, без диагностической платы) при напряжении 24 В, с диагностической платой) при напряжении 230 В, с диагностической платой) УФМ 5У и УФМ 5В
|
40
250 |
|
Выходные сигналы, порты и протоколы Частотно-импульсные, Гц1) цифровой сигнал Аналоговый (для индикации), мА |
от 0 до 2000 (опционально до 10 000) RS485, Ethernet RJ45, USB Type- C, TCP IP, MODBUS, HTTP2 от 4 до 20 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:
|
IP65, IP66 IP65, IP66/IP67 IP20 |
Продолжение таблицы 3________________________________________________________
|
Наименование параметра |
Значение параметра |
|
Маркировка взрывозащиты | |
|
ПСП модификации УФМ 5 исполнения УФМ 5В, УФМ 5У |
1Ex db [ib Gb] IIC T5... T4 Gb X (кроме ацетилена), Ex tb [ib Db] IIIC T100°C ...T135°C Db X |
|
ПСП модификации УФМ 5 исполнения УФМ 5ВБ, УФМ 5УБ |
1Ex db [ib Gb] IIC T6. T5 Gb X (кроме ацетилена) Ex tb [ib Db] IIIC T85°C . T100°C Db X |
|
- ПР |
1Ex ib IIC T6...T4 Gb X 1Ex ib IIB T6...T4 Gb X Ex ib IIIC T85°C...T135 °C Db X Ex ib IIIB T85°C ...T135°C Db X |
|
1) Конкретные значения указываются в паспорте на расходомер. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Cредний срок службы, лет |
14 (25 при прохождении планового техобслуживания) |
|
Cредняя наработка на отказ, часов |
120000 |
наносится на маркировочные таблички и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1.4 документа Руководство по монтажу, эксплуатации и техническому обслуживанию «Расходомеры-счетчики ультразвуковые УФМ модификация УФМ 5» 8.2000.38РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-038-33530463-2024. Расходомеры-счетчики ультразвуковые УФМ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «КРОНЕ-Автоматика»
(ООО «КРОНЕ-Автоматика»)
ИНН 6318107839
Юридический адрес: 443004, Самарская область, Волжский район, поселок Верхняя
Подстепновка, дом 2 Телефон/факс: +7 (846) 230-03-70 E-mail: kar@krohne.su
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип работы расходомеров основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвуковой волны в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.
В состав расходомера входят:
-
— преобразователь расхода (далее - ПР);
-
— преобразователь сигналов промежуточный (далее - ПСП);
-
— блок обработки сигналов (далее - БОС).
Дополнительно счетчики могут комплектоваться:
-
— входным и выходным (в случае реверсивного движения потока измеряемой среды) прямыми участками;
-
— струевыпрямителем.
ПР представляет собой цилиндрический измерительный участок (измерительная труба), к которому приварены с обеих сторон присоединительные фланцы. На измерительной трубе ПР размещаются ультразвуковые сенсоры (датчики) и датчик температуры (опционально), которые сверху закрыты кожухом. Каждая пара сенсоров образует акустический канал измерения. Акустические каналы используются для измерения объёмного расхода и объёма жидкости. ПР имеет клеммный отсек для подключения кабеля межблочного от ПСП и встроенный датчик температуры для учета температурного расширения.
ПСП представляет собой комплекс, состоящий (в зависимости от комплектации) из следующих функциональных блоков:
-
— блоки электроники (наличие обязательно) - имеют строчный жидкокристаллический индикатор с подсветкой, цифровой выход;
-
— блока питания
-
— преобразователя температуры
-
— обогревателя
БОС - представляет из себя промышленный контроллер в корпусе с размещенным на нем разъемом питания и разъемами входных/выходных сигналов.
Схема обозначения модификаций расходомеров:
УФМ X YY
------------ Исполнение расходомеров:
(В - Обогрев ПСП присутствует, БОС встроен в ПСП;
У - Обогрев ПСП присутствует, БОС размещается удаленно; ВБ - Обогрев ПСП отсутствует, БОС встроен в ПСП;
УБ - Обогрев ПСП отсутствует, БОС размещается удаленно) --------------- Модификация расходомеров (5 - расходомер имеет пять акустических каналов).
Опционально в БОС можно установить несколько коммуникационных плат ввода-вывода. Они поддерживают частотно-импульсный, аналоговый (только для индикации), а также цифровые сигналы.
Цвет защитного покрытия расходомеров может быть различным.
Заводской номер наносятся типографическим методом или методом гравировки в буквенно-цифровом формате на маркировочные таблички, расположенные на откидной крышке ПСП, корпусе ПР и БОС.
Схема пломбирования от несанкционированного доступа (нанесения знака поверки) приведена на рисунке 4.
Знак утверждения типа наносится в правом углу маркировочной таблички.
Рисунок 1 - Внешний вид ПР
Рисунок 2 - Внешний вид ПСП в защитной коробке
Рисунок 3 - Внешний вид БОС
Рисунок 4 - Места пломбировки расходомеров (нанесения знака поверки)
Заводской номер
Место нанесения знака утверждения типа
Температура окружающей среды от минус! ||до +М L_
РОССИЯ ООО "КРЮНЕ-Автоматик! Рзсходомер-ечетчим ультразвуковой УФМ | /
Преобразователь расхода /
1е1*чраг/ра «цру»нше4 среды откину с до + "С
11 Ex IZZ_______
ЕН —
Це пи сАнсороя; f
Цепи датчиков те v-gfei: Г
Дата hjt.I 1мм.1тгг/ Зав№ [_
Е комплекте с прео&ра9е1ш1лем сигналов промежуточным
Рисунок 5 - Место нанесения серийного номера и знака утверждения типа
|
ЛОССиЯ 000Й«1в.*ятаИ*я»4 |
1виперзгг/ра скруадюшМ гр-оы |
|
1ЧН1 УФЫ |
отниму С Д0+ “С |
|
T.IIUI □йщбеЛы СлГМйЛийIFJD | |
|
flliTi НЗГ | |
|
Э .1К SS______ | |
|
1 1мг:ный: 1 1 |
ЕН[ |
В «омплхт» с пргобрдэоажтетем ресюов
|
Г" | ||
|
г--------------- |
&DCI |
в |
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Расходомеры-счетчики ультразвуковые |
УФМ |
1 шт. |
|
Паспорт |
8.1000.38^ |
1 экз. |
|
Руководство по монтажу, эксплуатации и техническому обслуживанию |
8.2000.38РЭ |
1 экз.1) |
|
Электронный носитель со специализированным ПО |
УФМ ДНК |
1 шт. |
|
1) Допускается комплектовать на бумажном или электронном носителе | ||

Таблица 2 - Метрологические характеристики
|
Диаметр номинальный DN (NPS) |
100 (4) |
150 (6) |
200 (8) |
250 (10) |
300 (12) |
350 (14) |
400 (16) |
450 (18) |
500 (20) |
600 (24) |
650 (26) |
700 (28) |
750 (30) |
800 (32) | |
|
Стандартное исполнение | |||||||||||||||
|
Наибольший расход, м3/ч ц |
280 |
600 |
1200 |
1800 |
2500 |
3500 |
4500 |
5700 |
7100 |
10000 |
11800 |
13800 |
16360 |
18180 | |
|
Наименьший расход, в зависимости от диапазона измерений м3/ч 1) |
1:10 |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1180 |
1380 |
1636 |
1818 |
|
1:20 |
14 |
30 |
60 |
90 |
125 |
175 |
225 |
285 |
355 |
500 |
590 |
690 |
818 |
909 | |
|
Исполнение с расширенным диапазоном | |||||||||||||||
|
Наибольший расход, м3/ч 1) |
380 |
830 |
1410 |
2210 |
3200 |
3810 |
5000 |
6250 |
7800 |
11000 |
13050 |
16000 |
- |
- | |
|
Наименьший расход, м3/ч ц |
28 |
60 |
120 |
180 |
250 |
350 |
450 |
570 |
710 |
1000 |
1180 |
1380 |
- |
- | |
|
Пределы допускаемой относительной погрешности, измерений объема и объемного расхода в диапазоне измерений расхода, % 2) |
±0,13); ±0,15; ±0,2; ±0,25 | ||||||||||||||
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода, в точке диапазона измерений расхода, % 2) |
±0,1; ±0,15; ±0,2 | ||||||||||||||
| |||||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение параметра |
|
Температура окружающей среды, °С 1) УФМ 5В и УФМ 5У |
от -40 (опционально -60) до +60 |
|
УФМ 5ВБ и УФМ 5УБ
|
от -20 до +60 от -40 (опционально -60) до +60 от -20 до +60 |
|
Температура измеряемой среды 1), °С |
от -40 (опционально -60) до +130 |
|
Максимальное рабочее давление измеряемой среды, МПа1) |
16 |
|
Диапазон плотности измеряемой среды 1), кг/м3 |
от 300 до 1500 |
|
Диапазон кинематической вязкости измеряемой среды 1), сСт |
до 150 (опционально до 1500) |
|
Напряжение питания, В1)
|
от 100 до 230 (-15%/+10%) 24 (-25%/+30%) от 100 до 230 (-15%/+10%)/ 24 (-25%/+30%) |
|
Потребляемая мощность, Вт (В^А), не более1) УФМ 5В и УФМ 5ВБ - ПСП (БОС без диагностической платы) (БОС с диагностической платой) |
50 60 |
|
УФМ 5У и УФМ 5УБ
при напряжении 24 В, без диагностической платы) при напряжении 230 В, без диагностической платы) при напряжении 24 В, с диагностической платой) при напряжении 230 В, с диагностической платой) УФМ 5У и УФМ 5В
|
40
250 |
|
Выходные сигналы, порты и протоколы Частотно-импульсные, Гц1) цифровой сигнал Аналоговый (для индикации), мА |
от 0 до 2000 (опционально до 10 000) RS485, Ethernet RJ45, USB Type- C, TCP IP, MODBUS, HTTP2 от 4 до 20 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:
|
IP65, IP66 IP65, IP66/IP67 IP20 |
Продолжение таблицы 3________________________________________________________
|
Наименование параметра |
Значение параметра |
|
Маркировка взрывозащиты | |
|
ПСП модификации УФМ 5 исполнения УФМ 5В, УФМ 5У |
1Ex db [ib Gb] IIC T5... T4 Gb X (кроме ацетилена), Ex tb [ib Db] IIIC T100°C ...T135°C Db X |
|
ПСП модификации УФМ 5 исполнения УФМ 5ВБ, УФМ 5УБ |
1Ex db [ib Gb] IIC T6. T5 Gb X (кроме ацетилена) Ex tb [ib Db] IIIC T85°C . T100°C Db X |
|
- ПР |
1Ex ib IIC T6...T4 Gb X 1Ex ib IIB T6...T4 Gb X Ex ib IIIC T85°C...T135 °C Db X Ex ib IIIB T85°C ...T135°C Db X |
|
1) Конкретные значения указываются в паспорте на расходомер. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Cредний срок службы, лет |
14 (25 при прохождении планового техобслуживания) |
|
Cредняя наработка на отказ, часов |
120000 |
