Принцип действия систем основан на непрерывном измерении, преобразовании и обработке при помощи устройства распределенного ввода-вывода модулей: R500 AI 08 131-000-AAA (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63776-16) модуль аналогового ввода, термосопротивление, термопары, 8 каналов, поканальная гальваническая изоляция, R500 AI 16 011-000-AAA (регистрационный номер 63776-16) модуль аналогового ввода, 0/4-20 мА, 16 каналов, R500-AI-08-041 (регистрационный номер 63776-16) модуль аналогового ввода, 0/4...20 мА, -10/0...+10 В, 8 каналов, поканальная гальваническая изоляция, R500 DA 03 021-000-AAA (регистрационный номер 63776-16) модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц.

Измерительная система выделяется на функциональном уровне в составе системы автоматизированного управления энергоблоком №1 Краснодарской ТЭЦ и реализует следующие функции:

• -  непрерывное измерение параметров технологического процесса энергоблока (температуры, давления, перепада давления, уровня, расхода, частоты вращения, силы переменного тока, активной мощности, виброскорости, осевого сдвига, физико-химических величин);

• - передача измеренной информации в виде цифрового кода в контроллер САУ ЭБ №1;

• - отображение измеренной информации на автоматизированных рабочих местах (далее АРМ) и локальных панелях управления (далее ЛПУ). Количество штук.

Система имеет многоканальную схему построения. Каждый измерительный канал включает в себя преобразователи (нижний/ «полевой» уровень САУ ЭБ / измерительный компонент ИС) и вторичную часть, состоящую из измерительных модулей ввода из состава программно-технического комплекса (средний уровень САУ ЭБ/ измерительный компонент ИС), а также АРМ операторов (верхний уровень САУ ЭБ/ вспомогательный компонент ИС).

Измерительные преобразователи ИК преобразуют значения физических параметров технологического процесса ЭБ №1 в унифицированные электрические сигналы с последующей

Лист № 2 Всего листов 9 передачей их по линиям связи к измерительным модулям ввода из состава программнотехнического комплекса, где происходит аналого-цифровое преобразование и передача в виде цифрового кода в контроллеры ПТК САУ ЭБ №1.

К системе данного типа относится Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ с заводским номером 194.

В состав системы входят следующие подсистемы:

- СИ САУ паровым котлом Еп-500-13,8-565/560 ГМН.

- СИ САУ ПТУ ПТ-150/160-12,8.

Контроллерный уровень (вычислительный/ комплексный компонент ИС) реализован на базе программно-технического комплекса (далее - ПТК) «AlfaRegul» производства ООО «Прософт-Системы» - программируемых логических контроллерах Regul R500 и лицензионном программном обеспечении верхнего уровня «Альфа-платформа». Контроллеры производят обработку получаемой в виде кода информации, выдают команды управления для автоматизации процессов производства тепловой и электрической энергии, эффективного и безопасного ведения режимов работы теплотехнического оборудования и вспомогательного оборудования энергоблока №1, а также осуществляют обмен информацией с верхним уровнем САУ ЭБ №1.

Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ реализована на двух контроллерах Regul R500, СИ САУ паровым котлом на 1 контроллере, в составе СИ САУ ПТУ 3 контроллера.

Верхний уровень (вспомогательный компонент ИС) - непосредственно связан с обеспечением человеко-машинного интерфейса. Обеспечивает реализацию функций отображения информации (измерительной, технологической, диагностической и т.п.), дистанционного управления, протоколирования и архивирования, настройки и диагностики оборудования системы, передачи информации во внешние системы.

Содержит следующее оборудование:

Автоматизированные рабочие места (АРМ) оператора и начальника смены, с которых производится контроль и управление технологическим процессом, диагностика состояния системы, просмотр измерительной информации со всех ИК;

Резервированный сервер процесса. Обеспечивает функции сбора и предоставления данных на АРМ оператора, а также выполняет отправку команд управления. Обеспечивает регистрацию, генерацию и сохранение событий, возникающих в ходе технологического процесса;

Архивный сервер, на котором предусмотрено ведение долгосрочного архива значений измерительной информации, технологических параметров и сообщений;

АРМ оператора выполнен на базе системного блока DEPO Race ST518, который отличается высокой производительностью, безопасностью и удобством в обслуживании и использовании.

Все средства измерения (первичные измерительные преобразователи, датчики, модули ввода-вывода, контроллеры, устройства приема-передачи данных), используемые в Системе, включены в Федеральный информационный фонд по обеспечению единства средств измерений (далее - ФИФ ОЕИ) Российской Федерации, прошли поверку и допущены к применению на территории РФ. Состав ПИП системы приведен в таблице 1.

Таблица 1 состав ПИП и датчиков системы измерительной САУ энергоблоком №1

Краснодарской ТЭЦ заводской номер 194

Заводской номер системы, состоящий из арабских цифр, и знак утверждения типа наносится на маркировочную табличку методом лазерной гравировки. Общий вид энергоблока приведен на рисунке 1. Место нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

Конструкция и условия эксплуатации не предусматривают нанесение знака поверки непосредственно на составные части системы.

Защита от несанкционированного доступа обеспечивается закрыванием шкафа на специализированные встроенные замки. Пломбирование не предусмотрено.

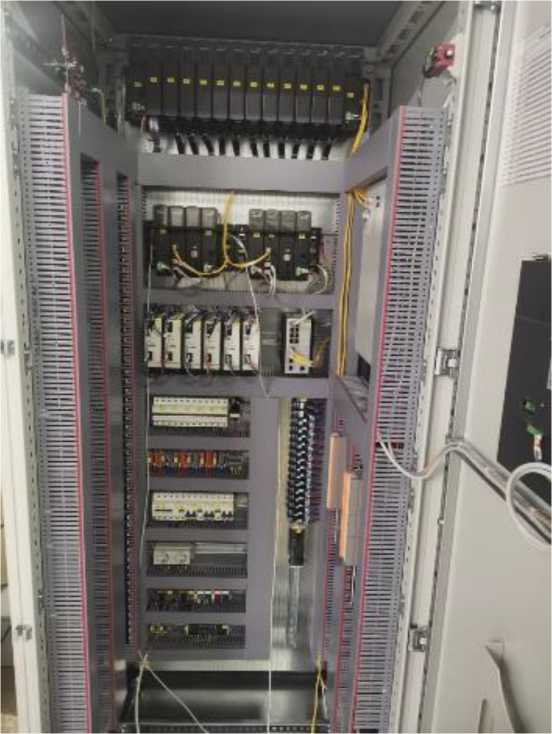

Рисунок 1 - Внешний вид шкафа системы

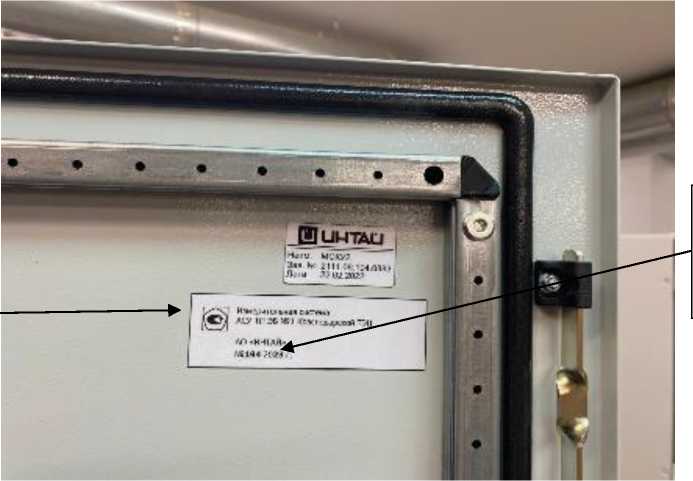

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Комплектность системы представлена в таблице 6.

Таблица 6 - Комплектность системы

Таблица 3 - Метрологические характеристики вторичной части ИК ИС

Продолжение таблицы 3

Таблица 4 -Технические характеристики системы

Таблица 5 - Показатели надежности
