Номер по Госреестру СИ: 96514-25
96514-25 Преобразователи давления измерительные
(AIP)
Назначение средства измерений:
Преобразователи давления измерительные AIP (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) и абсолютного давления, а также разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.

Внешний вид.
Преобразователи давления измерительные
Рисунок № 1

Внешний вид.
Преобразователи давления измерительные
Рисунок № 2

Внешний вид.
Преобразователи давления измерительные
Рисунок № 3

Внешний вид.
Преобразователи давления измерительные
Рисунок № 4

Внешний вид.
Преобразователи давления измерительные
Рисунок № 5

Внешний вид.
Преобразователи давления измерительные
Рисунок № 6

Внешний вид.
Преобразователи давления измерительные
Рисунок № 7

Внешний вид.
Преобразователи давления измерительные
Рисунок № 8
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Setup AIP p20, AIP p20 DELTA |
|
Номер версии ПО, не ниже |
236.01.01/1.05J |
|
Цифровой идентификатор ПО |
Не отображается |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом, а также на корпус преобразователя методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1И01 - 1*107 Па.
Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Технические условия ТУ 26.51.52-001-54303091-2025 «Преобразователи давления измерительные AIP p20, AIP p20 DELTA. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»
(ООО «ОЛЛ ИН ПРОМ»)
ИНН 9709115921
Юридический адрес: 109544, Москва, ул. Рабочая, д. 91, стр. 4
Телефон: +7 (495) 642-49-02
E-mail: info@allinprom.ru
Изготовитель
Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»
(ООО «ОЛЛ ИН ПРОМ»)
ИНН 9709115921
Юридический адрес: 109544, Москва, ул. Рабочая, д. 91, стр. 4
Адрес места осуществления деятельности: 109544, Москва, ул. Рабочая, д. 91, стр. 4
Телефон: +7 (495) 642-49-02
E-mail: info@allinprom.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: www.rostest.ru
Web-сайт: info@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»
(ООО «ОЛЛ ИН ПРОМ»)
ИНН 9709115921
Юридический адрес: 109544, Москва, ул. Рабочая, д. 91, стр. 4
Телефон: +7 (495) 642-49-02
E-mail: info@allinprom.ru
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.
Преобразователи изготавливаются в четырех модификациях: AIP р20 DELTA 403022, AIP р20 DELTA 403023, AIP р20 403025 и AIP р20 403026
Преобразователи модификаций AIP р20 DELTA 403022, AIP р20 DELTA 403023 предназначены для измерений разности давлений.
Преобразователи модификаций AIP р20 403025 и AIP р20 403026 предназначены для измерений абсолютного или избыточного давления.
Конструктивно преобразователи модификации AIP р20 DELTA 403022 и AIP р20 DELTA 403023 состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и клеммная колодка для присоединения кабелей для электропитания и вывода выходного сигнала. К цилиндрическому корпусу присоединен блок с чувствительным элементом в виде измерительной ячейки и блок для присоединения к измеряемому процессу, выполненный в виде двух камер с резьбовым присоединением. По заказу преобразователи могут быть снабжены цифровым индикатором. Модификации AIP р20 DELTA 403022 и AIP р20 DELTA 403023 отличаются маркировкой взрывозащиты. Модификация AIP р20 DELTA 403022 может быть изготовлена в малогабаритном исполнении.
Конструктивно преобразователи модификации AIP р20 403025 и AIP р20 403026 состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и клеммная колодка для присоединения кабелей для электропитания и вывода выходного сигнала. К цилиндрическому корпусу присоединен блок с чувствительным элементом в виде измерительной ячейки и блок для присоединения к измеряемому процессу, выполненный в виде штуцера с резьбовым присоединением. По заказу преобразователи могут быть снабжены цифровым индикатором. Модификации AIP р20 403025 и AIP р20 403026 отличаются маркировкой взрывозащиты. Модификация AIP р20 403025 может быть изготовлена в малогабаритном исполнении.
Общий вид преобразователей приведен на рисунках 1-6. Место нанесения заводского номера представлено на рисунке 7.

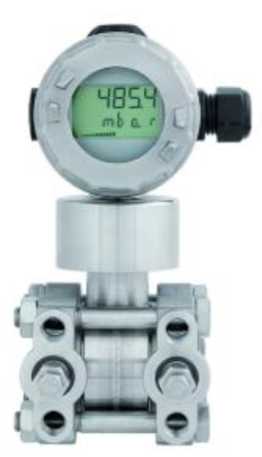

Рисунок 1 - Общий вид преобразователей
модификации AIP р20 DELTA 403022

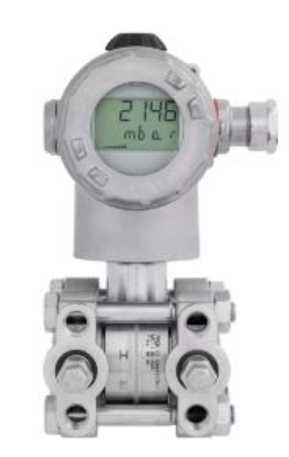

Рисунок 2 - Общий вид преобразователей
модификации AIP р20 DELTA 403023

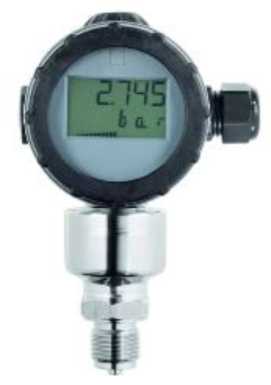

Рисунок 3 - Общий вид преобразователя модификации AIP р20 403025


Рисунок 4 - Общий вид преобразователя модификации AIP р20 403026
Рисунок 5 - Общий вид преобразователя

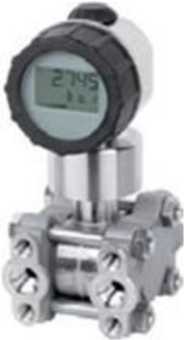

Рисунок 6 - Общий вид преобразователя
модификации AIP DELTA р20 403022 в
малогабаритном исполнении
модификации AIP р20 403025 в
Место нанесения
заводского номера
нанесения знака утверждения типа

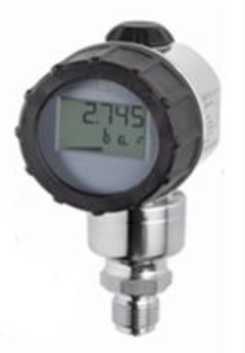

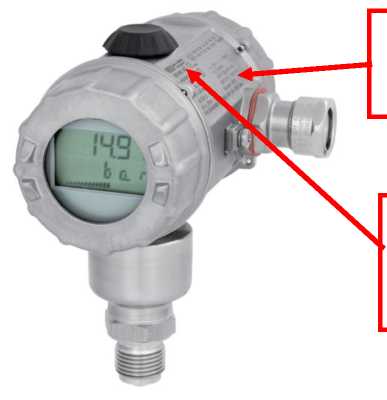

Рисунок 7 - Общий вид преобразователя модификации AIP р20 403026 и места нанесения
заводского номера
малогабаритном исполнении
Место
Заводской номер преобразователей в виде арабских цифр наносится методом лазерной гравировки на корпус преобразователя.
Пломбирование преобразователей не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Метрологические и основные технические характеристики приведены в таблицах 2 и 3.
аблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений модификаций AIP р20 403025 и AIP р20 403026, МПа 1) 2) 3)
|
от 0,06 до 60; от 0,6 до 10 |
|
Нижний предел измерений модификаций AIP р20 403025 и AIP р20 403026, МПа 1) 2) 3)
|
от - 0,1 до 0; 0 |
|
Верхний предел измерений модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа 1) 2) 3) |
от 0,001 до 10 |
|
Нижний предел измерений модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа 1) 2) 3) |
от - 0,1 до 0 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % 4) |
±0,075; ±0,1; ±0,2; ±0,5; ±1,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/10°С 4) |
±0,02; ±0,1 |
|
Максимальное рабочее (статическое) давление (Р) модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа 4) |
от 0,2 до 42 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразователей модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, вызванной воздействием рабочего (статического) давления (Р), %: 5)
|
1; Р-0,003 РД025; РД0054); Р-0,01 |
| |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В:
|
от 12,0 до 36,0 от 11,5 до 30,0 |
|
Выходной сигнал:
|
от 4 до 20 (HART) от 0 до 10 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
150х201х140 |
|
Масса, кг, не более:
|
1,6; 3,9 |
|
Маркировка взрывозащиты:
|
0Ex iaIIC T6...T3 Ga Х 1Ex db IIC T6...T4 Gb Х 0Ex ia IIC T4 Ga Х 1Ex db IIC T6...T4 Gb Х |
|
Маркировка защиты от воспламенения горючей пыли:
|
Ex ia IIIC T105°C Dа Х Ex tb IIIC T105oC Db Х Ex ia IIIC T105°C Dа Х Ex tb IIIC T105°C Db Х |
|
Нормальные условия измерений:
|
от +21 до +25 80 от 84,0 до 106,7 |
|
Рабочие условия измерений:
|
от -55 до +85 2) 95 от 84,0 до 106,7 |
|
Примечание:
| |
