Номер по Госреестру СИ: 96515-25
96515-25 Преобразователи частоты вращения
(SZCB)
Назначение средства измерений:
Преобразователи частоты вращения SZCB (далее - преобразователи) предназначены для измерения частоты вращения вращающихся валов.
Внешний вид.

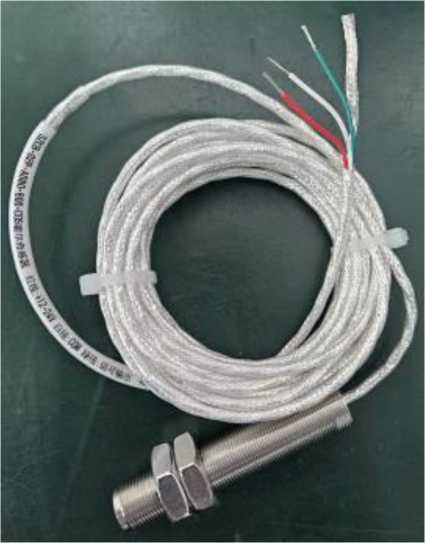

Преобразователи частоты вращения
Рисунок № 1
Внешний вид.
Преобразователи частоты вращения
Рисунок № 2
Общие сведения
Дата публикации - 30.09.2025
Срок свидетельства - 26.09.2030
Номер записи - aaf2b816-1c93-5597-3e50-7d9b80f7a479
ID в реестре СИ - 1426982
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Wuxi Houde Automation Meter Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1331 от 2022.06.01 ПРИКАЗ_Об утверждении типов средств измерений (21)
№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователи частоты вращения (SZCB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Wuxi Houde Automation Meter Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96515-25 26.09.2030 |
Преобразователи частоты вращения , SZCB Wuxi Houde Automation Meter Co., Ltd. (КИТАЙ 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province) |
ОТ МП |
3 года |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Преобразователи частоты вращения (SZCB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи частоты вращения (SZCB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Преобразователи частоты вращения SZCB», раздел «Проведение измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
Правообладатель
«Wuxi Houde Automation Meter Co., Ltd.», Китай
Адрес: № 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Телефон: 0086 510-86328800
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел./факс: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«Wuxi Houde Automation Meter Co., Ltd.», Китай
Адрес: № 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Телефон: 0086 510-86328800
Принцип действия преобразователей состоит в следующем: постоянный магнит, встроенный в преобразователь, создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом преобразователя (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку преобразователя. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке преобразователя, которая соединена с его выходным разъемом. Количество генерируемых преобразователем в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса, закрепленного на валу) и частоте вращения измеряемого объекта.
Конструктивно преобразователи SZCB выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа.
Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Преобразователи частоты вращения SZCB выпускаются в следующих модификациях: SZCB-01, SZCB-01i, SZCB-02N, SZCB-02P, SZCB-03 и отличаются способом измерения частоты вращения.
Преобразователи SZCB-01 и SZCB-01i (взрывозащищенный) при измерении используют принцип электромагнитной индукции.
Преобразователи SZCB-02N и SZCB-02Р при измерении используют принцип эффекта Холла.
Преобразователи SZCB-03 при измерении используют принцип эффекта Холла и имеют 2 чувствительных элемента, расположенных под углом друг к другу.
Преобразователи частоты вращения SZCB выпускаются в следующих исполнениях:
SZCB-01-A □□-Booo-Coo-Doo-Eooгде:
А - тип интегрирования кабеля (00, 01);
В - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, В065 - 65 мм);
С - тип резьбы (00, 01, 02, 03, 04, 05);
D - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
Е - выходное сопротивление (00 - 200 Ом, 01 - 250 Ом, 02 - 800 Ом)
SZCB-Oli-Ano-Booo-CocHDoo-Eon
где:
А - тип интегрирования кабеля (00);
В - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, В065 - 65 мм);
С - тип резьбы (00, 01, 02, 03, 04, 05);
D - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
Е - выходное сопротивление (00 - 200 Ом, 01 - 250 Ом, 02 - 800 Ом)
SZCB-02x-Anoo-Boo-Conгде:
x - полярность выходного сигнала (N, P);
А - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, А065 - 65 мм);
В - тип резьбы (00, 01, 02);
С - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
SZCB-03-Anoo-Boo-Cooгде:
А - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, А065 - 65 мм);
В - тип резьбы (00, 01, 02);
С - длина кабеля (03- 3 м, 05-5 м, 10-10 м)
Заводской номер преобразователей в цифровом формате наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле преобразователя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей частоты вращения SZCB представлен на рисунке 1.
Рисунок 1. Общий вид преобразователей частоты вращения SZCB
Место нанесения заводского номера
В процессе эксплуатации преобразователей не предусматриваются внешние механические или электронные регулировки. Пломбирование средства измерений не производится.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
SZCB-01 SZCB-01i |
SZCB-02N SZCB-02P SZCB-03 | |
|
Диапазон измерения частоты вращения, об/мин |
от 10 до 240 000 |
от 1 до 240 000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+0,001-N*) | |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, об/мин |
±1,5 | |
|
* где N - измеренное значение частоты вращения, об/мин | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания, В: - для модификаций SZCB-02N, SZCB-02P, SZCB-03 |
от 12 до 24 |
|
Максимальное значение выходного напряжения (пик), В: - для модификаций SZCB-02N, SZCB-02P, SZCB-03 |
24 |
|
- для модификаций SZCB-01, SZCB-01i |
40 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga |
|
Условия эксплуатации: - температура окружающей среды для модификации SZCB-01i, °С |
от -30 до +55 |
|
- температура окружающей среды для модификаций SZCB-01, SZCB-02N, SZCB-02P, SZCB-03, °С |
от -55 до +120 |
|
Габаритные размеры (диаметрхвысота) (без кабеля), мм, не более |
022x300 |
|
Масса (с кабелем), кг, не более |
2 |
