Номер по Госреестру СИ: 96518-25
96518-25 Системы измерительно-мониторинговые высокотемпературные
(СИМТ-1)
Назначение средства измерений:
Системы измерительно-мониторинговые высокотемпературные СИМТ-1
(далее по тексту - системы) предназначены для мониторинга внутренних поверхностей печи и неконтактных измерений температуры объектов в технологических процессах в металлургической, стекольной, топливно-энергетической промышленности.
Внешний вид.
Системы измерительно-мониторинговые высокотемпературные
Рисунок № 1
Внешний вид.
Системы измерительно-мониторинговые высокотемпературные
Рисунок № 2
Общие сведения
Дата публикации - 30.09.2025
Срок свидетельства - 26.09.2030
Номер записи - 6a14e0f9-ffbf-1e4c-1dbf-341fb22193b7
ID в реестре СИ - 1426979
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Научно-исследовательский институт телевидения"
Страна - РОССИЯ
Населенный пункт - 194021, г. Санкт-Петербург, ул. Политехническая, д. 22
Уведомление о начале осуществления предпринимательской деятельности -
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Системы измерительно-мониторинговые высокотемпературные (СИМТ-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Научно-исследовательский институт телевидения"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96518-25 26.09.2030 |
Системы измерительно-мониторинговые высокотемпературные, СИМТ-1 Акционерное общество "Научно-исследовательский институт телевидения" (РОССИЯ 194021, г. Санкт-Петербург, ул. Политехническая, д. 22) |
ОТ МП |
1 год |
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Кто поверяет Системы измерительно-мониторинговые высокотемпературные (СИМТ-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы измерительно-мониторинговые высокотемпературные (СИМТ-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение систем состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса измерительного модуля, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО систем измерительно-мониторинговых
высокотемпературных СИМТ-1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Optris PIX Connect |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.19.3107.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение ArgusSocket устанавливается на персональный компьютер и предназначено для взаимодействия с УАЗК.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.1 «Описание и работа системы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
ТУ ФАСД.468426.001 Система измерительно-мониторинговые высокотемпературная СИМТ-1. Технические условия.
Правообладатель
Акционерное общество «Научно-исследовательский институт телевидения»
(АО «НИИ телевидения»)
Юридический адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22 Телефон: +7 (812) 297-41-67
E-mail: niitv@niitv.ru
ИНН 7802774001
Web-сайт: www.niitv.ru
Изготовитель
Акционерное общество «Научно-исследовательский институт телевидения»
(АО «НИИ телевидения»)
Адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22
Телефон: +7 (812) 297-41-67
E-mail: niitv@niitv.ru
ИНН 7802774001
Web-сайт: www.niitv.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Акционерное общество «Научно-исследовательский институт телевидения»
(АО «НИИ телевидения»)
Юридический адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22 Телефон: +7 (812) 297-41-67
E-mail: niitv@niitv.ru
ИНН 7802774001
Web-сайт: www.niitv.ru
Принцип действия систем основан на преобразовании теплового излучения от исследуемого объекта, передаваемого измерительной частью (КТП-373 или КТВТ) в цифровой сигнал и отображении его в виде термограммы на дисплее персонального компьютера (далее по тексту - ПК).
Системы измерительно-мониторинговые высокотемпературные СИМТ-1
изготавливаются в следующих исполнениях: ФАСД.468426.001, ФАСД.468426.001-01.
Исполнения систем отличаются друг от друга по техническим характеристикам.
В состав систем измерительно-мониторинговых высокотемпературных СИМТ-1 входят:
-
- камера тепловизионная передающая КТП-373 (исполнение ФАСД.468426.001) или камера тепловизионная высокотемпературная КТВТ (исполнение ФАСД.468426.001-01);
-
- устройство автоматической защиты камеры УАЗК для ввода/вывода камеры телевизионной из высокотемпературной зоны;
-
- устройство сопряжения УС-8;
-
- устройства сопряжения УС-8-1;
-
- заслонки.
Камера тепловизионная передающая КТП-373 и камера тепловизионная высокотемпературная КТВТ конструктивно выполнены в виде цилиндрического жаропрочного металлического кожуха. В кожух помещен измерительный модуль, состоящий из тепловизионного модуля и объектива. Кожух оснащен системой охлаждения проточной водой и обдувом внутренней полости очищенным воздухом.
Устройство автоматической защиты камеры УАЗК предназначено для вывода камеры тепловизионной из высокотемпературной зоны при возникновении аварийной ситуации (прекращении подачи воды, отключении питающего напряжения, превышении температуры камерного кожуха свыше плюс 60 °С) или для технического обслуживания.
Устройство сопряжения УС-8 предназначено для обеспечения функционирования камеры тепловизионной, УАЗК при поддержке ПК с установленным ПО. УС-8 конструктивно выполнено в прямоугольном металлическом корпусе, внутри которого размещены источник бесперебойного питания, кнопки управления, сигнальные лампы и блок коммутации. На нижней части корпуса расположены отверстия для ввода/вывода кабелей и клемма заземления.
Устройство сопряжения УС-8-1 предназначено для обеспечения охлаждения камеры тепловизионной водой и сжатым воздухом, а также для контроля расхода потока воды, температуры воды на входе и выходе камеры тепловизионной.
Заслонки предназначены для открывания и закрывания смотрового отверстия высокотемпературной печи.
Внутреннее программное обеспечение (ПО) систем позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством прямого подключения к USB-порту.
Компоненты систем могут изготавливаться в различных цветовых решениях.
Фотографии общего вида систем измерительно-мониторинговых высокотемпературных СИМТ-1 приведены на рисунках 1-2.
Место нанесения
заводского номера

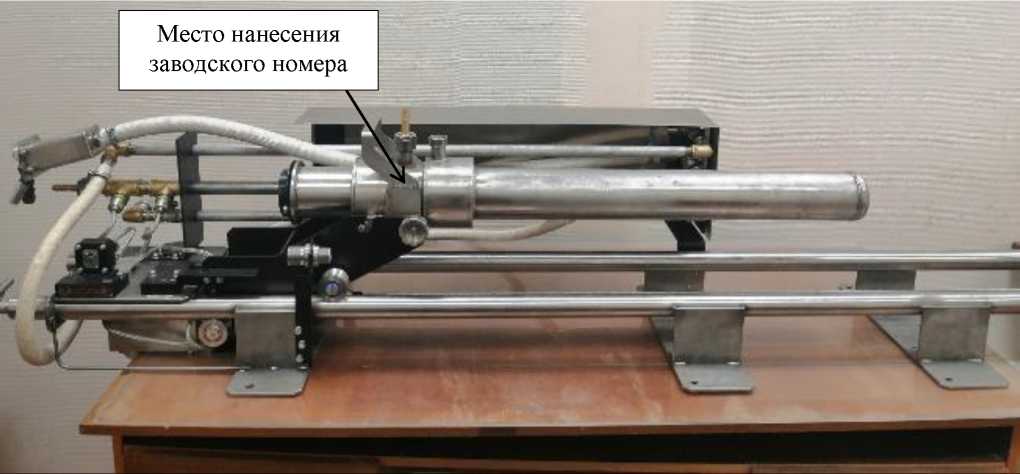

Рисунок 1 - Общий вид кожуха, в котором расположен измерительный модуль систем измерительно-мониторинговых высокотемпературных СИМТ-1

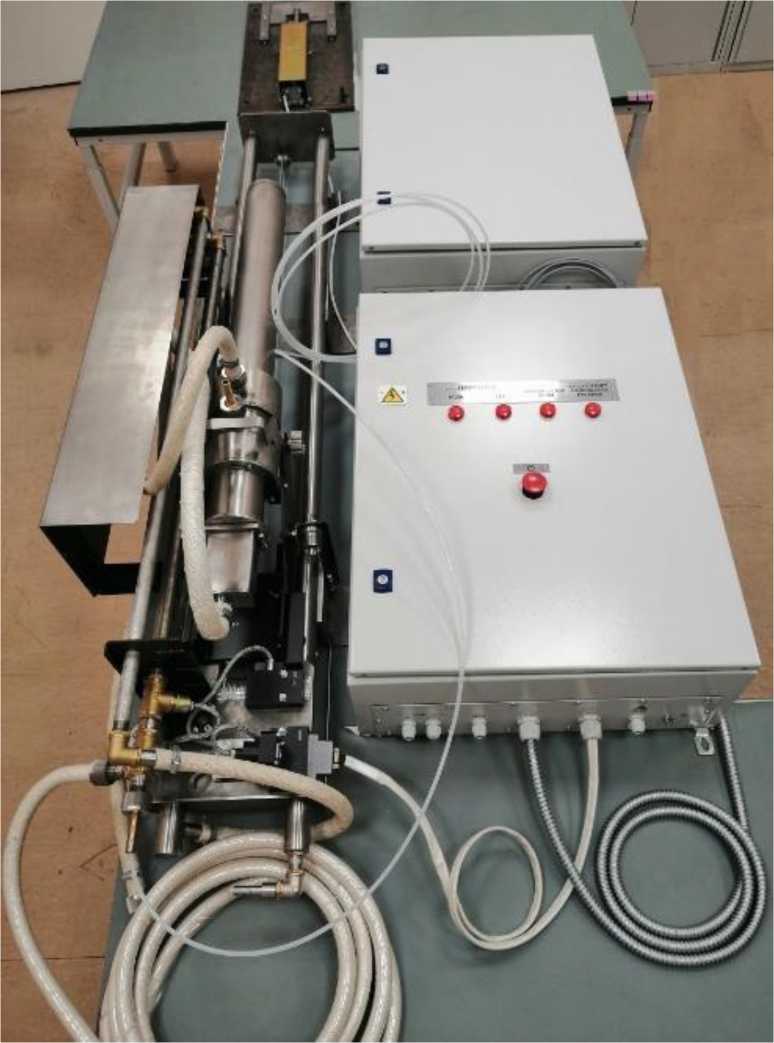

Рисунок 2 - Общий вид систем измерительно-мониторинговых высокотемпературных СИМТ-1
