Сведения о средстве измерений: 96519-25 Камеры тепловизионные

Номер по Госреестру СИ: 96519-25
96519-25 Камеры тепловизионные
(Tianbo H)

Назначение средства измерений:
Камеры тепловизионные Tianbo H (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

сертификация программного обеспечения

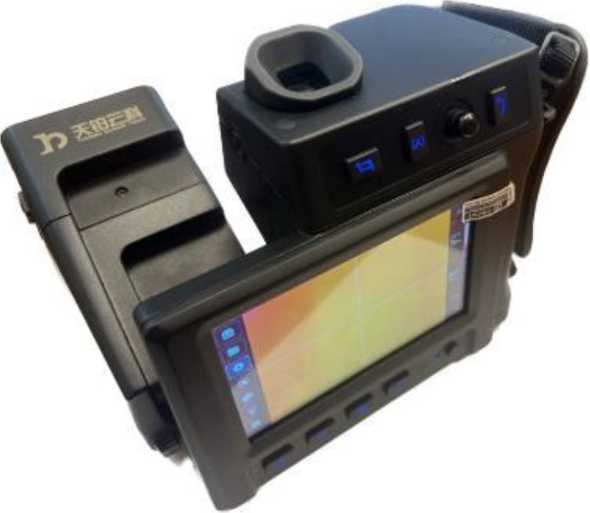

Внешний вид. Камеры тепловизионные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Камеры тепловизионные
Рисунок № 1

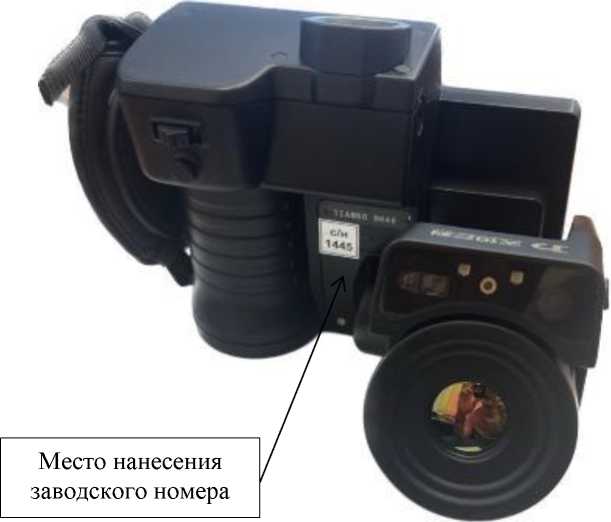

Внешний вид. Камеры тепловизионные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Камеры тепловизионные
Рисунок № 2

Общие сведения

Дата публикации - 30.09.2025
Срок свидетельства - 26.09.2030
Номер записи - 41996fc1-0da9-6dfa-ad60-cb6c8c403f9d
ID в реестре СИ - 1426978
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd.
Страна - КИТАЙ
Населенный пункт - Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Камеры тепловизионные (Tianbo H)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96519-25
26.09.2030
Камеры тепловизионные, Tianbo H
Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd. (КИТАЙ Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou)
ОТ
МП
1 год

Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.

В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.

Стоимость 200 руб. или по подписке

Кто поверяет Камеры тепловизионные (Tianbo H)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Камеры тепловизионные (Tianbo H)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО тепловизоров

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже H1.1.10 0.3.13 1.5.2

Цифровой идентификатор программного обеспечения

отсутствует

Автономное программное обеспечение «TBSmartIRImage» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 Руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия на камеры тепловизионные Tianbo H компании Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай.

Правообладатель

Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай

Адрес: Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou, China

Web-сайт: www.tianbo.cn

E-mail: tianbo@tianboir.cn

Телефон: +0086-159 9003 3047

Изготовитель

Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай
Адрес: Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou, China
Web-сайт: www.tianbo.cn
E-mail: tianbo@tianboir.cn
Телефон: +0086-159 9003 3047

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru

Правообладатель


Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай
Адрес: Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou, China
Web-сайт: www.tianbo.cn
E-mail: tianbo@tianboir.cn
Телефон: +0086-159 9003 3047

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры изготавливаются в следующих моделях: Н640, Н1024, H1280. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 160° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса расположены батарейный отсек, разъемы интерфейсов, а также слоты для карты памяти и сим-карты. На верхней части корпуса расположены видоискатель и кнопки управления.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи Wi-Fi.

Фотографии общего вида тепловизоров приведены на рисунке 1. Корпус тепловизоров может изготавливаться в различных цветовых решениях.

Внешний вид. Камеры тепловизионные (Tianbo H), http://oei-analitika.ru Внешний вид. Камеры тепловизионные (Tianbo H), http://oei-analitika.ru

Рисунок 1 - Общий вид камер тепловизионных Tianbo H

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.


Таблица 4 -

Наименование

Обозначение

Количество

Камера тепловизионная

Tianbo H (модель в соответствии с заказом)

1 шт.

Руководство по эксплуатации на камеры тепловизионные Tianbo H

-

1 экз.

Аккумуляторные литий-ионные батареи

-

2 шт.

Настольное зарядное устройство

-

1 шт.

Адаптер питания

-

1 шт.

Продолжение таблицы 4

Наименование

Обозначение

Количество

Кейс для переноски

-

1 шт.

USB-кабель (Тип С)

-

1 шт.

Кабель HDMI

-

1 шт.

Карта памяти SD

-

1 шт.

Устройство для чтения SD карт

-

1 шт.

Программное обеспечение на USB-накопителе

TBSmartIRImage

1 шт.

Объектив 48°

-

1 шт.

Объектив 12°

-

1 шт.

Объектив 7°

-

1 шт.

Штатив

-

1 шт.

* По дополнительному заказу


тепловизоров в зависимости от модели приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение (в зависимости от модели)

H640

H1024

H1280

Диапазоны измерений температуры*, °С

от -40 до +150

от 0 до +410

от +300 до +2000

Пределы допускаемой абсолютной

±2,0

погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С

Пределы допускаемой относительной

±2,0

погрешности измерений температуры в диапазоне св. +100 °С до +2000 °С, %

Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более

0,03

Спектральный диапазон, мкм

от 7,5 до 14

Углы поля зрения (в зависимости от типа

24,0°х18,0° (стандартный)

объектива), градус по горизонтали х градус

48°х37°

по вертикали:

12° х

х

Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 24° (стандартный)

0,65

0,41

0,34

- объектив 48°

1,3

0,82

0,68

- объектив 12°

0,32

0,2

0,17

- объектив 7°

0,19

0,12

0,1

Коэффициент излучательной способности (изменяемый)

от 0,01 до 1,00

Примечание:

* Указанные диапазоны измерений температуры выбираются

вручную (в меню тепловизора)

или переключаются автоматически.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение (в зависимости от модели)

H640

H1024

H1280

Количество пикселей матрицы детектора, пиксели*пиксели

640x480

1024x768

1280x1024

Масса, кг, не более

1,31 (включая батарею)

Разрешающая способность, °C

0,01

Угол поворота объектива,°

160

Режим фокусировки

ручной или авто

Цветовые палитры, шт.

10

Режимы отображения

ИК, видеокамера, картинка в картинке, наложение

Режимы измерений

точка (до 10 шт.), линия (до 10 шт.), квадрат (до 10 шт.), круг (до 5 шт.), отображение максимальной, минимальной и средней температуры

Хранение данных (в зависимости от формата):

  • - изображение

  • - видео

JPEG (ИК, видимое, в режиме наложения); сжатое или с радиометрической информацией в каждом пикселе

Интерфейсы

HDMI, USB (Type-C), карта памяти, Wi-Fi, Bluetooth, модуль 4G (опционально)

Встроенная память, Гб, не более

128

Разрешение дисплея, пиксели x пиксели

800x480

1024x768

Запись изображений или частота обновлений, Гц

50 или 60

Габаритные размеры, мм

(длина х ширина х высота), не более

205x150x75

Напряжение питания, В

12

Время работы от батареи, ч, не менее

4

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %

от -40 до +50

от 10 до 95 (без конденсации)

Средняя наработка до отказа, ч, не менее

14 000

Средний срок службы, лет, не менее

5
