Номер по Госреестру СИ: 96522-25
96522-25 Резервуар горизонтальный стальной
(Р-50)
Назначение средства измерений:
Резервуар горизонтальный стальной Р-50 (далее - резервуар) предназначен для измерений объема при приеме, хранении и отпуске нефтепродуктов.

Внешний вид.
Резервуар горизонтальный стальной
Рисунок № 1

Внешний вид.
Резервуар горизонтальный стальной
Рисунок № 2

Внешний вид.
Резервуар горизонтальный стальной
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.5 «Использование изделия по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ПравообладательОбщество с ограниченной ответственностью «Производственная фирма МЗК» (ООО «ПФ МЗК»)
Юридический адрес: 141540, Московская область, г.о. Солнечногорск, пгт. Поварово, тер. Производственный Квартал № 1, стр. 5
Испытательный центр
Общество с ограниченной ответственностью «Калибровка и поверка резервуаров» (ООО «КиПР»)ИНН 5008057216
Юридический адрес: 141707, Московская область, г. Долгопрудный, ул. Спортивная, д. 11а, кв. 36
Адрес места осуществления деятельности: 141701, Россия, Московская область, г. Долгопрудный, проезд Лихачевский, д. 4, стр. 1, этаж 3, оф. 315
Телефон: (916) 426-56-14
Принцип действия резервуара основан на заполнении его до уровня, соответствующего определенному объему нефтепродуктов, приведенному в градуировочной таблице. Конструктивно резервуар представляет собой горизонтальный односекционный стальной сосуд с прямоугольным основанием наземного расположения. Вокруг резервуара имеется защитная рама, представляющая собой обвязку из металлоконструкций, для безопасной эксплуатации и удобства транспортирования.
Резервуар может быть перемещен при помощи автомобильного или железнодорожного транспорта на новое место эксплуатации. При этом метрологические характеристики резервуара должны быть подтверждены на новом месте эксплуатации с составлением градуировочной таблицы.
К данному типу относится резервуар горизонтальный стальной Р-50 с заводским номером 3753.
Общий вид резервуара горизонтального стального Р-50 приведен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из четырех арабских цифр, нанесен ударным методом на металлическую информационную табличку, расположенную рядом с горловиной резервуара, в месте, указанном на рисунке 2.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование резервуара для защиты от несанкционированного доступа не предусмотрено.

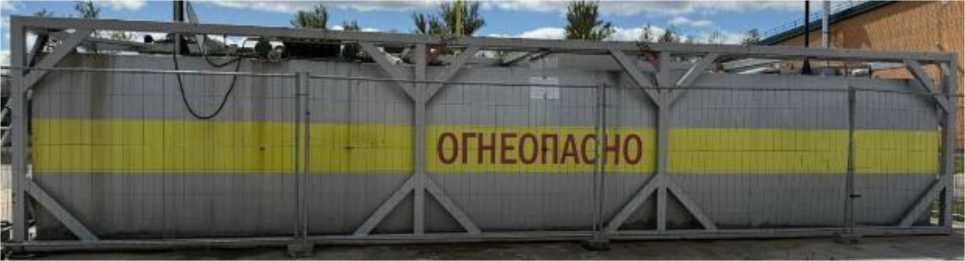

Рисунок 1 - Общий вид резервуара горизонтального стального Р-50
Место расположения информационной таблички

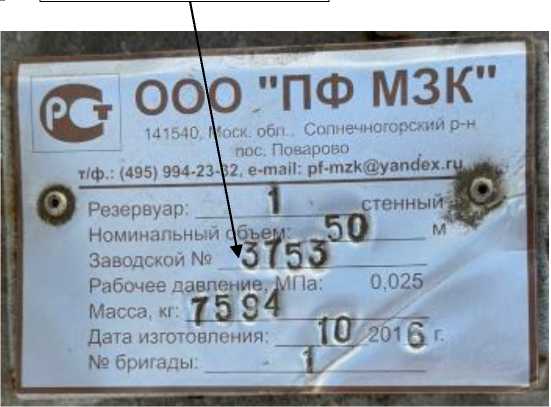

Место нанесения заводского номера
1
т/ф 095) 994-23-^2, e-mail pf-mzlcdjyandex п
025
ПФ M3K"
(ИЙ p-H
m. обл Солнечно юс. Пов^рп^ю
т/ф : <495) 994-23-у2, e-mail: pf-mzk ■: yandexTU^^.
А Резервуар:__\ 1 ‘ н I
Номинальны^ Абьем
Заводе - ’ '/1 Ns I J «5 _____
Рабочее давление, КМ 1а:
Масса. Ki: /5 С 4__
Дата изготовления: I U 201 )j г
№ бригады.____* XX

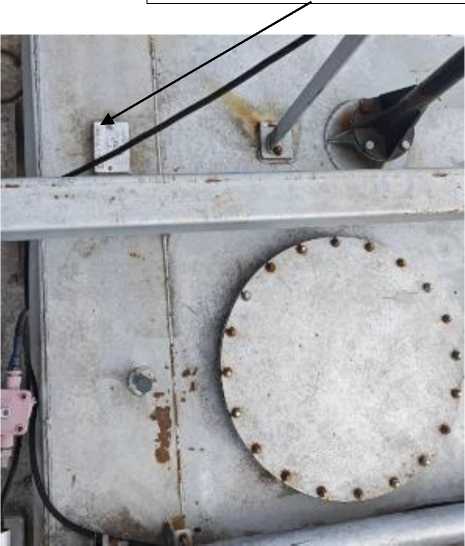

Рисунок 2 - Общий вид горловины резервуара, обозначение места нанесения заводского номера на информационную табличку
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, °C |
от -40 до +50 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
